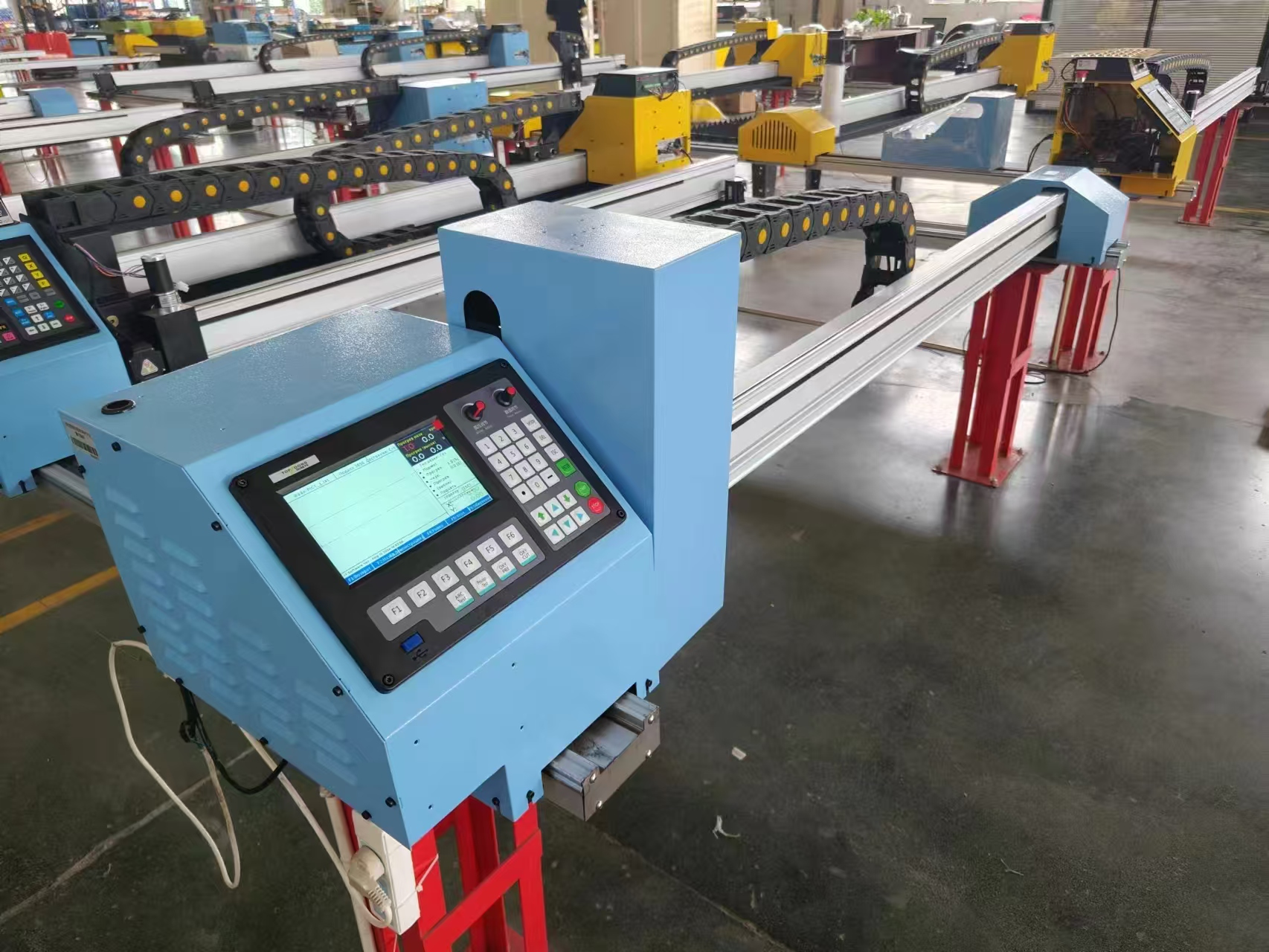

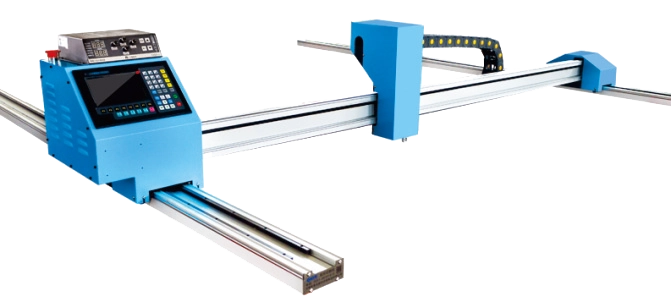

ポータブルガントリー炎プラズマ切断機

機器の概要

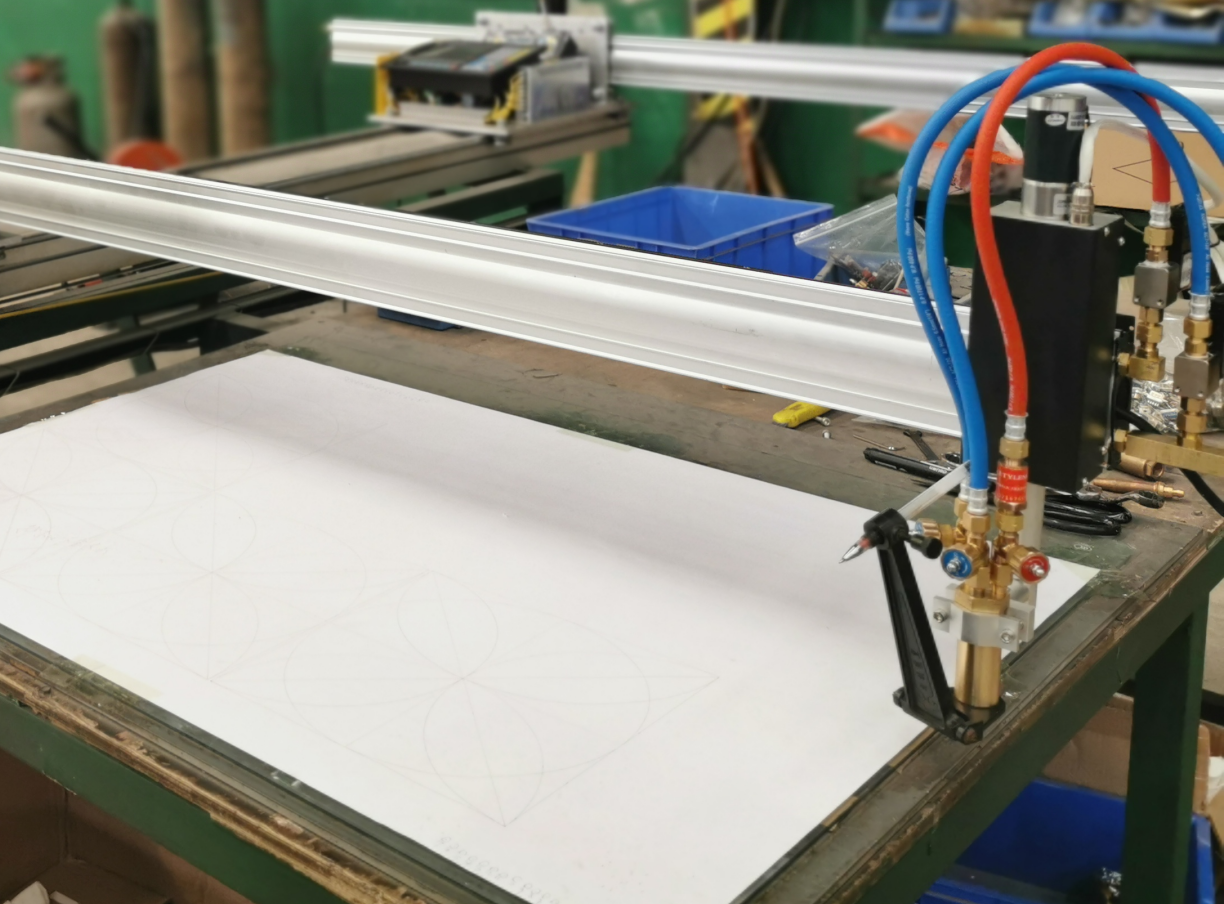

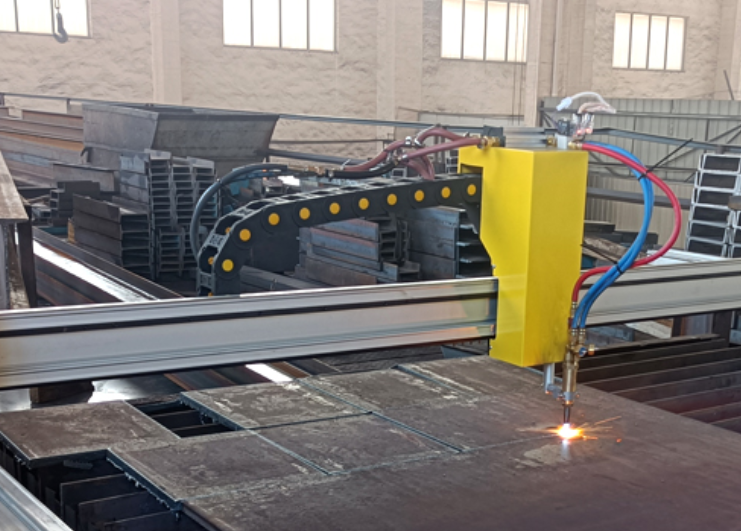

このポータブルガントリー CNCカッティングマシンは、中小規模の企業およびオンサイト運用向けに設計されています。高精度、高効率、高柔軟性を統合します。高度なCNCテクノロジーとガントリー構造の設計を採用しています。速い切断速度、滑らかな切断縫い目、小さな熱変形があります。ステンレス鋼、炭素鋼、アルミニウム合金、その他の金属材料の火炎またはプラズマ切断に適しています。マシン全体がモジュラー設計を採用しています。これは、簡単にインストールして移動できます。大きな工場なしで簡単に操作できます。これは、金属加工、板金製造、機器のメンテナンス、その他の産業に最適です。



製品機能：

ポータブルデザイン：

展開さまざまな作業シナリオに適した輸送、迅速な.

オプションの切断方法：

火炎切断は、厚い炭素鋼板の切断をサポートし、プラズマ切断（オプション）は、中および薄いプレートの高精度切断に適しています。

簡単な操作：

Intelligent Control System、複数のファイル形式のサポート、ワンボタン開始.

エネルギーの アビングと高効率：

oエネルギー消費制御を削減し、運用コストを削減します.

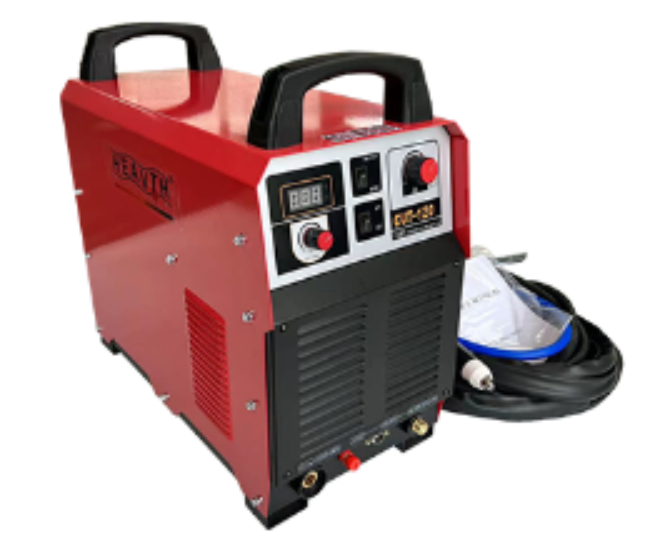

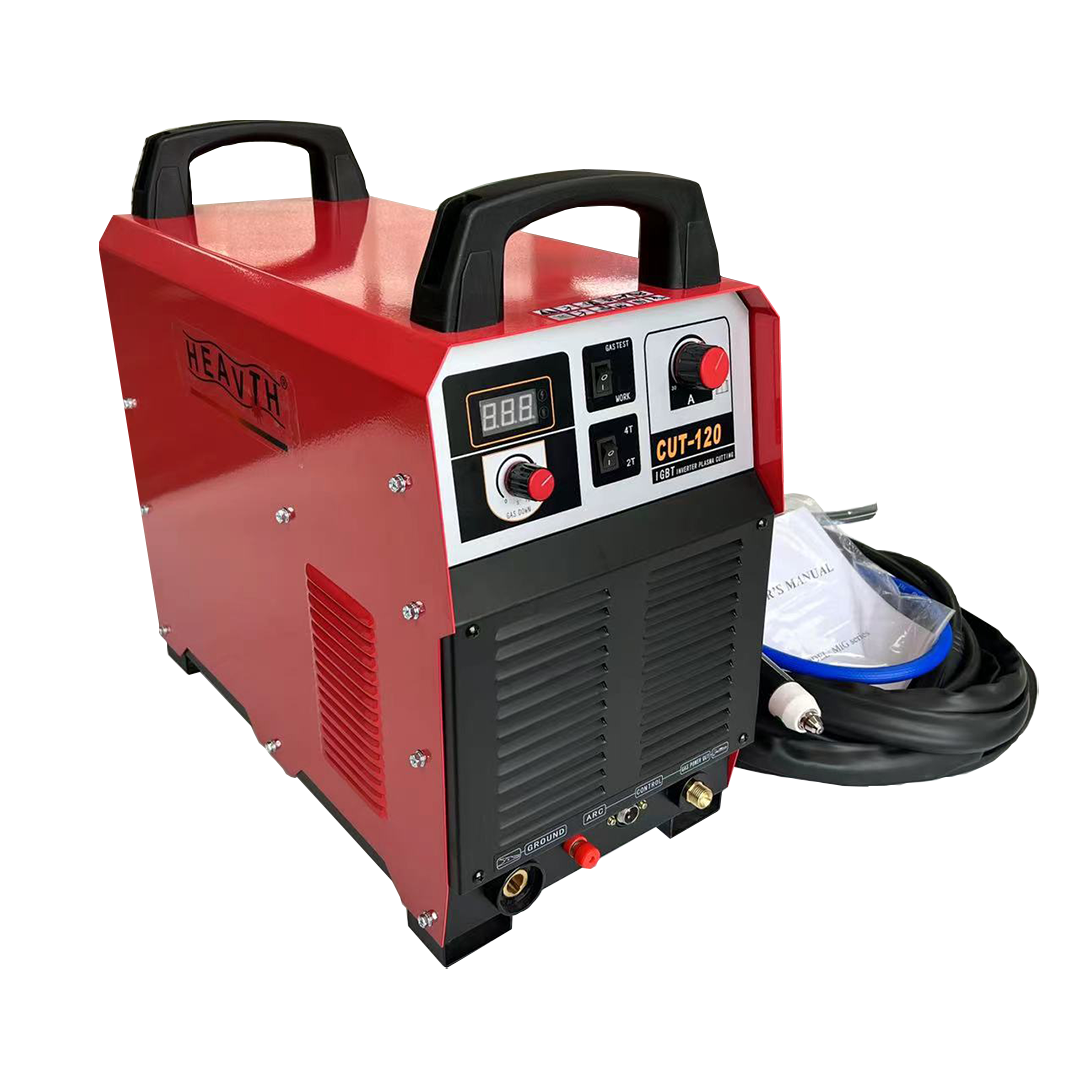

プラズマ出典：

プラズマ切断は、高温プラズマアーク熱を使用してワークピースカットの金属を部分的に溶かす（蒸発させる）処理方法であり、高速プラズマ運動量を介して溶融金属を排除してカットを形成します。さまざまな作業ガスでのプラズマ切断は、さまざまな困難な金属、特に非鉄金属（ステンレス鋼、アルミニウム、銅、チタン、ニッケル）を切断する可能性があり、より良い切断効果があります。その主な利点は、切断金属の厚さで、特に通常の炭素鋼板の伐採が酸素切断法の5〜6倍に達する場合、切断面の5〜6倍に達すること、切断面は滑らかで、熱変形が小さく、熱の影響を受けた領域が小さいことです。プラズマ切断機は、自動車、機関車、圧力容器、化学機械、原子力産業、一般的な機械、建設機械、鉄骨構造、船舶およびその他の産業で広く使用されています。

モデル	カット80	Cut100	Cut120	Cut130	Cut160	Cut200	Cut300	カット400
入力電源	AC220V±10％ 50 Hz / 60 Hz		AC380V±10％ 50 Hz / 60 Hz
入力容量	11kva	15kva	18kva	20kva	27kva	33kva	50kva	75kva
現在	30—80a	30—100a	30—120a	30—130a	60—160a	60—200a	60—300a	60—400a
ロード電圧なし	270V	310V	315V	315V	330V	330V	330V	330V
デューティサイクル	60％
重さ	20k g	30k g	31k g	35k g	70k g	75k g	85k g	90k g
冷却方法	空冷				水冷
マクシュミウムの厚さ	30mm	40mm	45mm	50mm	65mm	75mm	100mm	120mm
品質の切断	20mm	30mm	32mm	35mm	45mm	55mm	65mm	80mm

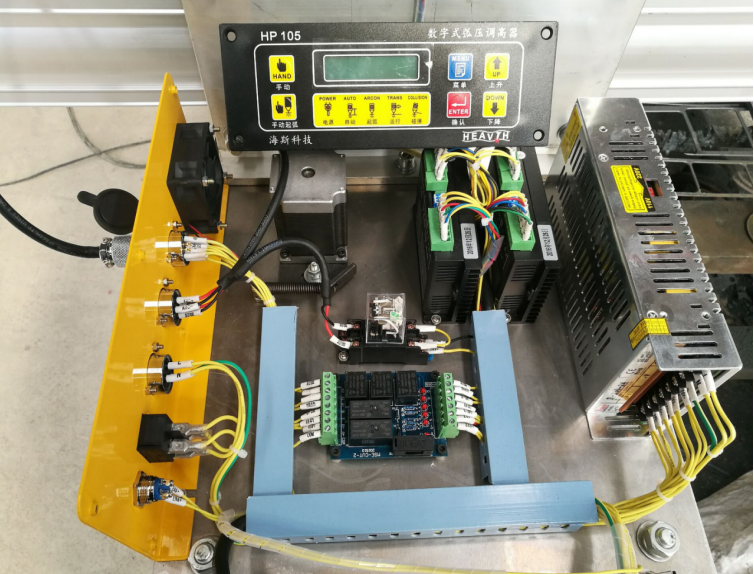

アーク電圧高さコントローラー：

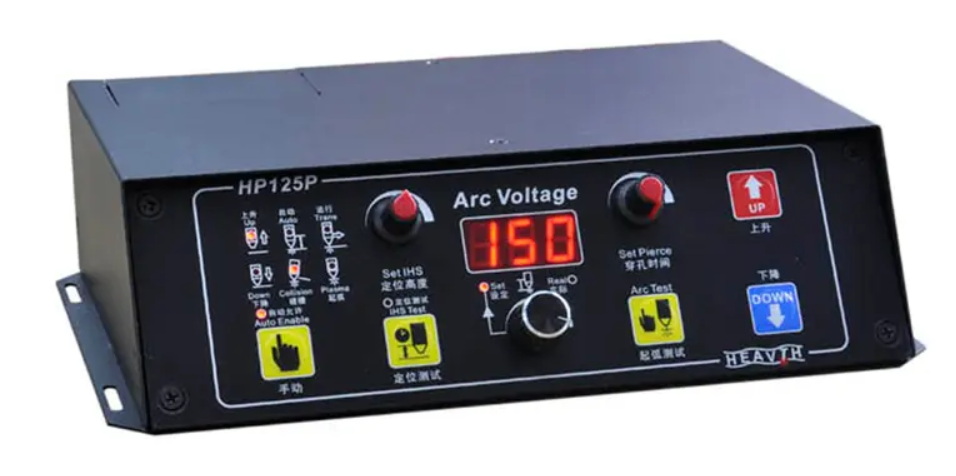

HP125Pアーク電圧高さコントローラーは、自動制御のためにプラズマ源の定電流特性を使用するデジタルコントローラーです。特定の切断電流の下で​​は、トーチが遠くなるほど、アーク電圧が大きくなります。逆に、アーク電圧は低下します。コントローラーは、電圧の変化を検出し、リフティングモーターを介してトーチと材料間の距離を制御します。一般的に言えば、プラズマ電源のマニュアルには、典型的な条件下でプラズマ電源の切断パラメーターがリストされます。ユーザーはこれらのパラメーターを参照し、選択した電流に一致するようにコントローラーを調整して、切断高さを一定に保つことができます。

HP125P アーク電圧高さコントローラー	HS100トーチリフター

CNCシステム：

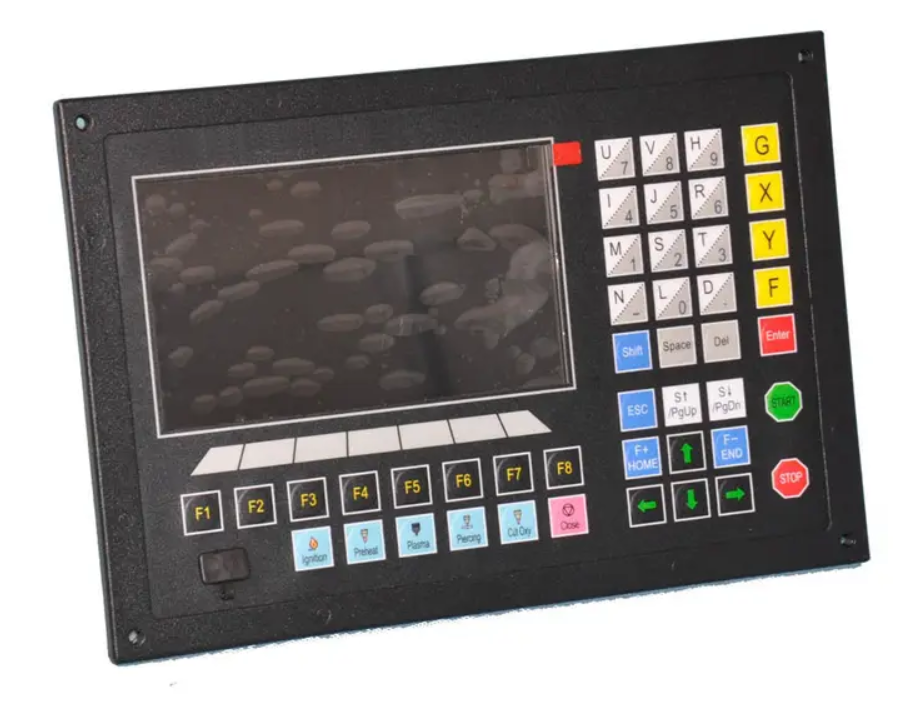

F2100 CNCシステムは、ARMおよびDSPモーター制御ICを使用して、切断制御を実現します。それは強力であり、強力な干渉能力を持っています。このシステムは、酸素切断機とプラズマ切断機で広く使用されています。システムは簡単に操作できます。オペレーターは、グラフィックプロンプトを使用して簡単に操作できます。ボタンは、オペレーターの利便性のために特別に設計されています。ファイルは、フロントUSBポートを使用してインポートおよびエクスポートできます。システムインターフェイスには、英語、オランダ語、ドイツ語、ロシア語、フランス語、日本語を含む複数の言語が含まれています。



品質管理：

着信物質検査：

Heavthは、マシンのすべての部分の品質を厳密に制御します。品質検査レポートを提供するためにサプライヤーが必要であるだけでなく、部品が工場に入るときに厳格な品質監視が行われます。

プロセス制御：

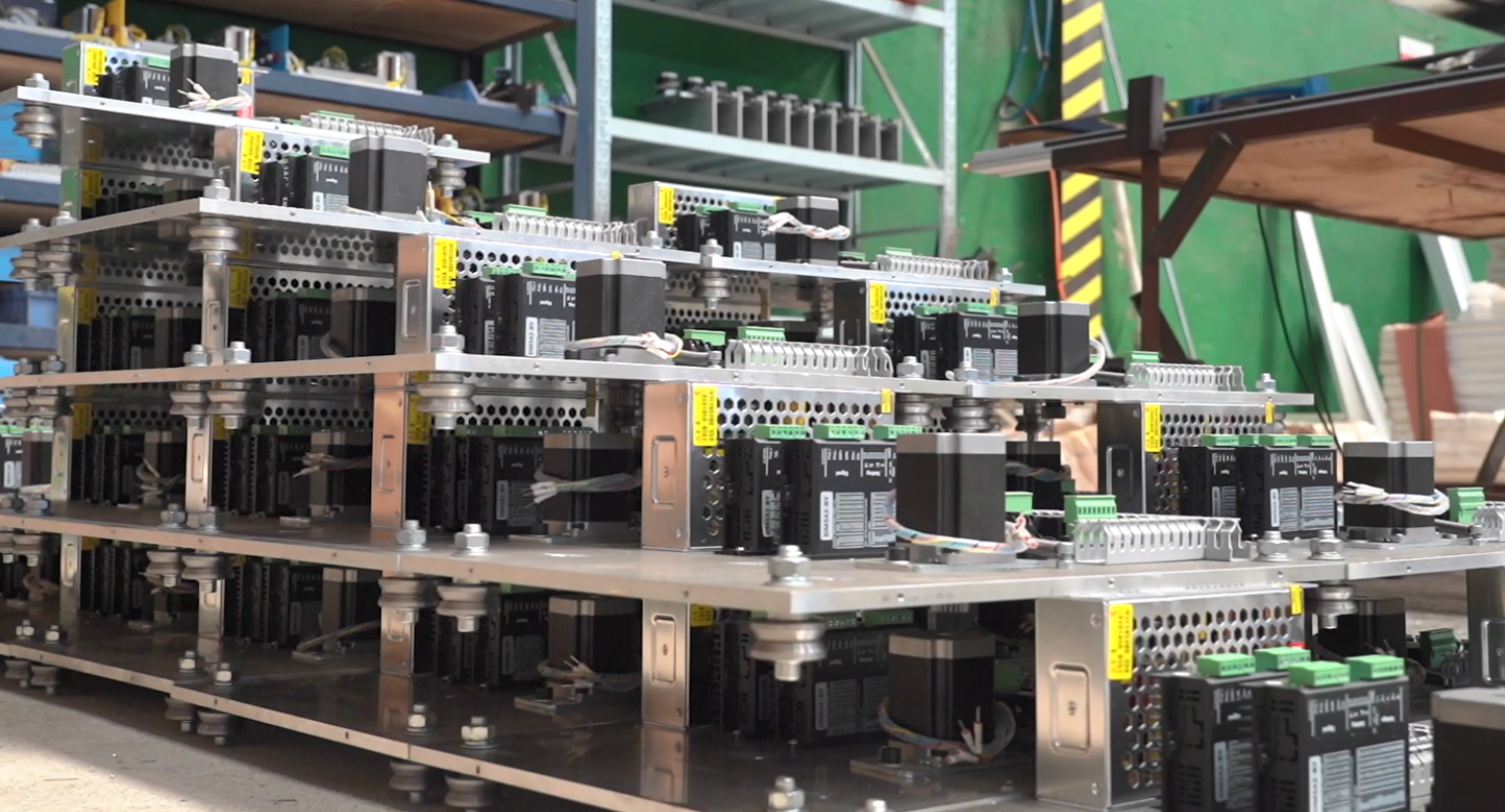

マシンのアセンブリとデバッグプロセスは、最終製品の品質と使用時の顧客のエクスペリエンスに影響します。したがって、マシンアセンブリプロセス中に、最も基本的なベッドからマシン全体の最終アセンブリまで、品質管理基準に厳密に従います。

工場検査：

マシンは、パフォーマンス、安定性、適応性、実用性、その他の側面を考慮して、複数の品質検査を受けます。標準を満たさない部品の場合、デバッグとメンテナンスは、最終的に工場を離れるときにマシンが最適な状態にあることを確認するために配置されます。

着信材料検査	部品処理	機械アセンブリ
電気接続	機械アセンブリ	精度テスト
老化テスト	切断テスト	梱包と出荷

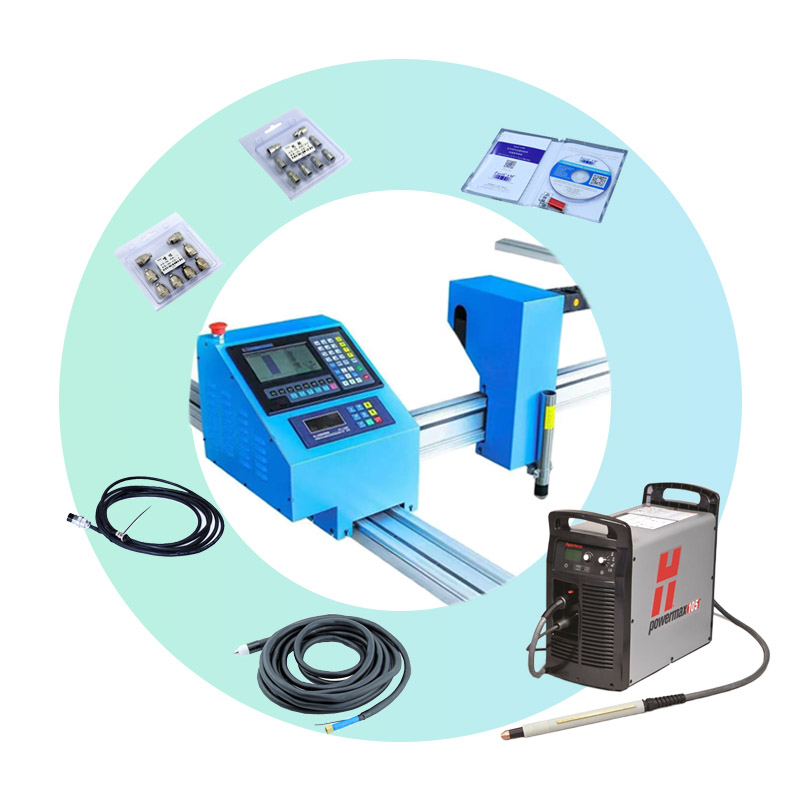

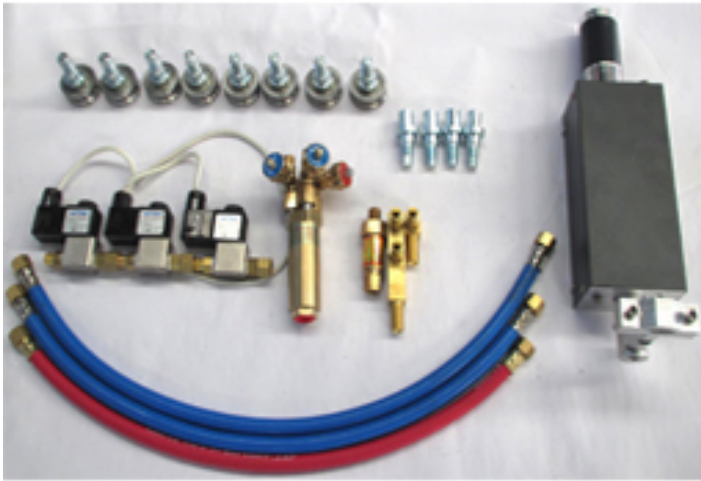

 標準構成：

いいえ。	名前	説明	量	写真
1	CNCシステム	FANGLING F2100B	1セット
2	アーク電圧高さコントローラー	Hevth HP125p	1 セット

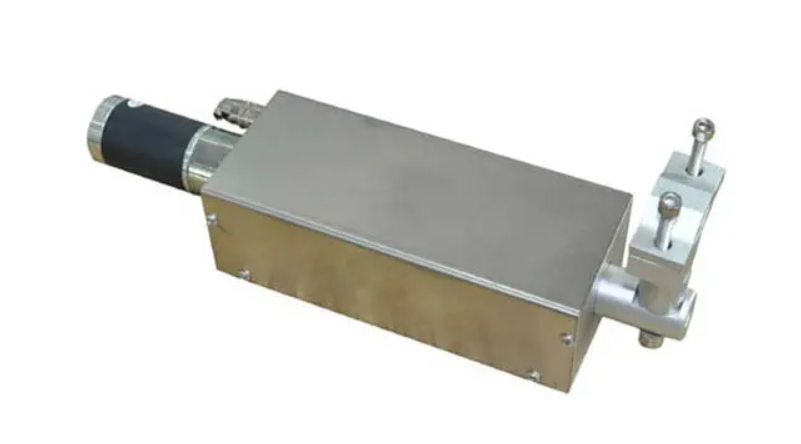

3	トーチリフター	Heavth HS100	1 セット

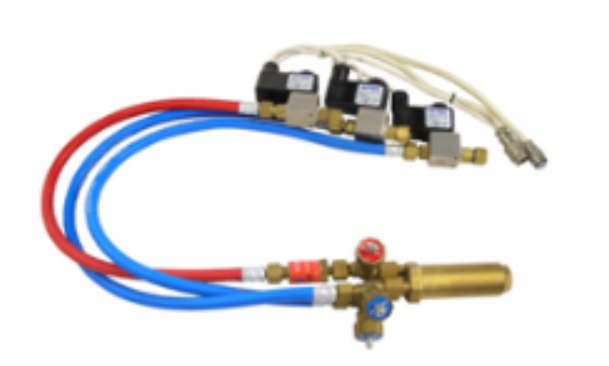

4	炎のトーチ	CNC切断トーチ	1セット

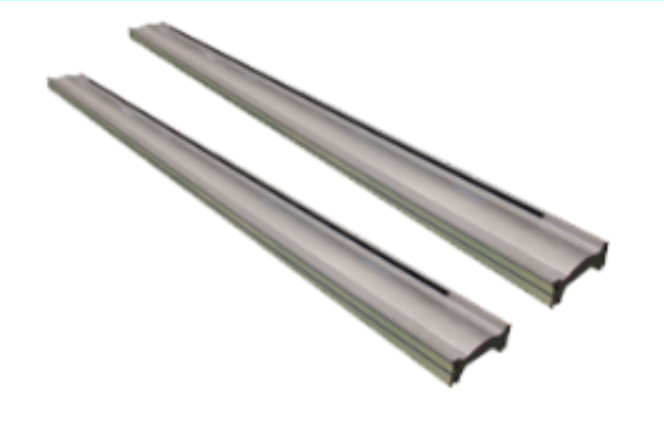

5	レール	高精度ガイドレール	1セット

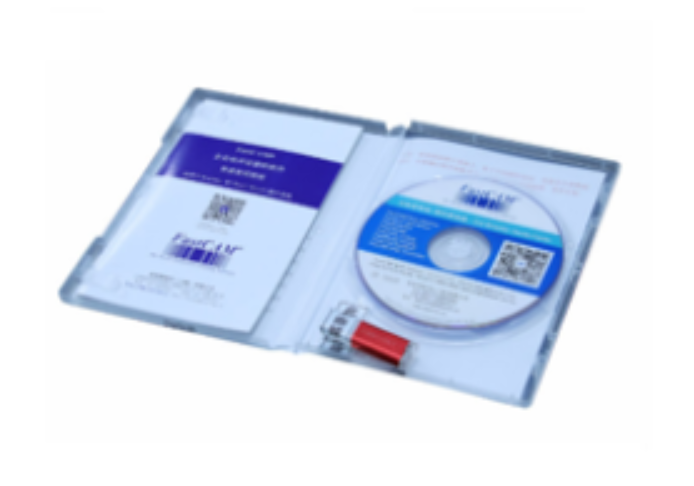

6	ネストソフトウェア	TPLネスト	1セット
7	プラズマソース	オプション	1セット

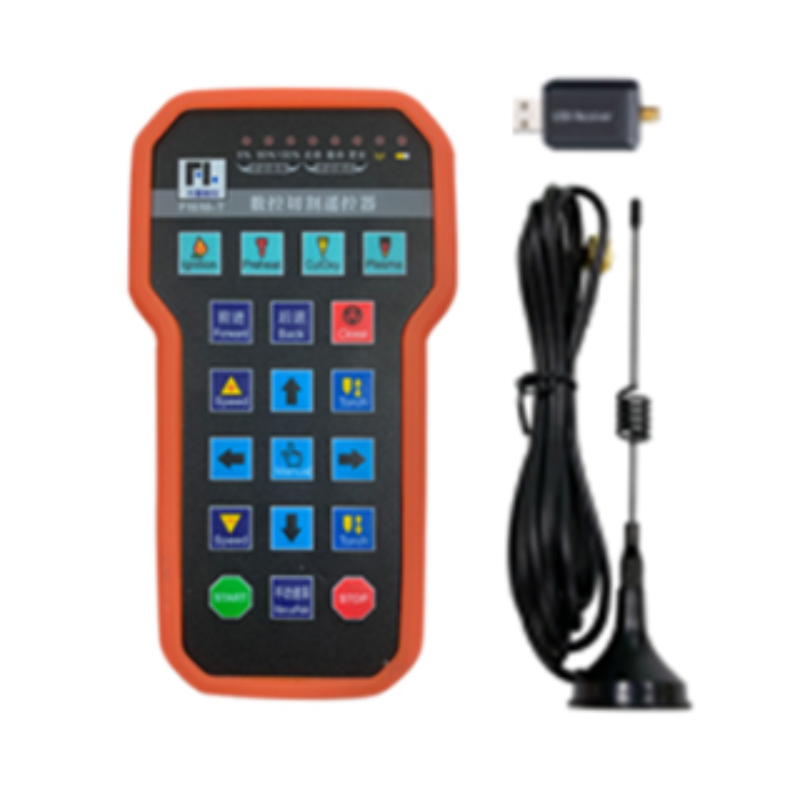

8	システムリモート	オプション	1セット

 技術的なパラメーター：

モデル	MG1630	MG 1660	MG 2430	MG 2460	MG 3030	MG 3060
幅を切る	1600mm	1600mm	2400mm	2400mm	3000mm	3000mm
切断長	3000mm	6000mm	3000mm	6000mm	3000mm	6000mm
x軸距離	2180mm	2180mm	2880mm	2880mm	2480mm	2480mm
y軸距離	3500mm	6500mm	3500mm	6500mm	3500mm	6500mm
位置決めの精度	±0。 2mm/m
炎の厚さ	5mm〜150mm​​
プラズマ切断の厚さ	プラズマソースに依存します
最高速度	8,000 mm/min（320 IPM）
モーター	X軸：ステップモーター、Y軸：デュアルステップモーター
入力電源	AC220V 1PHまたはAC110V 1PH

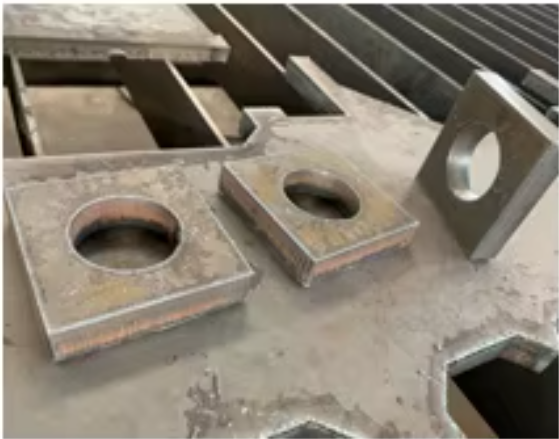

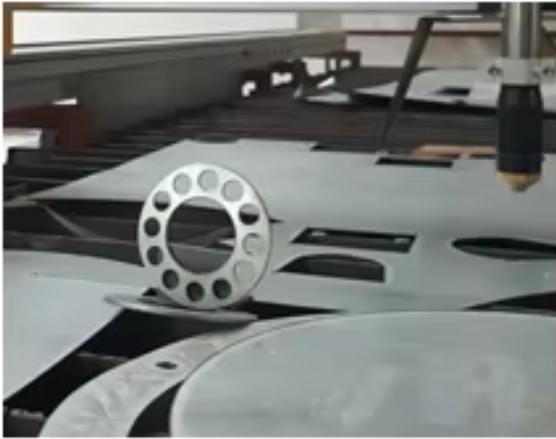

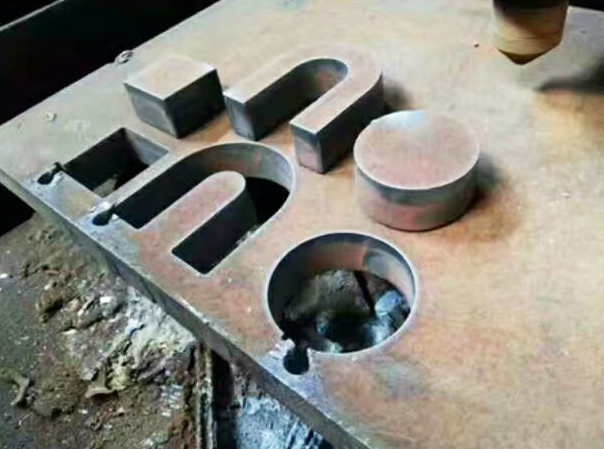

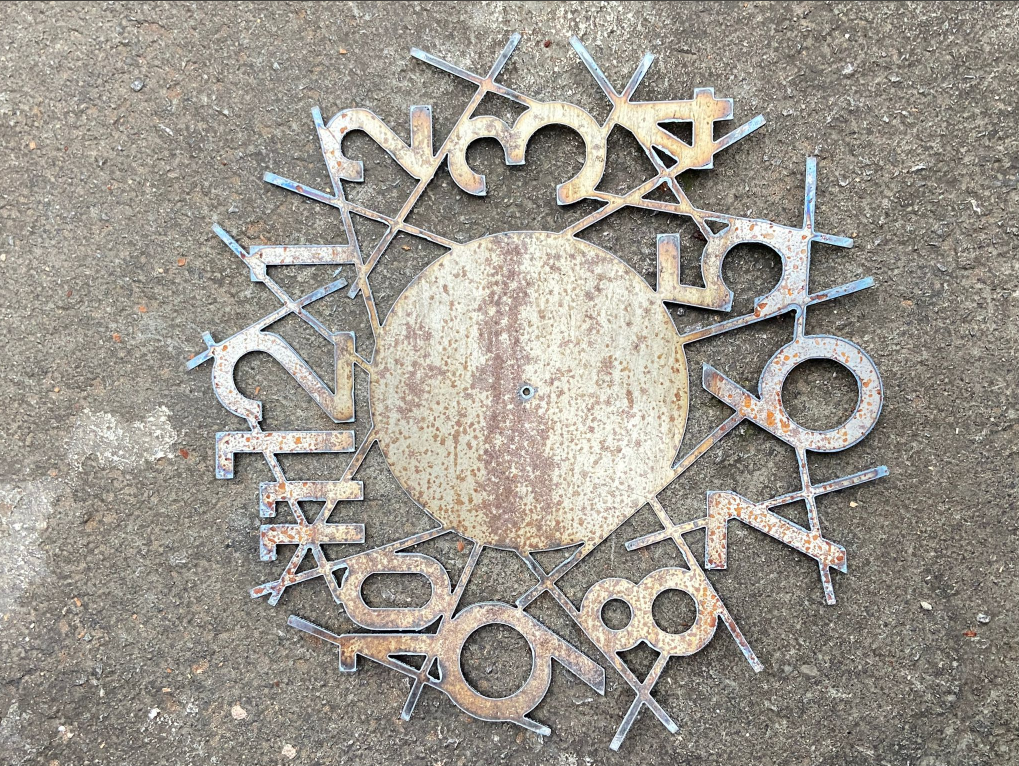

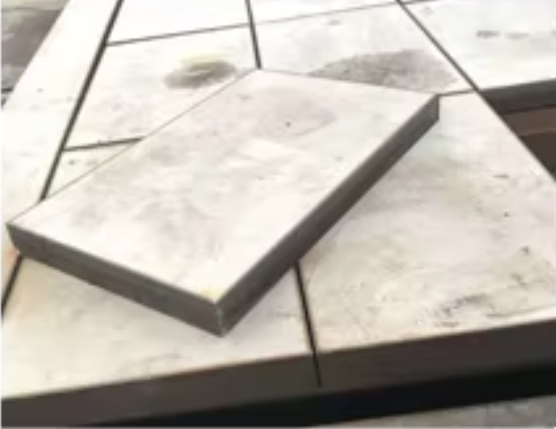

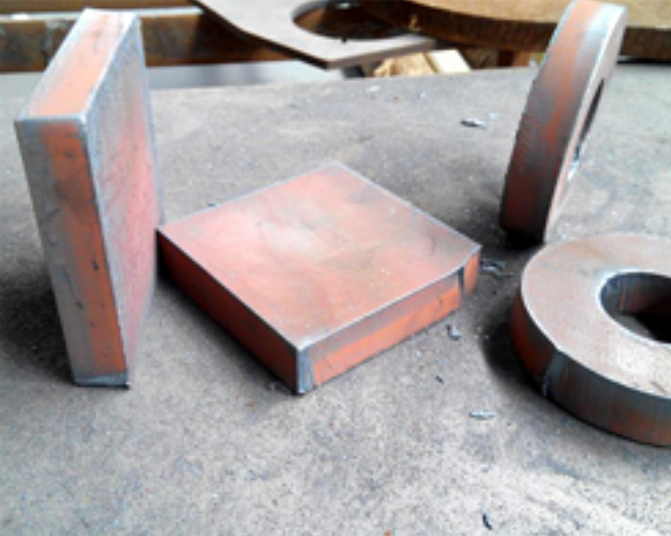

サンプルの切断：

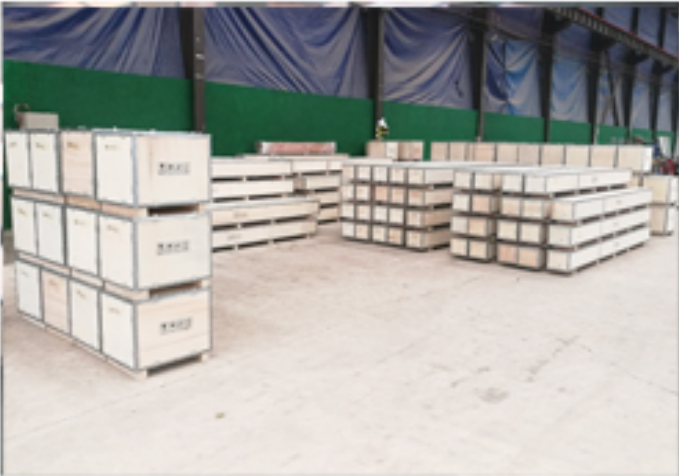

梱包サイズ：

ポータブルガントリーCNC切断機
モデル	サイズ	重さ	量
MG1630	木製の箱2600*450*600mm	165kg	1
	木製の箱3570*160*110mm		1
MG1660	木製の箱3550*430*600mm	185kgs	1
MG2430	木製の箱3550*430*600mm	240kg	1
MG2460	木製の箱3550*430*600mm	260kg	1
MG3030	木製の箱4050*430*600mm	260kg	1
MG3060	木製の箱4050*430*600mm	280kgs	1

機器アフターセールスサービス条件

1。インストールと試運転

a。当社の技術スタッフは、機器の設置と試運転に顧客を支援します。商品が買い手の配達サイトに到着した後、当社のエンジニアは、機器の設置と試運転のためのビデオ技術ガイダンスを提供し、顧客が設置、試運転、技術インジケーターテスト、トレーニング、および機器の配送を完了するのを支援します。

b。契約で指定された期間内に、リモートインストールと試運転を完了する必要があります。契約で提供されるすべての機器は、当社によるインストールと試運転のドッキングと完了を担当しています。機器が設置され、委託された後、顧客は機器の自己検査を実施し、すべての技術指標が技術的要件を満たしていることを確認するものとします。

c。現場でのインストールとトレーニングが必要な顧客の場合、顧客は試運転サイトとの間で輸送費を負担するものとし、技術スタッフサービス料は1日あたり200米ドルです。

2。パッケージングと輸送

a。標準的な輸出パッケージ、長距離海および航空輸送、湿気防止、錆び防ぎ、衝撃防止に適しています。

b。輸送モード：海および航空輸送、輸送の責任は、契約の条件によって決定されます。

c。各パッケージボックスには、詳細な梱包リストと品質証明書が付属しています。関連する指示とその他のすべてのドキュメントと資料は、パッケージボックスに添付されています。

d。配達場所は、顧客が指定した場所です。

3。トレーニング

同社は無料の技術トレーニングを提供しています。設置と試運転後、当社の技術者は、オペレーターが通常の機器を使用できるようになるまで、2日以上会社のオペレーターに技術トレーニングを提供します。主なトレーニングコンテンツは次のとおりです。

1） の基本的な知識と原則 CNCマシン;

2）の構造、操作、メンテナンス、ケア 機械;

3）CNCシステムの電気的原則、操作、プログラミング、および一般的な障害診断。

4） 火炎切断およびプラズマ切断 プロセス。

5）機器の操作と毎日のメンテナンス。

6） 削減。 処理安全教育の

4。アフターセールスサービス

1。機器が受け入れられた後、マシン全体の保証期間は1年です。保証期間中にシステムに問題がある場合、当社の技術エンジニアはいつでも電話またはビデオサービスを提供します。

2。機器の保証期間中、当社は、機器 自体の品質によって引き起こされる損傷または損傷に対して無料の交換部品と修理サービスを提供する責任があります。部品の輸送コストは、従来の消耗品（ 電極とノズル、保護 キャップなど）およびユーザーの違法な操作によって引き起こされる事故を除き、顧客が負担するものとします。

3.当社は、提供された製品に生涯にわたるメンテナンスサービスを提供し、いつでも機器に関する毎日の相談とガイダンスを提供しています。保証期間以外では、当社は依然として顧客に広範な優先的な技術サポートとスペアパーツの供給を提供しています。

4.当社は、長い間無料で顧客のために当社から厳密に訓練されており、常に顧客にサービスを提供する準備ができている高品質の運用およびメンテナンス技術者を留保します。技術者を探している顧客の問題を解決します。

5.機器が工場を離れた後、当社はユーザーの機器の使用に関する関連情報を定期的に追跡および記録します。機器のメンテナンスサービスが完了した後、当社は障害の原因、是正措置、メンテナンスの完了、および需要者への復元時間と日付を報告します。

6.当社は、ソフトウェアのアップグレードをタイムリーに需要者に通知し、ソフトウェアアップグレードサービスを無料で提供することを約束しています。

7.当社は、ユーザーに無料の技術的返品訪問を提供するように技術者を定期的に手配しています。
