Индустријски тип Аутоматски робот за ласерско заваривање

Преглед опреме

Како производна индустрија наставља да повећава своју потражњу за ефикасним и висококвалитетним процесима заваривања, појавили су се индустријски роботи за електролучно заваривање који су постали основна опрема у интелигентним производним линијама. Роботи за заваривање комбинују напредну технологију заваривања са системима роботских руку високе прецизности и имају карактеристике велике брзине заваривања, високог квалитета заваривања и високог степена аутоматизације. Погодни су за различите металне материјале као што су нерђајући челик, угљенични челик и легуре алуминијума, и широко се користе у производњи аутомобила, железничком транспорту, инжењерским машинама, преради лима, новој енергији и другим пољима.



Кључне карактеристике:

Заваривање високе прецизности

Коришћењем индустријских дигиталних машина за заваривање постиже се заваривање дубоког продирања, шав је чврст, облик је леп, а зона утицаја топлоте је мала.

Потпуно аутоматизован интелигентни рад

Путем офлајн програмирања или подучавања привесног рада, постиже се аутоматско заваривање са више станица и више колосека, што значајно побољшава ефикасност и доследност производње.

Снажна флексибилност и широка прилагодљивост

Пут и параметри заваривања могу се флексибилно прилагодити према различитим облицима и материјалима обрадака и прилагодити потребама заваривања сложених структура и делова специјалног облика.

Стабилан и поуздан, смањује трошкове рада

Дуготрајан континуирани рад, стабилан квалитет, значајно смањење зависности од висококвалификованих заваривача и смањење трошкова рада и управљања.

Интелигентно праћење и даљинско одржавање

Опремљен интелигентним системом, може пратити квалитет заваривања и статус опреме у реалном времену, подржавати даљинску дијагнозу и одржавање и побољшати ниво интелигенције производне линије.

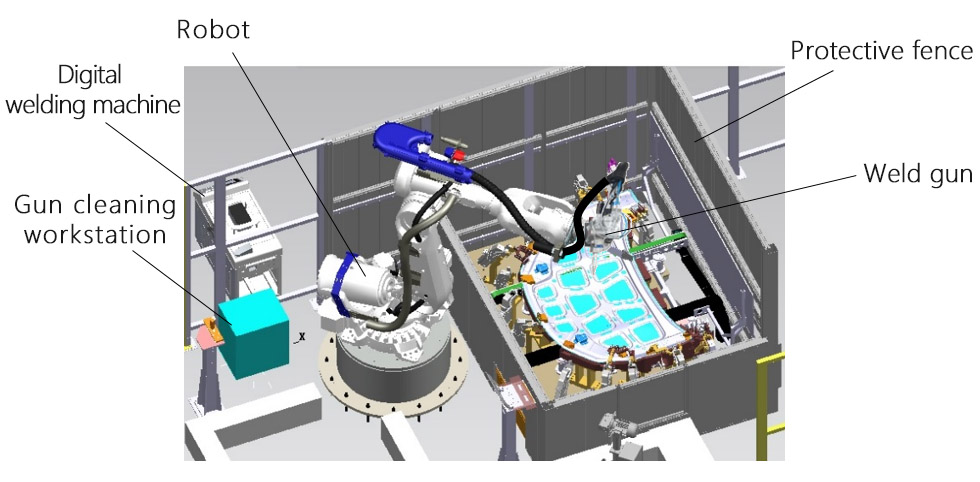

Састав система :

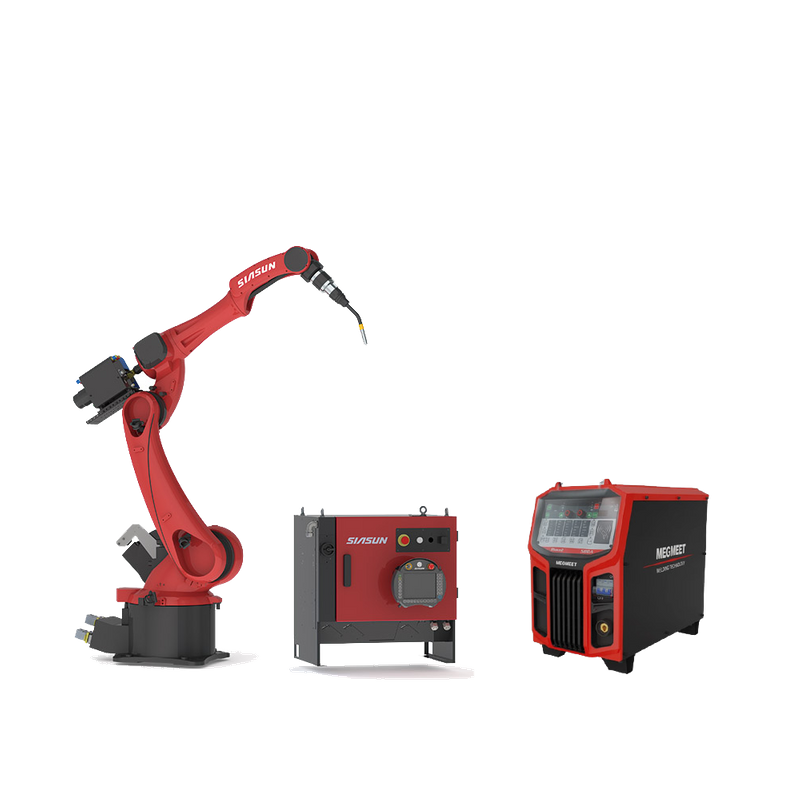

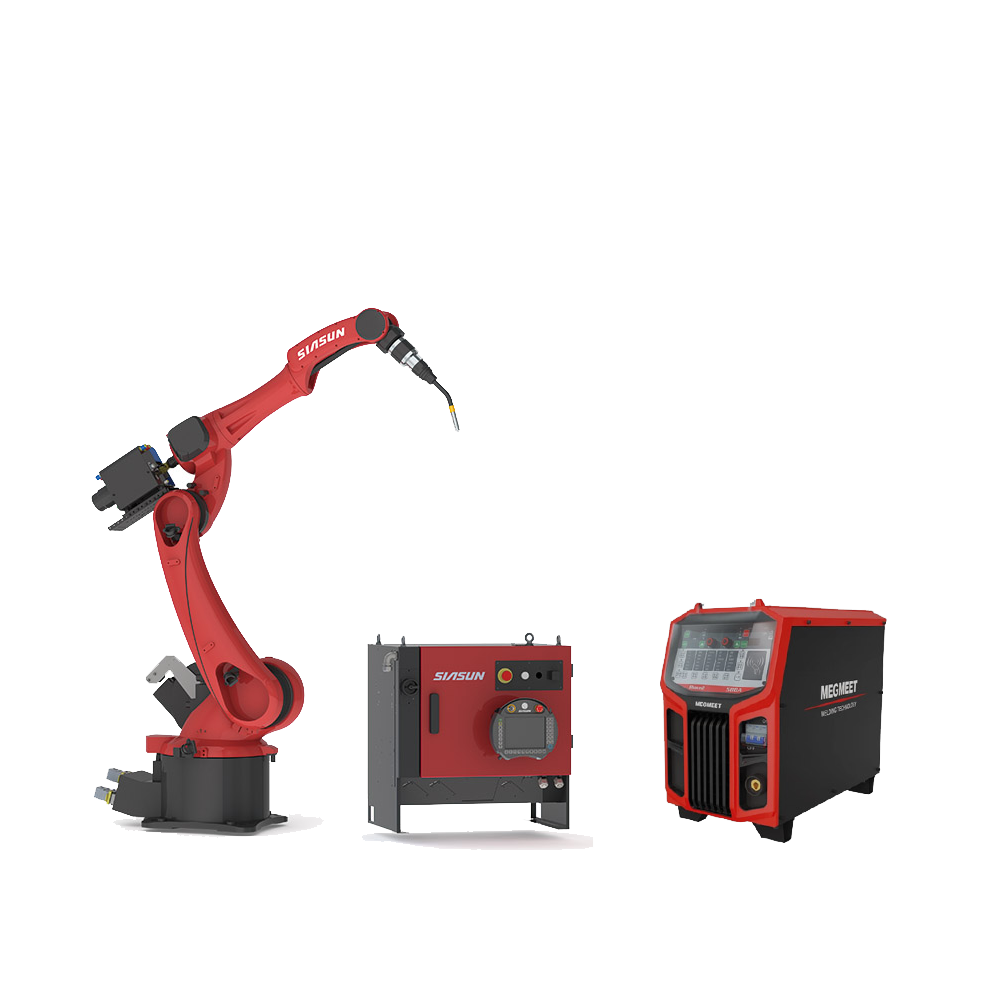

Систем робота за аутоматско заваривање састоји се од индустријског робота, дигиталне машине за заваривање, роботског пиштоља за заваривање, интелигентног додавача жице, контролног система, система за уклањање прашине и сигурносних заштитних објеката.

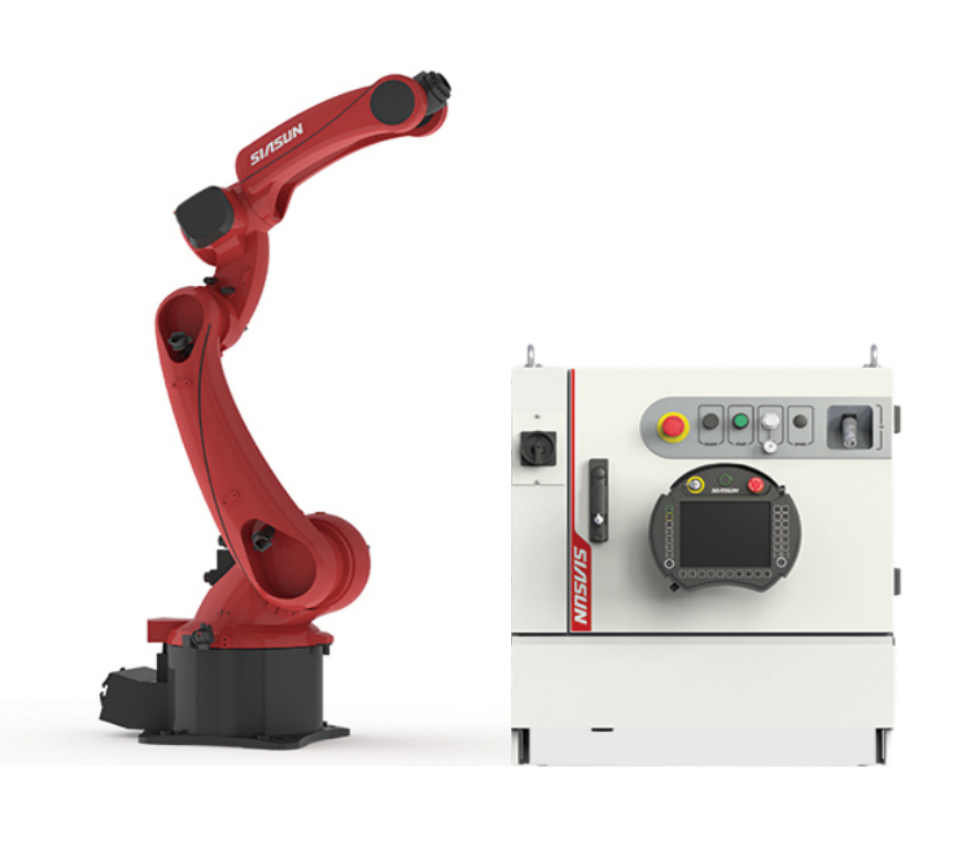

Индустријски роботи :

Користи наменског индустријског робота за електролучно заваривање, са интегрисаним процесима електролучног заваривања и алгоритмима за основну оптимизацију процеса роботског заваривања. Користећи напредни систем серво контроле, постиже кретање високе прецизности. Његова компактна структура и висока крутост, лагано тело омогућавају брз одговор и кретање ниске инерције.

Параметри робота :

Модел	БР 0805А	БР 1510А	БР 1820А	БР 2013А	БР 2110А	БР 3030А
Домет руке	940мм	1500мм	1850мм	2000мм	2100мм	3021мм
Стопе оптерећења	5кг	10кг	20кг	13кг	10кг	30кг
Поновите тачност	±0,05 мм	±0,05 мм	±0,05 мм	±0,05 мм	±0,05 мм	±0,07 мм
Улазне снаге	3.67кВА	5кВА	5.87кВА	6.38кВА	6.48кВА	5.07кВА
Тежина	53кг	150кг	230кг	385кг	230кг	783кг
ХМИ	Привезак за учење са екраном осетљивим на додир
Контролна кутија	роботско заваривање Наменски контролни систем за

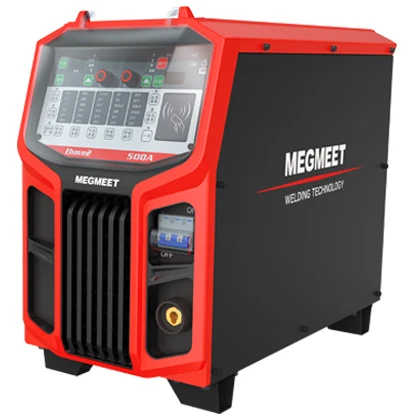

Дигитална машина за заваривање:

Дигитална машина за заваривање серије Ехаве је индустријска дигитална машина за заваривање са потпуном дигитализацијом, 100% радним циклусом, стабилном контролом импулса и другим карактеристикама. Широко се користи у ефикасном заваривању различитих материјала као што су угљенични челик, нерђајући челик и легуре алуминијума. Има снажну свестраност и прецизне могућности контроле, задовољава различите потребе заваривања, обезбеђује стабилне перформансе заваривања и посебно је погодан за индустријске, производне и аутоматизоване апликације заваривања.



Параметри апарата за заваривање:

Модел	Ехаве2 ЦМ350Р	Ехаве2 ЦМ500Р	Ехаве2 ЦМ630Р	Ехаве2 ПМ400Р	Ехаве2 ПМ500Р
Функције	ЦО2/МАГ/МИГ	ЦО2/МАГ/МИГ	ЦО2/МАГ/МИГ	ЦО2/МАГ/МИГ	ЦО2/МАГ/МИГ
Струја заваривања	30~350А	30~500А	30~630А	30~400А	30~500А
Напон заваривања	12В~31.5В	12В~39В	12В~44В	12В~34В	12В~39В
Напон без оптерећења	60В	73В	78В	76В	76В
Заварљиви материјали	ЦС, СС	ЦС, СС	ЦС, СС	ЦС, СС, АЛ	ЦС, СС, АЛ
Процес заваривања	ДЦ	ДЦ	ДЦ	ДЦ, Једноструки и двоструки импулс, ДП	ДЦ, Једноструки и двоструки импулс, ДП
Дути Цицле	350А @ 100%	500А @ 100%	630А @ 100%	400А @ 100%	500А @ 100%
Инпут Повер	13.1КВА	23.1КВА	32.4КВА	16.2КВА	23.1КВА
Улазни напон	АЦ 380В 3П± 25%	АЦ 380В 3П± 25%	АЦ 380В 3П± 25%	АЦ 380В 3П± 25%	АЦ 380В 3П± 25%

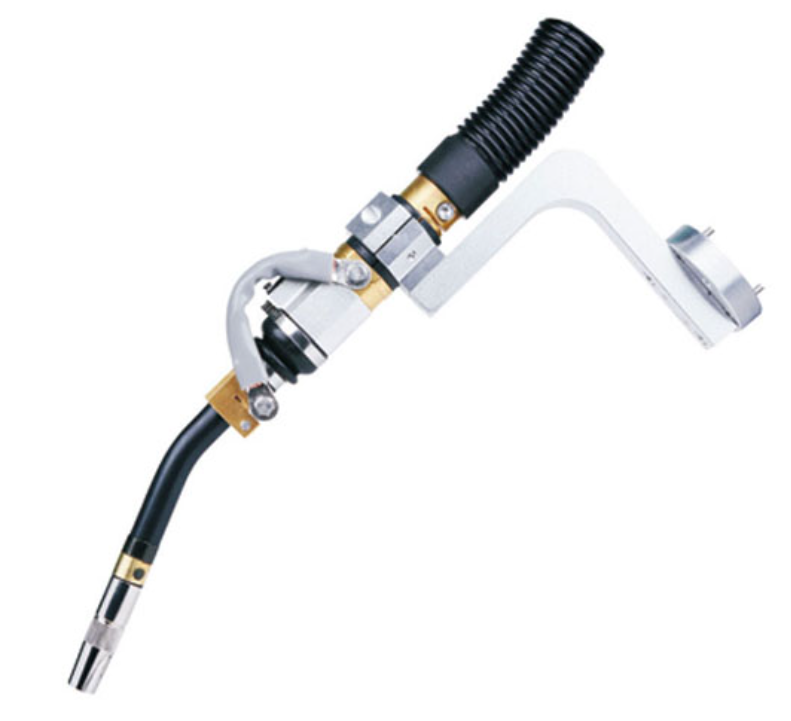

Пиштољ за заваривање робота:

1. Јединствени дизајн протока ваздуха ефикасно штити проводну млазницу и спречава прскање, што може постићи дуготрајно континуирано заваривање.

2. Интегрисани дизајн, брза брзина заваривања и висока ефикасност.

3. Погодно за различите металне материјале (као што су угљенични челик, нерђајући челик, легура алуминијума).

4. Стабилан квалитет заваривања и лепо обликовање.

5. Одговарајући интелигентни додавач жице специфичан за робота, прецизно довођење жице.

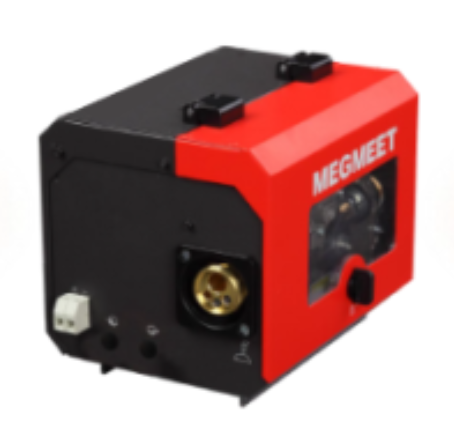

Пиштољ за заваривање робота	Додавач жице за робота

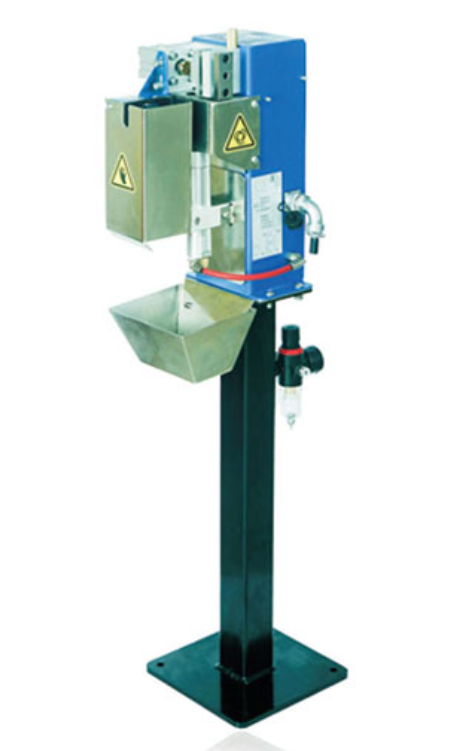

Станица за чишћење оружја три у једном:

У роботском заваривању, станица за чишћење пиштоља се користи за чишћење пиштоља за заваривање како би глава пиштоља за заваривање била чиста, осигурао квалитет заваривања и стабилан рад робота. „Станица за чишћење оружја три у једном“ се односи на аутоматизовану станицу која интегрише три функције чишћења, откривања и одржавања оружја:

Функција чишћења пиштоља: аутоматски уклоните прскање, шљаку заваривања или оксиде на млазници пиштоља за заваривање да бисте спречили блокаду и обезбедили нормалну испоруку гаса млазнице и жице пиштоља за заваривање.

Функција детекције: може детектовати стање истрошености пиштоља за заваривање, деформацију млазнице пиштоља или делова за вођење у пиштољу за заваривање у реалном времену.

Функција одржавања: укључује подмазивање, премазивање или једноставне операције замене роботског пиштоља како би се продужио век трајања пиштоља за заваривање.

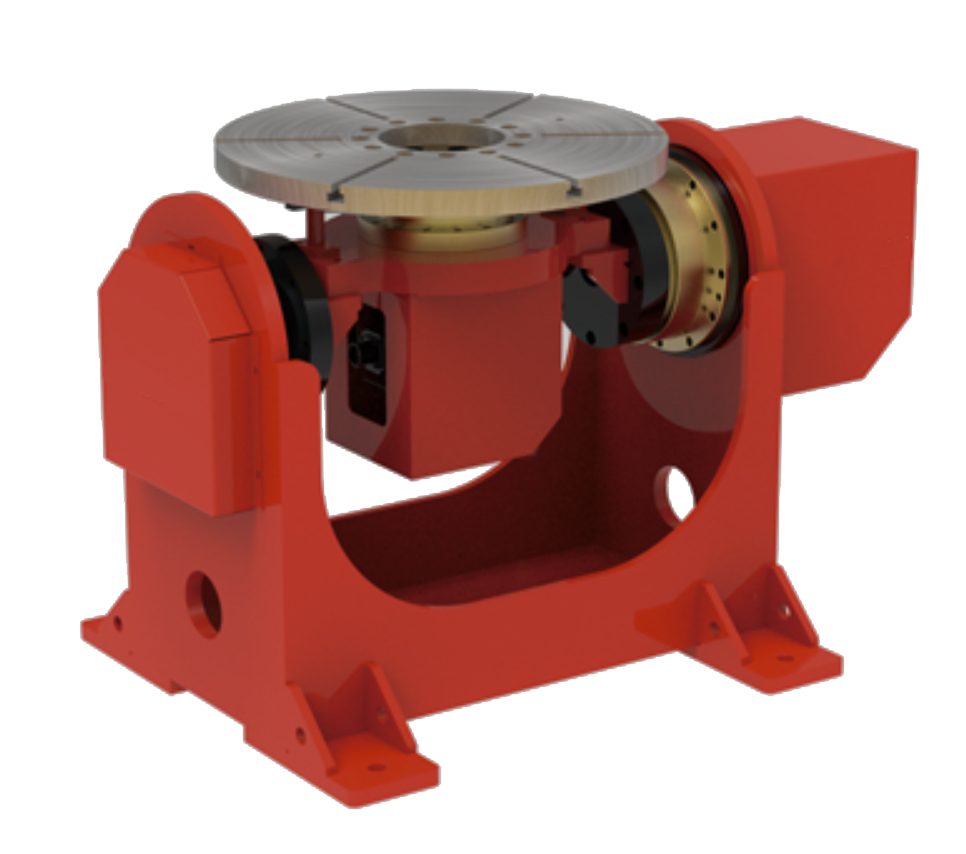

Позиционер високе прецизности (опционо):

Позиционер за заваривање је ефикасна помоћна опрема која се користи у комбинацији са роботским системом заваривања. Његова главна функција је да оптимизује угао заваривања и путању заваривања прецизним ротирањем, окретањем или позиционирањем радног предмета, чиме се постижу висококвалитетне и ефикасне аутоматизоване операције заваривања.

Позиционер може слободно подесити положај заваривања према структурним карактеристикама различитих радних предмета. У комбинацији са роботским пиштољем за заваривање, значајно побољшава тачност заваривања и конзистентност готовог производа. То је незаобилазна и важна опрема за постизање потпуног заваривања сложених радних предмета.

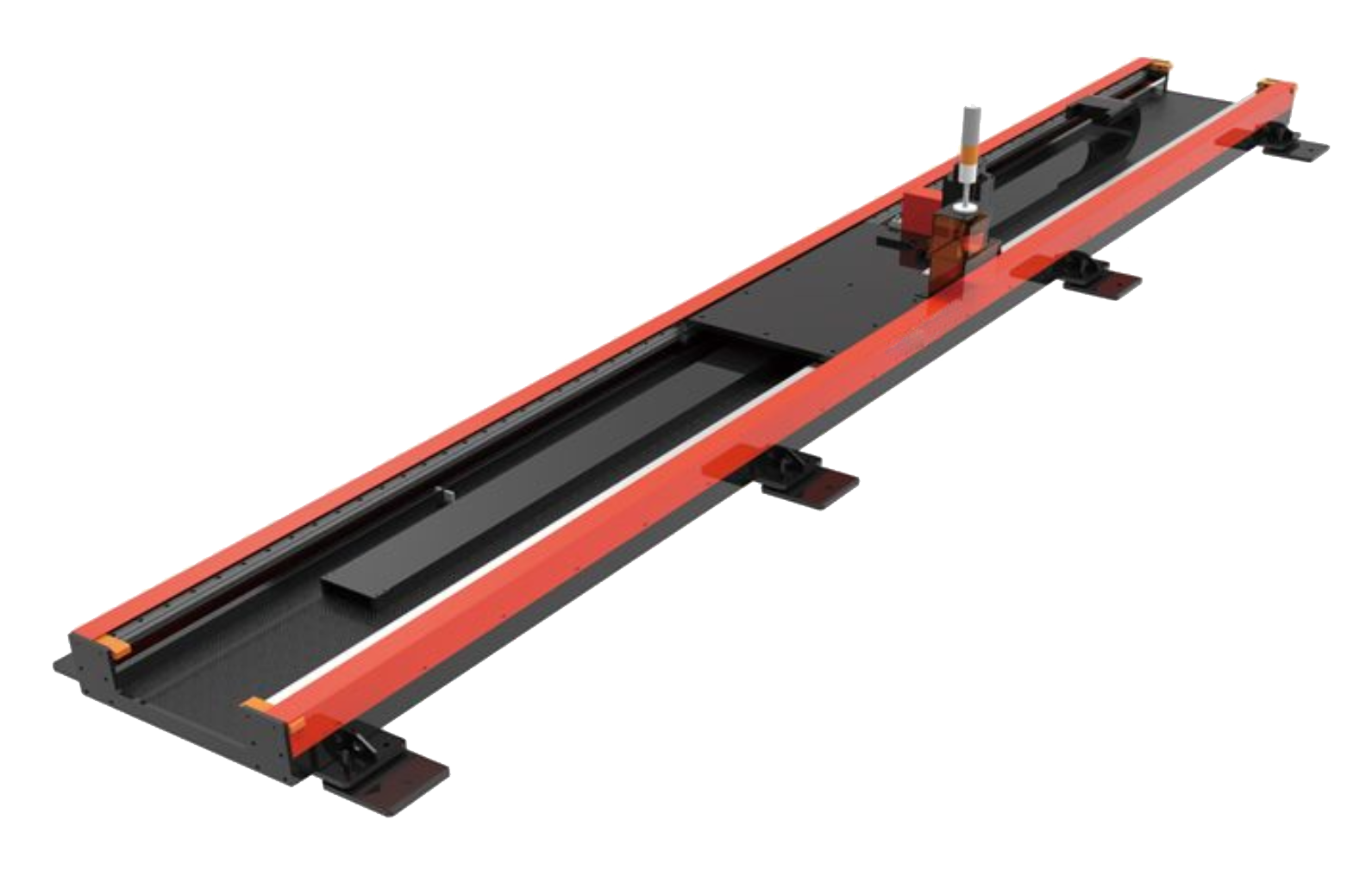

Робот за заваривање уземљења (опционо):

Уземљива шина робота за заваривање (такође позната као земљана шина, клизач робота) је кључна јединица за проширење за побољшање радног домета и флексибилности робота. Инсталирањем линеарне шине на тлу, робот може да се креће дуж стазе са високом прецизношћу, постижући континуирано аутоматизовано заваривање у више станица и више области, увелико побољшавајући флексибилност и ефикасност производне линије.

Систем шина за земљу не само да проширује радни радијус робота, већ се може користити и са различитим процесима заваривања као што су ласерско заваривање, електролучно заваривање и тачкасто заваривање. То је незаобилазна и важна опрема у интелигентној производњи заваривања великих комада и великих компоненти.







Стандардна конфигурација:

бр.	Име	Опис	Количина	Пхото
1	Индустријски роботи	Синсун  СР12А	1 сет
2	Дигитална машина за заваривање	МЕГМЕЕТ ЦМ500Р	1 сет
3	робота за заваривање Пиштољ	Лоиее	1 сет
4	Додавач жице	Додавач жице за роботе	1 сет
5	Станица за чишћење оружја	Три у једном	1 сет
6	Позиционер (опционо)	Позиционер високе прецизности	1 сет
7	Приземна шина (опционо)	Гроунд шина на серво погон	1 сет

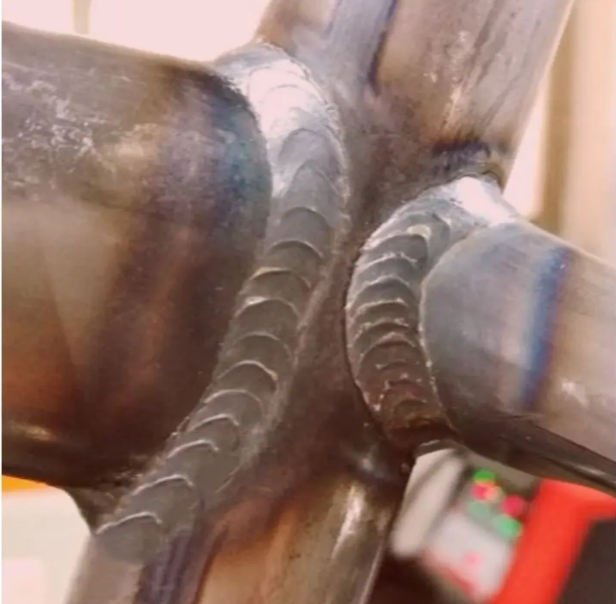

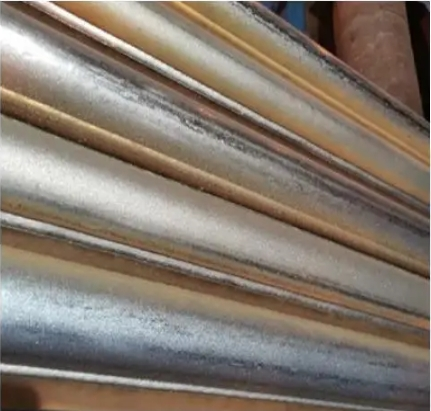

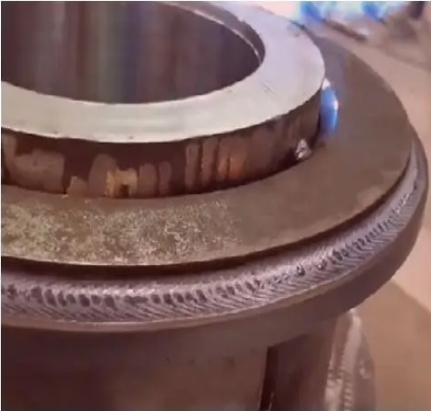

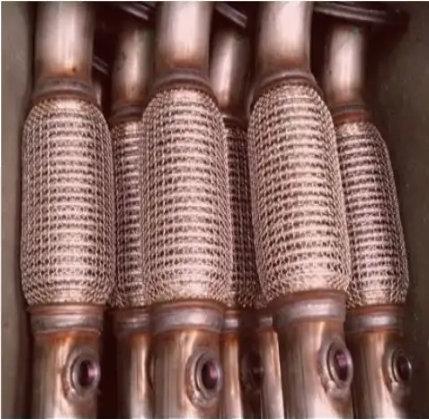

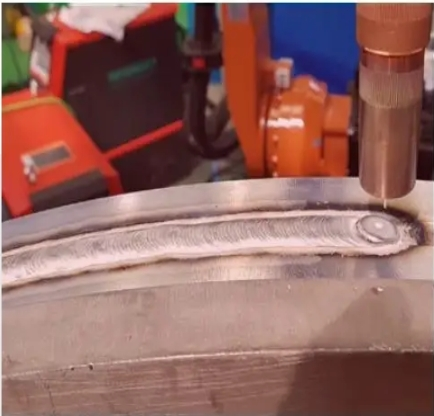

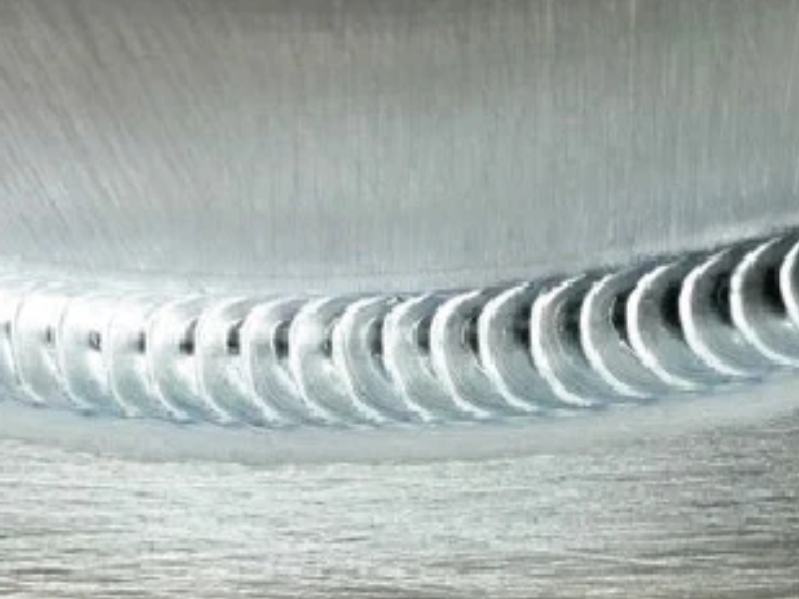

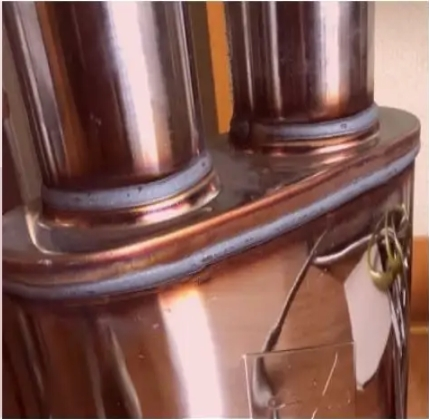

Узорак заваривања :

Услови услуге постпродаје опреме

1. Инсталација и пуштање у рад

а. Наше техничко особље помаже клијентима у монтажи и пуштању опреме у рад. Након што роба стигне на место испоруке купца, наши инжењери обезбеђују видео техничко упутство за инсталацију и пуштање у рад опреме и помажу купцима у завршетку инсталације, пуштању у рад, тестирању техничких индикатора, обуци и испоруци опреме.

б. Даљинска инсталација и пуштање у рад морају бити завршени у року наведеном у уговору. Сва опрема предвиђена уговором је одговорна за пристајање и завршетак инсталације и пуштање у рад од стране наше компаније. Након уградње и пуштања у рад, наручилац ће извршити самоконтролу опреме и уверити се да сви технички показатељи испуњавају техничке услове.

ц. За купце којима је потребна инсталација и обука на лицу места, купац ће сносити трошкове транспорта до и од места пуштања у рад, а накнада за услугу техничког особља износи 200 УСД по дану, рачунато од одласка компаније до повратка (тј. време услуге на лицу места + време повратног транспорта).

2. Паковање и транспорт

а. Стандардно извозно паковање, погодно за поморски и ваздушни транспорт на велике удаљености, отпорно на влагу, отпорно на рђу и ударце.

б. Начин превоза: поморски и ваздушни транспорт, обавезе превоза су одређене условима уговора.

ц. Уз сваку кутију се прилаже детаљна листа паковања и сертификат о квалитету. Релевантна упутства и сви остали документи и материјали су приложени кутији са пакетом.

д. Локација испоруке је локација коју одреди купац.

3. Обука

Компанија пружа бесплатну техничку обуку. Након инсталације и пуштања у рад, техничко особље наше компаније ће обезбедити техничку обуку за оператере ваше компаније у трајању од најмање 2 дана док оператери не буду могли нормално да користе опрему. Главни садржаји обуке су следећи:

1) Основна знања и принципи робота;

2) Структура, рад, одржавање и брига о роботу;

3) електрични принципи, рад, програмирање и општа дијагностика кварова система управљања  ;

4) са роботом ; процес заваривања

5) рад опреме и свакодневно одржавање;

6) заваривања . Едукација о безбедности обраде

4. Сервис након продаје

1. Након што је опрема прихваћена, гарантни рок за целу машину је годину дана. Уколико дође до било каквих проблема са системом током гарантног рока, технички инжењери наше компаније ће у сваком тренутку пружити телефонске или видео услуге.

2. Током гарантног рока на опрему, наша компанија је одговорна за пружање бесплатних резервних делова и услуга поправке за било какву штету или штету узроковану квалитетом  саме опреме. Трошкове транспорта делова сноси купац, осим конвенционалног потрошног материјала (као што су оптичка сочива, заштитна сочива) и незгода изазваних недозвољеним радом корисника.

3. Наша компанија пружа услуге доживотног одржавања за испоручене производе и пружа дневне консултације и упутства о опреми у било ком тренутку. И ван гарантног рока, наша компанија и даље пружа купцима опсежну и повлашћену техничку подршку и снабдевање резервним деловима.

4. Наша компанија резервише висококвалитетне техничаре за рад и одржавање које је наша компанија стриктно обучавала за купце већ дуже време бесплатно, и увек је спремна да служи клијентима. Решите проблеме купаца који траже техничаре.

5. Након што опрема изађе из фабрике, наша компанија редовно прати и бележи релевантне информације о коришћењу опреме од стране корисника. Након што је услуга одржавања опреме завршена, наша компанија ће пријавити узрок квара, мере за отклањање, време и датум завршетка одржавања и рестаурације.

6. Наша компанија обећава да ће благовремено обавестити тражиоца о надоградњи софтвера и бесплатно обезбедити услуге надоградње софтвера.

7. Наша компанија редовно организује техничаре да обезбеде бесплатне техничке посете корисницима.
