Pasqyrë e pajisjeve

Të nxitur nga kërkesa në rritje për procese saldimi efikase dhe me cilësi të lartë në prodhim, robotët e saldimit me lazer janë shfaqur si një komponent thelbësor në linjat inteligjente të prodhimit. Këta robotë integrojnë teknologjinë e avancuar të lazerit me sistemet e krahëve robotikë me precizion të lartë, duke ofruar avantazhe të tilla si shpejtësia e lartë e saldimit, cilësia superiore e saldimit dhe një shkallë e lartë automatizimi. Ato janë të përshtatshme për një sërë materialesh metalike, duke përfshirë çelik inox, çeliku të karbonit dhe lidhjet e aluminit, dhe përdoren gjerësisht në industri të tilla si prodhimi i automobilave, transporti hekurudhor, makineritë e ndërtimit, përpunimi i llamarinës dhe energjia e re.

Karakteristikat kryesore:

Saldimi me lazer me precizion të lartë :

Përdor një rreze lazer me densitet të lartë energjie për të arritur saldim me penetrim të thellë, duke rezultuar në tegela saldimi të forta dhe estetikisht të këndshme, zonë minimale të prekur nga nxehtësia dhe deformim jashtëzakonisht të ulët të produktit.

Funksionim inteligjent plotësisht i automatizuar:

Arrin saldim të automatizuar me shumë stacione dhe me shumë trajektore nëpërmjet programimit jashtë linje ose mësimit të funksionimit të varëses, duke përmirësuar ndjeshëm efikasitetin dhe qëndrueshmërinë e prodhimit.

Fleksibilitet i lartë dhe përshtatshmëri e gjerë :

Shtigjet dhe parametrat e saldimit mund të rregullohen në mënyrë fleksibël sipas formave dhe materialeve të ndryshme të pjesës së punës, duke iu përshtatur strukturave komplekse dhe kërkesave të parregullta të saldimit të komponentëve.

E qëndrueshme dhe e besueshme, zvogëlon kostot e punës :

Funksionimi i vazhdueshëm afatgjatë me cilësi të qëndrueshme redukton ndjeshëm besimin tek salduesit shumë të aftë, duke ulur kostot e punës dhe menaxhimit.

Problem-Zgjidhje

Mungesa e saldatorëve të aftë?

Shumë prodhues luftojnë për të gjetur dhe mbajtur operatorë saldimi me përvojë. Trajnimi i punëtorëve të rinj kërkon kohë dhe rrit rrezikun e prodhimit.

Zgjidhja: Roboti ynë bashkëpunues i saldimit Drag-to-Teach thjeshton programimin.

Operatorët mund të krijojnë shtigje saldimi thjesht duke zvarritur krahun e robotit - nuk kërkohet kodim kompleks.

Përfitimi: Fillestarët mund të bashkojnë si profesionistët në orë, jo në javë.

Hapësirë ​​e kufizuar në fabrikë apo kosto e lartë e mirëmbajtjes?

Sistemet tradicionale të ftohjes me ujë kërkojnë ftohës të jashtëm, tubacione dhe mirëmbajtje të shpeshtë.

Zgjidhja: Dizajn kompakt, i ftohur me ajër me sistem saldimi të integruar.

Roboti ynë bashkëpunues i ftohur me ajër eliminon ftohësit e rëndë të ujit dhe infrastrukturën komplekse.

Përfitimi: Kurseni hapësirë, reduktoni mirëmbajtjen dhe vendoseni më shpejt.

Ndryshimet e shpeshta të produktit dhe prodhimi në grupe të vogla?

Automatizimi tradicional është i shtrenjtë dhe jo fleksibël për prodhim afatshkurtër.

Zgjidhja: Saldim fleksibël me kobot për prodhim me përzierje të lartë dhe vëllim të ulët.

Ndërrimi i shpejtë i punës dhe mësimdhënia intuitive lejojnë ndërrime të shpejta.

Përfitimi: Automatizimi pa sakrifikuar fleksibilitetin.

Përbërja e sistemit :

Sistemi i automatizuar i saldimit robotik me lazer përbëhet nga një robot industrial, burim lazer, fibër optike, ftohës, kokë saldimi, sistem kontrolli, gardh elektronik, sistem për heqjen e pluhurit dhe pajisje mbrojtëse të sigurisë.



Pajisja mësimore e ekranit me prekje	Ushqyes teli	Baza magnetike	Dorezë mësimore SmartTool

Robotët bashkëpunues :

Roboti bashkëpunues i projektuar posaçërisht për saldimin me lazer është i pajisur me funksione të zvarritjes së robotit dhe kundër përplasjes, i cili është i përshtatshëm për kontrollin bashkëpunues njeri-makinë. Procesi i integruar i saldimit me lazer i mundëson algoritmit të optimizojë procesin themelor të saldimit me lazer. Sistemi i avancuar i kontrollit të servo përdoret për të arritur lëvizje me saktësi të lartë. Struktura kompakte, trupi me ngurtësi të lartë dhe peshë të lehtë mundësojnë reagim të shpejtë dhe lëvizje me inerci të ulët.



Parametrat e robotëve :

Model	Cobot 3	Cobot 5	Cobot 10	Cobot 16	Cobot 20
Pesha e ngarkesës	3 kg	5 kg	10 kg	16 kg	20 kg
Gama e krahut	622mm	922mm	1400mm	1076mm	1868 mm
përsëritjesSaktësia e	± 0,02 mm	± 0,02 mm	± 0,05 mm	± 0,03 mm	± 0,1 mm
Pesha	15 kg	22 kg	40 kg	40 kg	65 kg
Boshti	6 aks (bosht opsional i rrotullimit të jashtëm dhe pista e zgjerimit)
HMI	APP terminali celular ose varëse mësimore 10,1 inç (Opsionale)
Komunikimi	I/O 、TCP/IP 、Modbus_TCP/RTU 、Profinet
Mjedisi i zhvillimit	C#/C++/Python/java/ROS

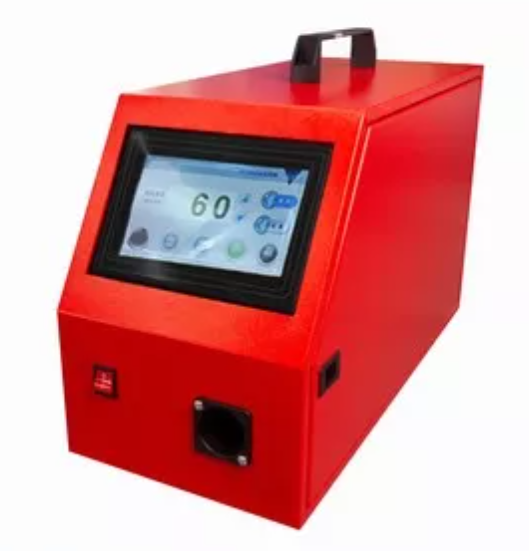

Makinë saldimi me lazer:

Makina e saldimit me lazer të ftohur me ajër është një lazer me fibra me fuqi të lartë me karakteristikat e efikasitetit të lartë të konvertimit elektro-optik, madhësisë kompakte, cilësisë së mirë të rrezes dhe pa mirëmbajtje. Ky sistem përdor një rrugë optike me diametër të vogël të bërthamës 25um-50um, me një pikë të vogël dhe depërtim të fortë. Nga këndvështrimi i densitetit të fuqisë, me të njëjtën fuqi, sa më i hollë të jetë diametri i bërthamës, aq më i lartë është shkëlqimi i lazerit dhe aq më e përqendruar është energjia.

Parametrat e lazerit:

Model	A70i	A120i	A150i	A200i
Burimi lazer	750 W	1200 W	1500 W	2000 W
Gaz mbrojtës	Argoni, Azoti, Ajri	Argoni, Azoti, Ajri	Argoni, Azoti, Ajri	Argoni, Azoti, Ajri
Depërtim i plotë	2.5 mm	3.5 mm	4 mm	6 mm
Fuqia hyrëse	<2,2 kW	<3,6 kW	<4,5 kW	<6 kW
Modaliteti i ftohjes	Ftohja e ajrit	Ftohja e ajrit	Ftohja e ajrit	Ftohja e ajrit
Dimensioni	550*330*420 mm	610*330*550mm	610*330*550mm	635*330*530mm
Pesha e pritësit	Rreth 22 kg	Rreth 38 kg	Rreth 40 kg	Rreth 50 kg
Furnizimi me energji elektrike	AC220V 1PH	AC220V 1PH	AC220V 1PH	AC220V 1PH

Koka e saldimit me lazer:

1. Paraqet një strukturë unike të integruar ftohëse dhe dizajn të veçantë të rrjedhës së ajrit, duke mbrojtur në mënyrë efektive grykën dhe lentet.

2. Dizajni i integruar i trupit përfshin grupe të shumta lentesh mbrojtëse, duke siguruar një fuçi lente të pastër dhe të mbyllur për të parandaluar ndotjen nga pluhuri të thjerrëzave optike.

3. Koka e saldimit me lazer ofron një larmi opsionesh pikash saldimi, të përzgjedhshme në bazë të materialeve të ndryshme dhe kërkesave të saldimit.

4. Madhësia e pikës së kokës së saldimit është e rregullueshme, duke lejuar kontroll fleksibël mbi thellësinë e depërtimit dhe gjerësinë e rruazës së saldimit.

5. Pajisur me një ushqyes me tela inteligjent për robotët, duke siguruar ushqim të saktë me tela për proceset e telave mbushëse me precizion të lartë.

Kokë saldimi me lazer me dorë	Kokë saldimi me lëkundje të dyfishtë	Kokë saldimi me lëkundje të dyfishtë me CCD

Pozicionizues me saktësi të lartë (opsionale):

Pozicionimi i saldimit me lazer është një pajisje ndihmëse efikase që përdoret në lidhje me sistemin e saldimit me lazer. Funksioni i tij kryesor është të optimizojë këndin e saldimit dhe trajektoren e saldimit duke rrotulluar, rrokullisur ose pozicionuar me saktësi pjesën e punës, duke arritur kështu operacione saldimi të automatizuara me cilësi të lartë dhe efikase.

Pozicionimi mund të rregullojë lirshëm pozicionin e saldimit sipas karakteristikave strukturore të pjesëve të ndryshme të punës. Në lidhje me armën robotike të saldimit me lazer, përmirëson shumë saktësinë e saldimit dhe konsistencën e produktit të përfunduar. Është një pajisje e domosdoshme dhe e rëndësishme për arritjen e saldimit në pozicion të plotë të pjesëve komplekse të punës.



Hekurudha tokësore e robotit saldues (opsionale):

Hekurudha tokësore e robotit të saldimit (i njohur gjithashtu si hekurudha tokësore, rrëshqitja e robotit) është një njësi kyçe e zgjerimit për të përmirësuar gamën e funksionimit dhe fleksibilitetin e robotit. Duke instaluar një hekurudhë lineare në tokë, roboti mund të lëvizë përgjatë trasesë me saktësi të lartë, duke arritur saldim të vazhdueshëm automatik në stacione të shumta dhe zona të shumta, duke përmirësuar në masë të madhe fleksibilitetin dhe efikasitetin e linjës së prodhimit.

Sistemi hekurudhor tokësor jo vetëm që zgjeron rrezen e punës së robotit, por mund të përdoret gjithashtu me një sërë procesesh saldimi si saldimi me lazer, saldimi me hark dhe saldimi në vend. Është një pajisje e domosdoshme dhe e rëndësishme në prodhimin inteligjent të saldimit të pjesëve të mëdha të punës dhe komponentëve të mëdhenj.







Konfigurimi standard:

Nr.	Emri	Përshkrimi	Sasia	Foto
1	Robot bashkëpunues	COBOT5	1 set
2	L aser Makinë saldimi	A70i me ftohje me ajër	1 set
3	Kokë saldimi me lazer	Kokë saldimi me lëkundje të dyfishtë	1 vendosur
4	Ushqyes teli	Ushqyes teli për robotë	1 set
5	Paneli mësimor	Paneli mësimor i ekranit me prekje	1 set
6	Baza e Cobot Megnetic	Baza magnetike	1 set
7	T secilit dorezë	Dorezë mësimore SmartTool	1 set
8	Pozicionimi (opsionale)	Pozicionizues me precizion të lartë	1 grupe
9	Hekurudha tokësore (opsionale)	Hekurudha tokësore e drejtuar nga servo	1 set



Mostra e saldimit :



Kushtet e shërbimit pas shitjes së pajisjeve lazer

1. Instalimi dhe vënia në punë

a. Stafi ynë teknik ndihmon klientët në instalimin dhe vënien në punë të pajisjeve. Pasi mallrat mbërrijnë në vendin e dorëzimit të blerësit, inxhinierët tanë ofrojnë udhëzime teknike video për instalimin dhe vënien në punë të pajisjeve dhe ndihmojnë klientët në përfundimin e instalimit, vënien në punë, testimin e treguesve teknik, trajnimin dhe dorëzimin e pajisjeve.

b. Instalimi dhe vënia në punë në distancë duhet të përfundojë brenda periudhës së specifikuar në kontratë. Të gjitha pajisjet e parashikuara në kontratë janë përgjegjëse për lidhjen dhe përfundimin e instalimit dhe vënies në punë nga kompania jonë. Pas instalimit dhe vënies në punë të pajisjes, klienti duhet të kryejë një vetë-inspektim të pajisjes dhe të sigurojë që të gjithë treguesit teknikë plotësojnë kërkesat teknike.

c. Për klientët që kanë nevojë për instalim dhe trajnim në vend, klienti do të përballojë kostot e transportit për në dhe nga vendi i komisionimit, dhe tarifa e shërbimit të personelit teknik është 200 USD në ditë, e llogaritur nga nisja e kompanisë deri në kthim (dmth koha e shërbimit në vend + koha e transportit vajtje-ardhje).

2. Paketimi dhe transporti

a. Paketim standard i eksportit, i përshtatshëm për transportin detar dhe ajror në distanca të gjata, rezistent ndaj lagështirës, ​​rezistent ndaj ndryshkut dhe goditjes.

b. Mënyra e transportit: transporti detar dhe ajror, përgjegjësitë e transportit përcaktohen nga kushtet e kontratës.

c. Çdo kuti paketimi shoqërohet me një listë të detajuar paketimi dhe certifikatë cilësie. Udhëzimet përkatëse dhe të gjitha dokumentet dhe materialet e tjera i bashkëngjiten kutisë së paketimit.

d. Vendndodhja e dorëzimit është vendndodhja e specifikuar nga klienti.

3. Trajnim

Kompania ofron trajnim teknik falas. Pas instalimit dhe vënies në punë, personeli teknik i kompanisë sonë do të ofrojë trajnim teknik për operatorët e kompanisë suaj për jo më pak se 2 ditë derisa operatorët të mund të përdorin pajisjet normalisht. Përmbajtja kryesore e trajnimit është si më poshtë:

1) Njohuritë dhe parimet bazë të laserëve;

2) Struktura, funksionimi, mirëmbajtja dhe kujdesi i laserëve;

3) Parimet elektrike, funksionimi, programimi dhe diagnostikimi i përgjithshëm i defekteve të sistemeve CNC;

4) Procesi i saldimit me lazer;

5) Funksionimi i pajisjeve dhe mirëmbajtja e përditshme;

6) Edukimi për sigurinë e përpunimit me lazer.

4. Shërbimi pas shitjes

1. Pasi pajisja të pranohet, periudha e garancisë së të gjithë makinës është një vit. Nëse ka ndonjë problem me sistemin gjatë periudhës së garancisë, inxhinierët teknikë të kompanisë sonë do të ofrojnë shërbime telefonike ose video në çdo kohë.

2. Gjatë periudhës së garancisë së pajisjes, kompania jonë është përgjegjëse për ofrimin e pjesëve zëvendësuese dhe shërbime riparimi falas për çdo dëmtim ose dëmtim të shkaktuar nga cilësia e  vetë pajisjes. Kostot e transportit të pjesëve do të përballohen nga klienti, me përjashtim të materialeve konsumuese konvencionale (të tilla si lente optike, lente mbrojtëse) dhe aksidente të shkaktuara nga funksionimi i paligjshëm i përdoruesit.

3. Kompania jonë ofron shërbime të mirëmbajtjes gjatë gjithë jetës për produktet e ofruara, dhe ofron konsultime dhe udhëzime ditore për pajisjet në çdo kohë. Jashtë periudhës së garancisë, kompania jonë ende u ofron klientëve mbështetje teknike të gjerë dhe preferenciale dhe furnizim me pjesë këmbimi.

4. Kompania jonë rezervon teknikë operimi dhe mirëmbajtjeje me cilësi të lartë, të cilët janë trajnuar rreptësisht nga kompania jonë për klientët falas për një kohë të gjatë, dhe është gjithmonë e gatshme t'u shërbejë klientëve. Zgjidh problemet e klientëve që kërkojnë teknikë.

5. Pasi pajisjet largohen nga fabrika, kompania jonë gjurmon dhe regjistron rregullisht informacionin përkatës të përdorimit të pajisjes nga përdoruesi. Pasi të ketë përfunduar shërbimi i mirëmbajtjes së pajisjeve, kompania jonë do t'i raportojë kërkuesit shkakun e defektit, masat korrigjuese, kohën dhe datën e përfundimit të mirëmbajtjes dhe restaurimit.

6. Kompania jonë premton të informojë kërkuesit për përmirësimet e softuerit në kohën e duhur dhe të ofrojë shërbime të përmirësimit të softuerit pa pagesë.

7. Kompania jonë rregullon rregullisht teknikë për të ofruar vizita teknike falas tek përdoruesit.
