Avadanlıqlara ümumi baxış

Drive n, lazer qaynaq robotları ağıllı istehsal İstehsalda səmərəli və yüksək keyfiyyətli qaynaq proseslərinə artan tələbatla xətlərinin əsas komponenti kimi ortaya çıxdı. Bu robotlar qabaqcıl lazer texnologiyasını yüksək dəqiqlikli robot qol sistemləri ilə birləşdirir . yüksək qaynaq sürəti, üstün qaynaq keyfiyyəti və yüksək dərəcədə avtomatlaşdırma kimi üstünlüklər təklif edərək, Onlar paslanmayan polad, karbon polad və alüminium ərintiləri daxil olmaqla müxtəlif metal materiallar üçün uyğundur və avtomobil istehsalı, dəmir yolu nəqliyyatı, tikinti maşınları, təbəqə metal emalı və yeni enerji kimi sənayelərdə geniş istifadə olunur.

Əsas Xüsusiyyətlər:

Yüksək Dəqiqlikli Lazer Qaynaq :

Dərin nüfuz qaynağına nail olmaq üçün yüksək enerji sıxlığı olan lazer şüasından istifadə edir, nəticədə güclü və estetik cəhətdən xoş qaynaq tikişləri, minimal istilikdən təsirlənən zona və məhsulun son dərəcə aşağı deformasiyası əldə edilir.

Tam Avtomatlaşdırılmış Ağıllı Əməliyyat:

Oflayn proqramlaşdırma və ya asqı əməliyyatını öyrətməklə çoxstansiyalı və çox traektoriyalı avtomatlaşdırılmış qaynaqlara nail olur, istehsalın səmərəliliyini və ardıcıllığını əhəmiyyətli dərəcədə yaxşılaşdırır.

Yüksək Çeviklik və Geniş Uyğunluq :

Qaynaq yolları və parametrləri mürəkkəb strukturlara və qeyri-müntəzəm komponent qaynaq tələblərinə uyğunlaşaraq müxtəlif iş parçası formalarına və materiallarına uyğun olaraq çevik şəkildə tənzimlənə bilər.

Stabil və Etibarlı, Əmək Xərclərini Azaldır :

Sabit keyfiyyətlə uzunmüddətli fasiləsiz əməliyyat yüksək ixtisaslı qaynaqçılardan asılılığı əhəmiyyətli dərəcədə azaldır, əmək və idarəetmə xərclərini azaldır.

Problemin həlli

Bacarıqlı qaynaqçı çatışmazlığı varmı?

Bir çox istehsalçı təcrübəli qaynaq operatorlarını tapmaq və saxlamaq üçün mübarizə aparır. Yeni işçilərin hazırlanması vaxt aparır və istehsal riskini artırır.

Həlli: Drag-to-Teach əməkdaşlıq qaynaq robotumuz proqramlaşdırmanı asanlaşdırır.

Operatorlar sadəcə robot qolunu sürükləməklə qaynaq yolları yarada bilərlər – mürəkkəb kodlaşdırma tələb olunmur.

Fayda: Yeni başlayanlar peşəkarlar kimi həftələrlə deyil, saatlarla qaynaq edə bilərlər.

Məhdud zavod sahəsi və ya yüksək texniki xidmət xərcləri?

Ənənəvi su ilə soyudulan sistemlər xarici soyuducular, boru kəmərləri və tez-tez texniki xidmət tələb edir.

Həlli: İnteqrasiya edilmiş qaynaq sistemi ilə kompakt, hava ilə soyudulmuş dizayn.

Hava ilə soyudulmuş əməkdaşlıq robotumuz həcmli su soyuducularını və mürəkkəb infrastrukturu aradan qaldırır.

Fayda: Yerə qənaət edin, texniki xidməti azaldın və daha sürətli yerləşdirin.

Tez-tez məhsul dəyişiklikləri və kiçik partiya istehsalı?

Ənənəvi avtomatlaşdırma bahalı və qısamüddətli istehsal üçün çevik deyil.

Həlli: Yüksək qarışıq, az həcmli istehsal üçün çevik kobot qaynağı.

Sürətli iş dəyişdirmə və intuitiv tədris sürətli dəyişikliklərə imkan verir.

Üstünlük: Çeviklikdən ödün vermədən avtomatlaşdırma.

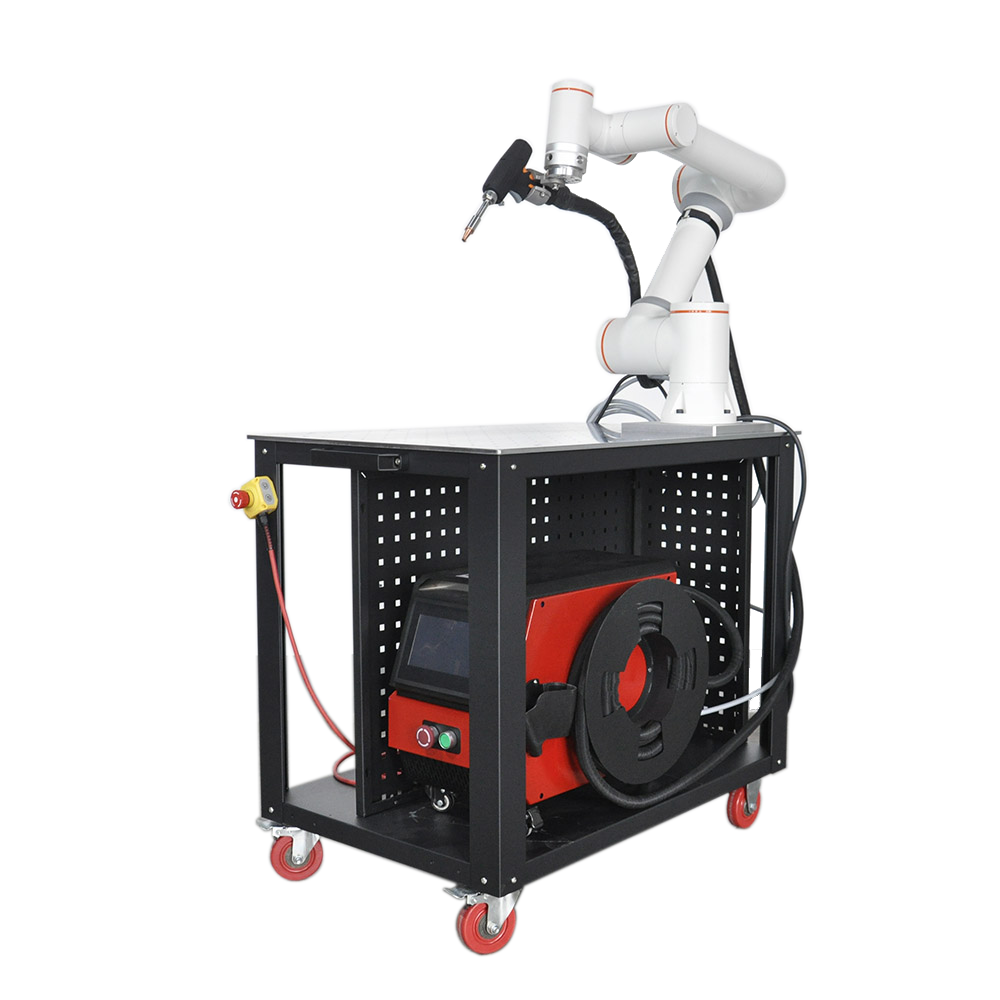

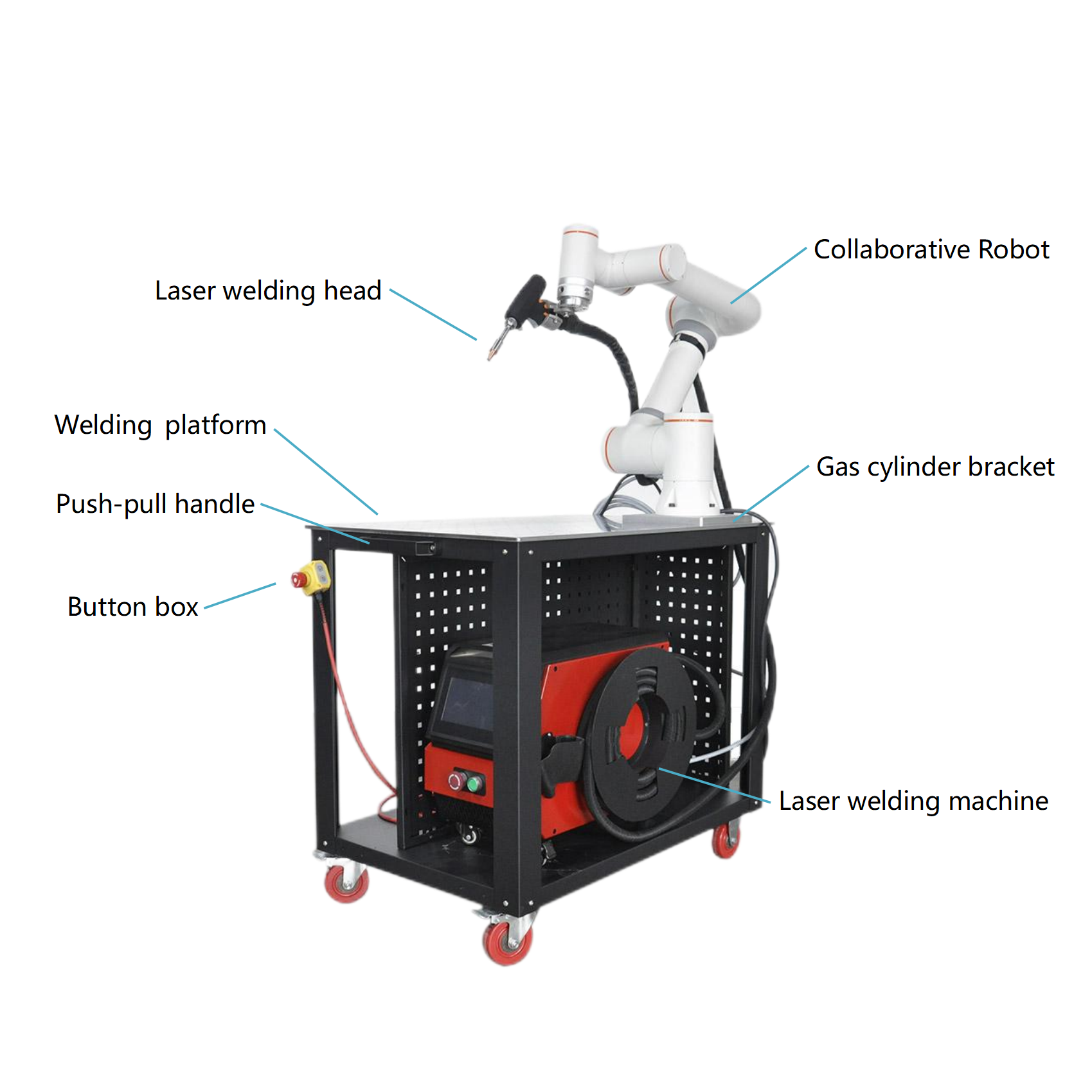

Sistem Tərkibi :

Avtomatlaşdırılmış robot lazer qaynaq sistemi sənaye robotu, lazer mənbəyi, optik lif, soyuducu, qaynaq başlığı, idarəetmə sistemi, elektron hasar, tozdan təmizləmə sistemi və təhlükəsizlik mühafizəsi qurğularından ibarətdir.

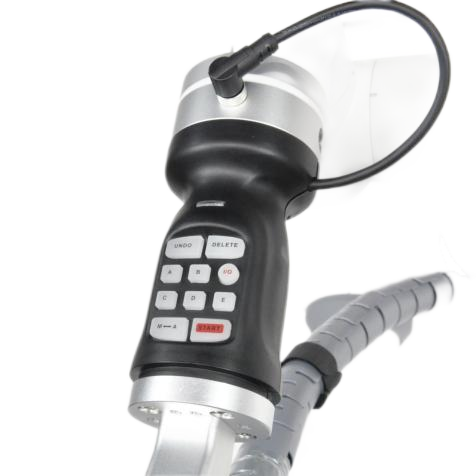

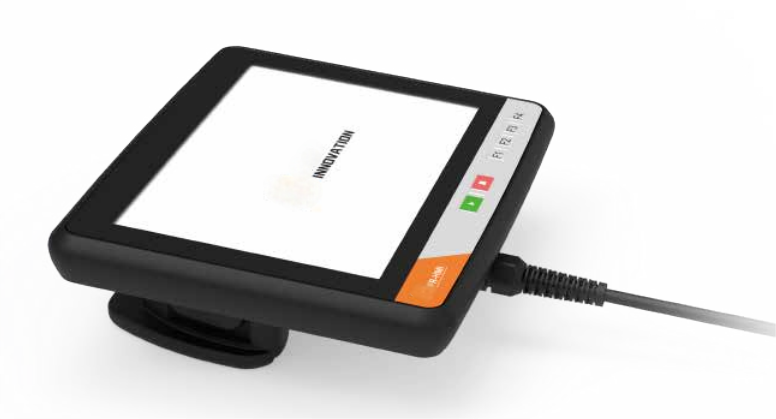

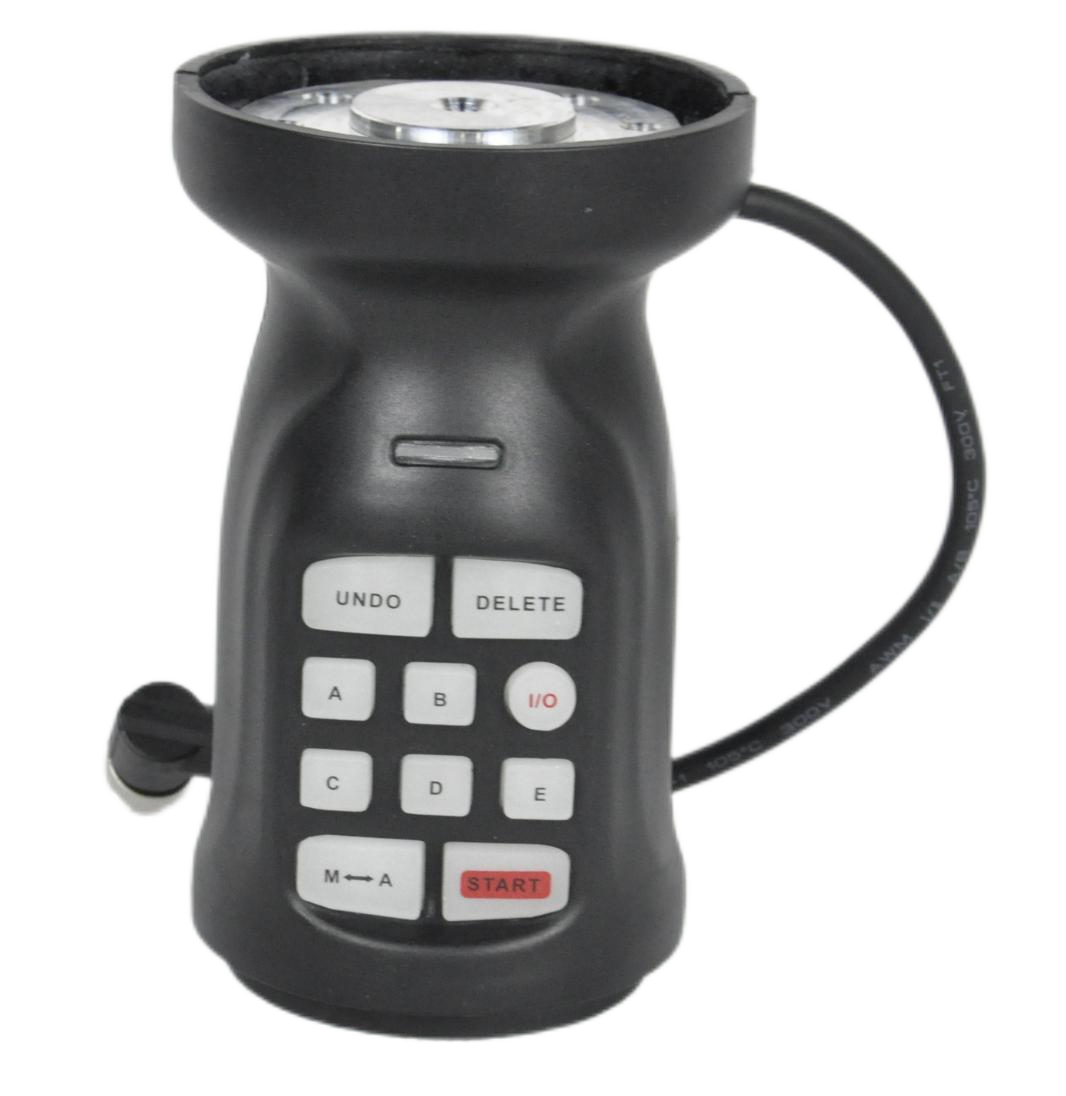

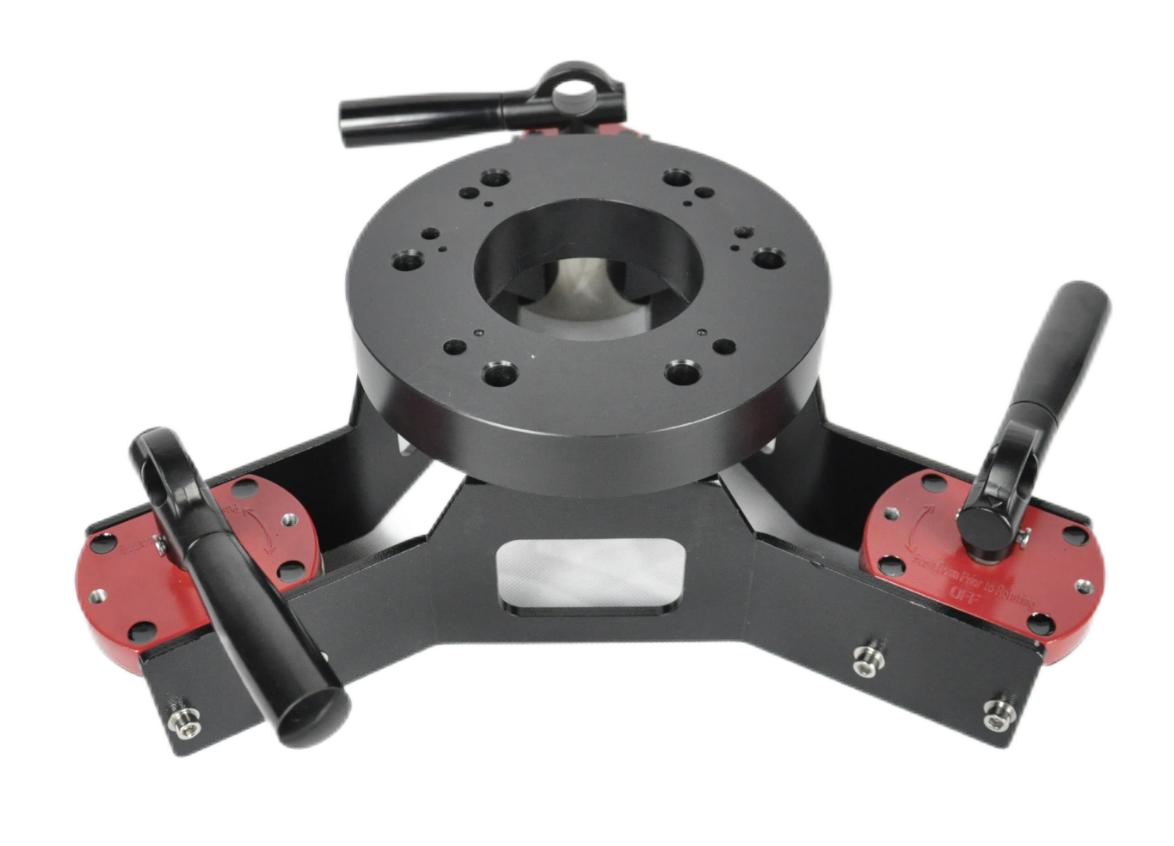

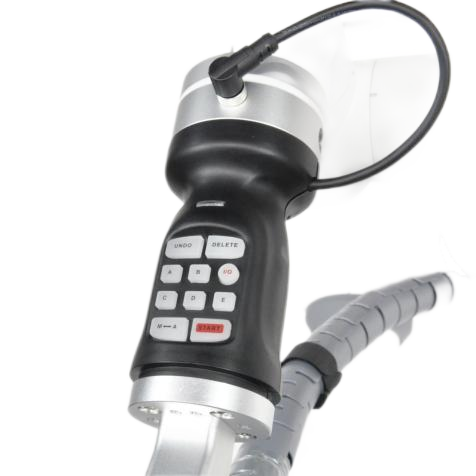

Sensor ekranlı tədris cihazı	Tel qidalandırıcı	Maqnit bazası	SmartTool tədris dəstəyi

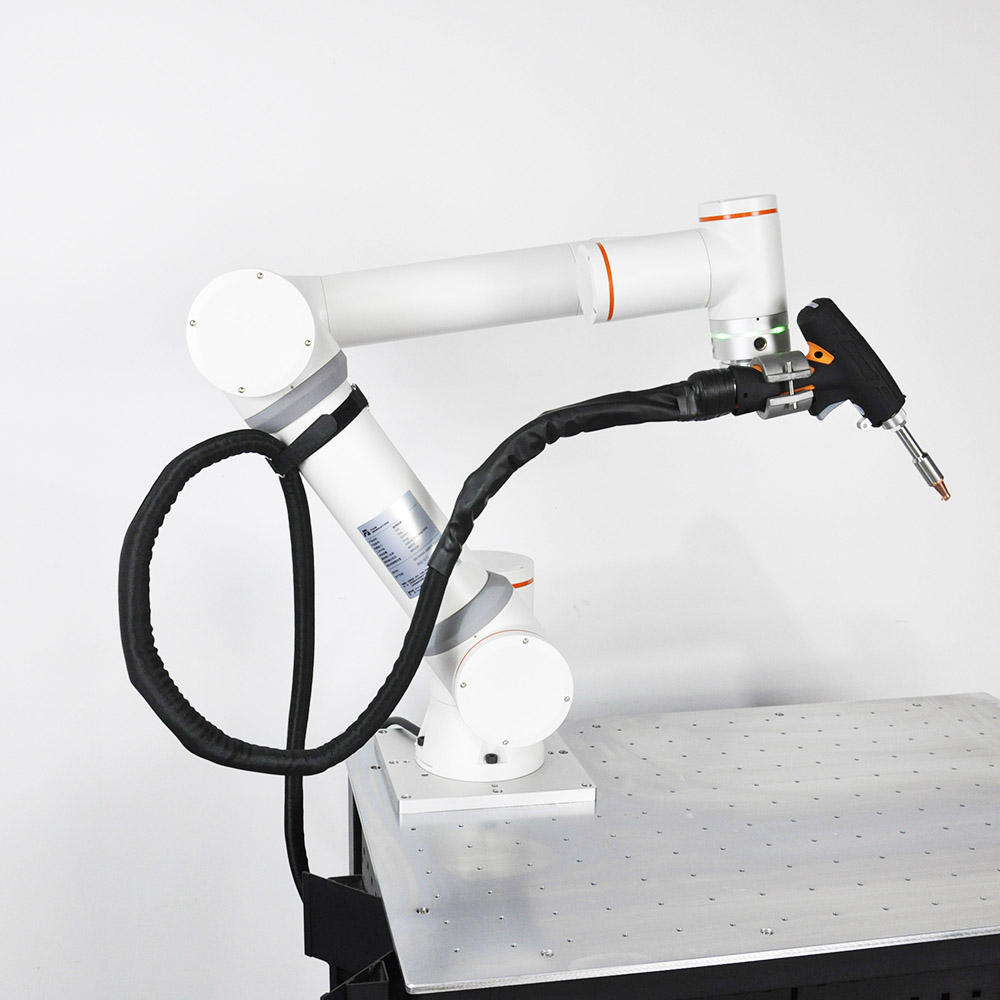

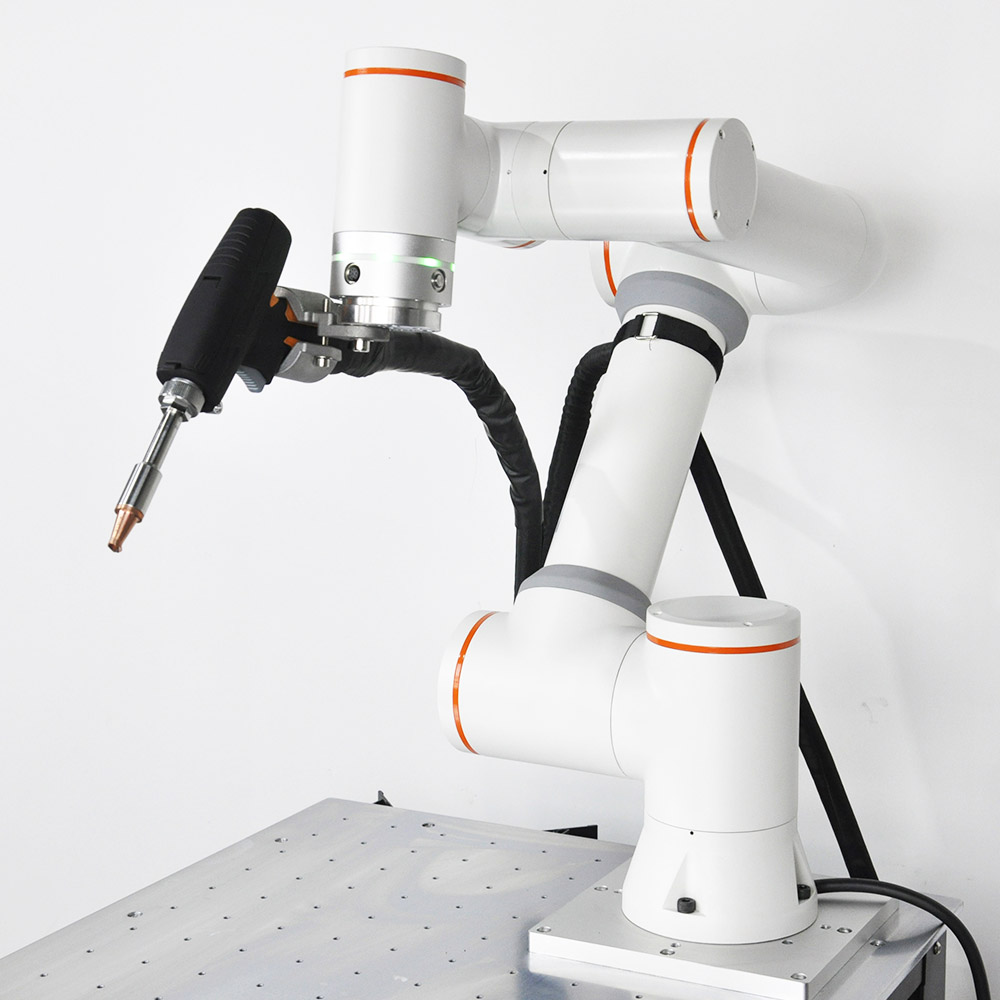

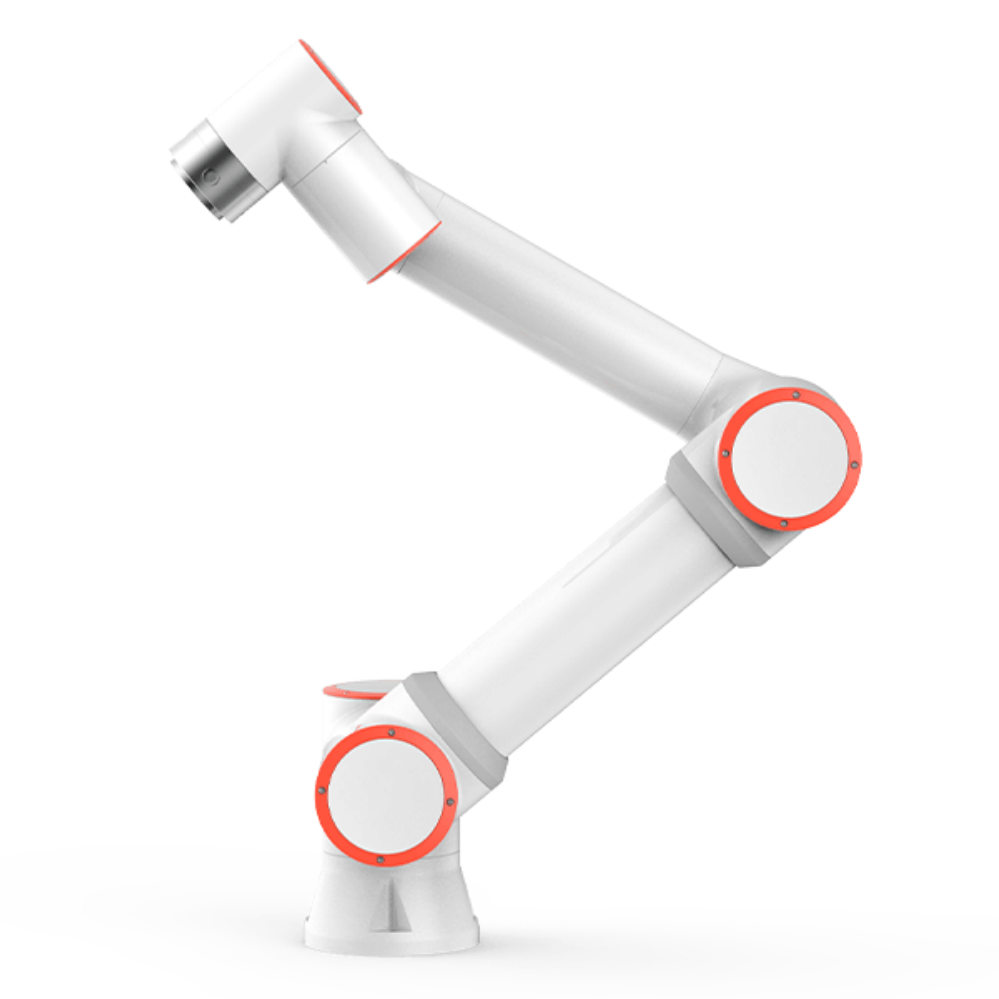

Birgə Robotlar :

Lazer qaynaq üçün xüsusi olaraq hazırlanmış kollaborativ robot insan-maşın birgə idarəetməsi üçün uyğun olan robot sürükləmə və toqquşmaya qarşı funksiyaları ilə təchiz edilmişdir. Quraşdırılmış lazer qaynaq prosesi alqoritmə əsas lazer qaynaq prosesini optimallaşdırmağa imkan verir. Yüksək dəqiqlikli hərəkətə nail olmaq üçün qabaqcıl servo idarəetmə sistemi istifadə olunur. Kompakt quruluş, yüksək sərtlik və yüngül bədən sürətli reaksiya və aşağı ətalətli hərəkətə imkan verir.



Robot Parametrləri :

Model	Cobot 3	Cobot 5	Cobot 10	Cobot 16	Cobot 20
Yük çəkisi	3KGS	5KGS	10KGS	16KGS	20KGS
Qol diapazonu	622mm	922mm	1400mm	1076mm	1868 mm
Təkrarlama dəqiqliyi	± 0,02 mm	± 0,02 mm	± 0,05 mm	± 0,03 mm	± 0,1 mm
Çəki	15 kq	22 kq	40 kq	40 kq	65 kq
ox	6 ox (İstəyə bağlı xarici fırlanma oxu və genişləndirmə yolu)
HMI	mobil terminal APP və ya 10,1 düymlük tədris kulon (İstəyə görə)
Ünsiyyət	I/O 、TCP/IP 、Modbus_TCP/RTU 、Profinet
İnkişaf mühiti	C#/C++/Python/java/ROS

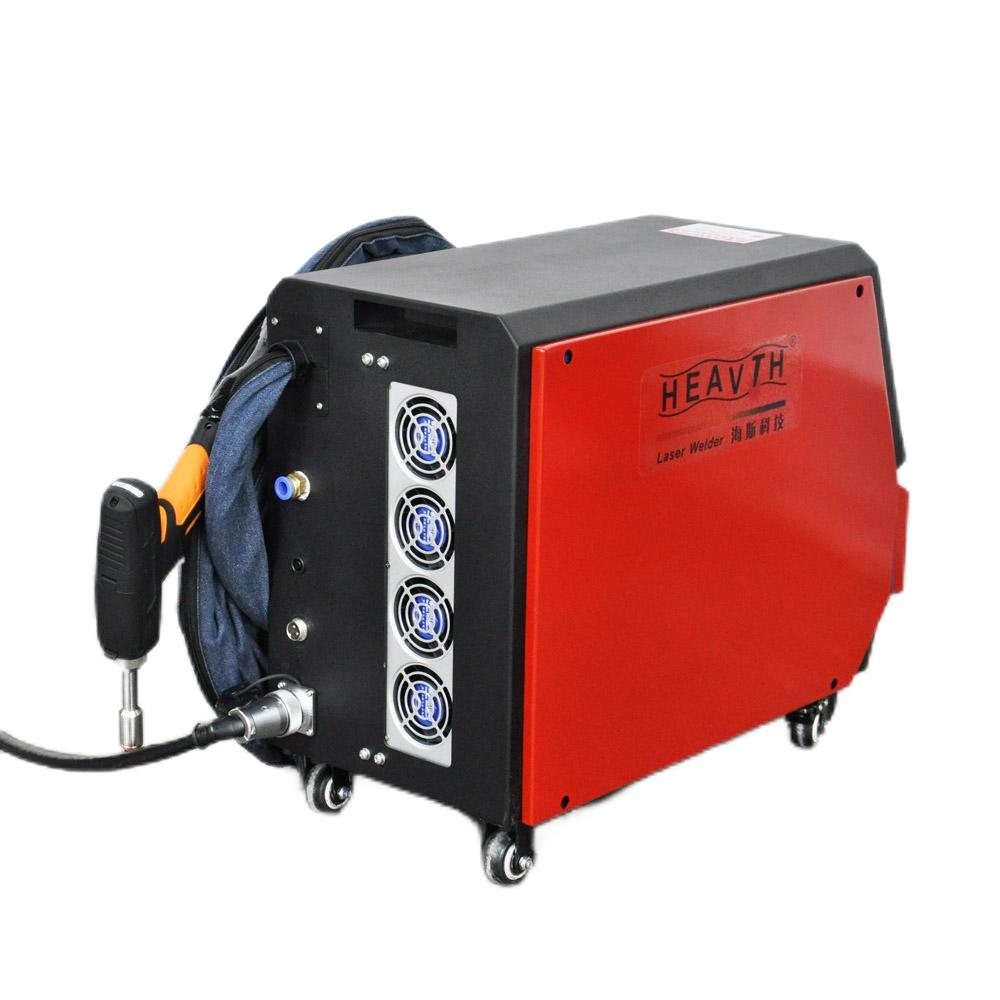

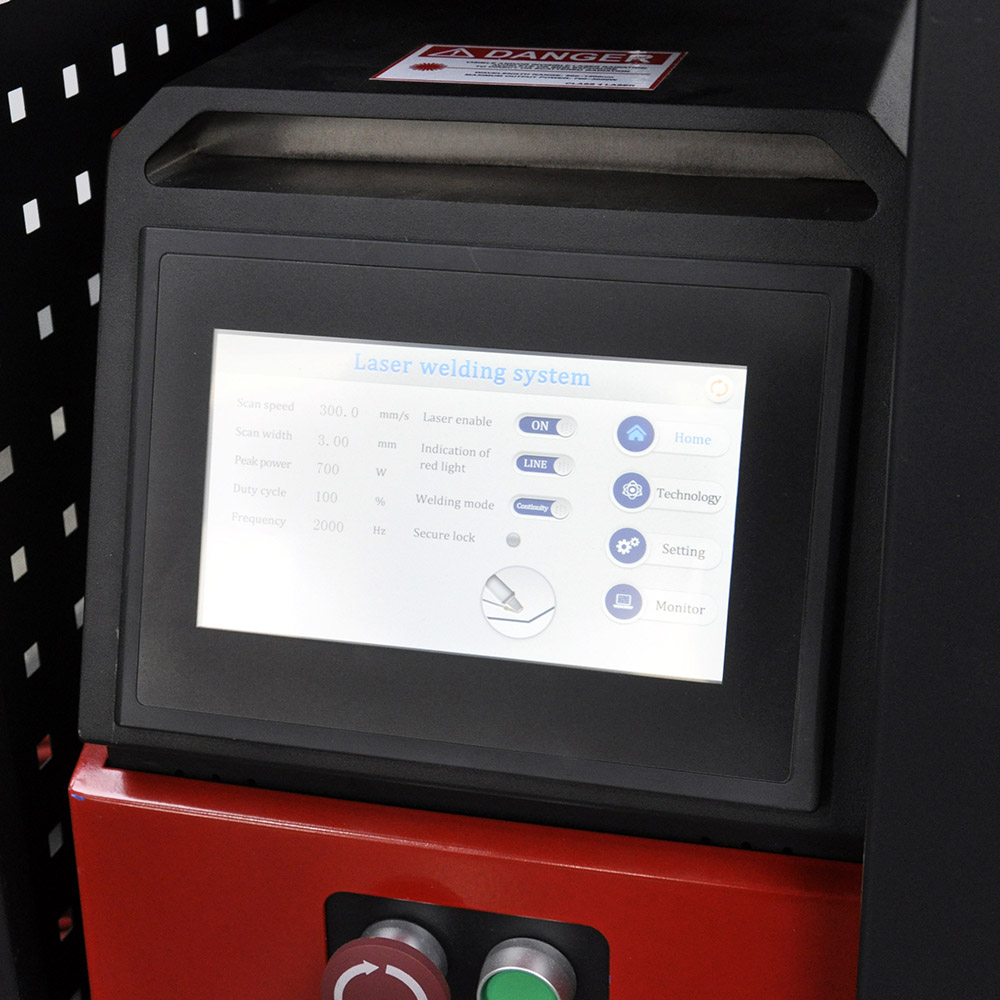

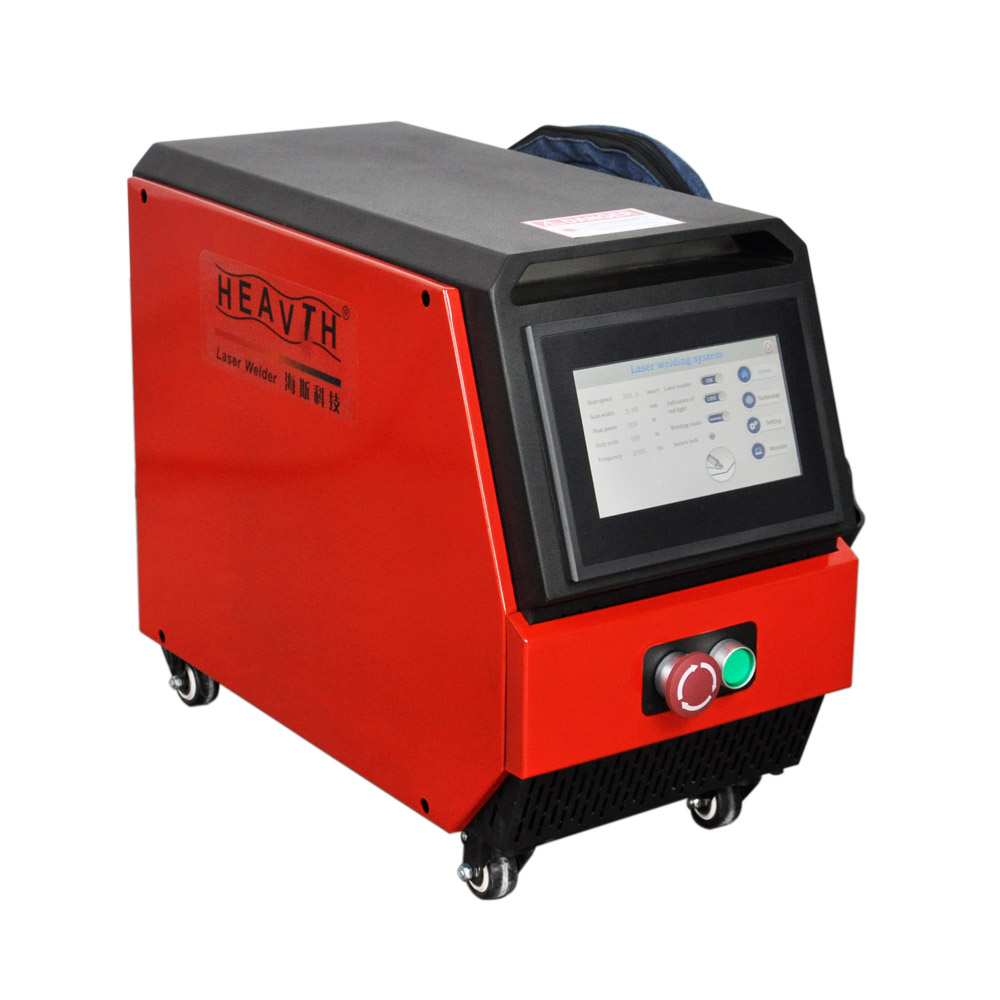

Lazer qaynaq maşını:

Hava ilə soyudulmuş lazer qaynaq maşını yüksək elektro-optik konversiya səmərəliliyi, yığcam ölçü, yaxşı şüa keyfiyyəti və texniki xidmət tələb olunmayan xüsusiyyətləri olan yüksək güclü fiber lazerdir. Bu sistem kiçik bir nöqtə və güclü nüfuza malik 25um-50um kiçik nüvə diametrli optik yoldan istifadə edir. Güc sıxlığı nöqteyi-nəzərindən, eyni gücdə nüvənin diametri nə qədər incə olarsa, lazer parlaqlığı bir o qədər yüksək olar və enerji də bir o qədər cəmləşir.

Lazer Parametrləri:

Model	A70i	A120i	A150i	A200i
Lazer mənbəyi	750W	1200W	1500W	2000W
Qoruyucu qaz	Arqon, Azot, Hava	Arqon, Azot, Hava	Arqon, Azot, Hava	Arqon, Azot, Hava
Tam nüfuz	2,5 mm	3,5 mm	4 mm	6 mm
Giriş Gücü	<2,2 kVt	<3,6 kVt	<4,5 kVt	<6 kVt
Soyutma rejimi	Hava soyutma	Hava soyutma	Hava soyutma	Hava soyutma
Ölçü	550*330*420mm	610*330*550mm	610*330*550mm	635*330*530mm
Ev sahibinin çəkisi	Təxminən 22 KG	Təxminən 38 KG	Təxminən 40 KG	Təxminən 50 KG
Elektrik təchizatı	AC220V 1PH	AC220V 1PH	AC220V 1PH	AC220V 1PH

Lazer qaynaq başlığı:

1. Nozzle və linzaları effektiv şəkildə qoruyan unikal inteqrasiya edilmiş soyutma strukturu və xüsusi hava axını dizaynına malikdir.

2. İnteqrasiya edilmiş korpus dizaynına optik linzaların tozla çirklənməsinin qarşısını almaq üçün təmiz və möhürlənmiş linza barelini təmin edən çoxsaylı qoruyucu linzalar dəsti daxildir.

3. Lazer qaynaq başlığı müxtəlif materiallar və qaynaq tələbləri əsasında seçilə bilən müxtəlif qaynaq nöqtəsi variantları təklif edir.

4. Qaynaq başlığının ləkə ölçüsü tənzimlənə bilər, bu, nüfuz dərinliyi və qaynaq muncuqunun eni üzərində çevik nəzarət etməyə imkan verir.

5. Yüksək dəqiqlikli doldurucu naqil prosesləri üçün dəqiq naqil qidalandırmasını təmin edən robota xas ağıllı naqil qidalandırıcı ilə təchiz edilmişdir.

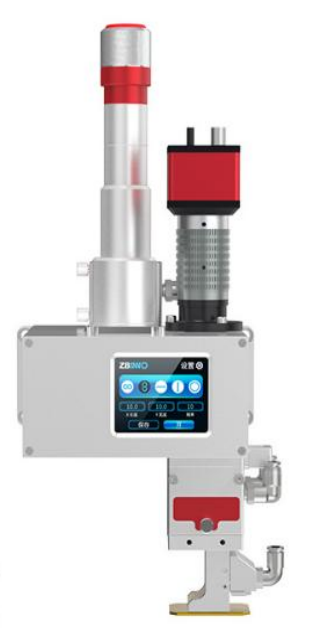

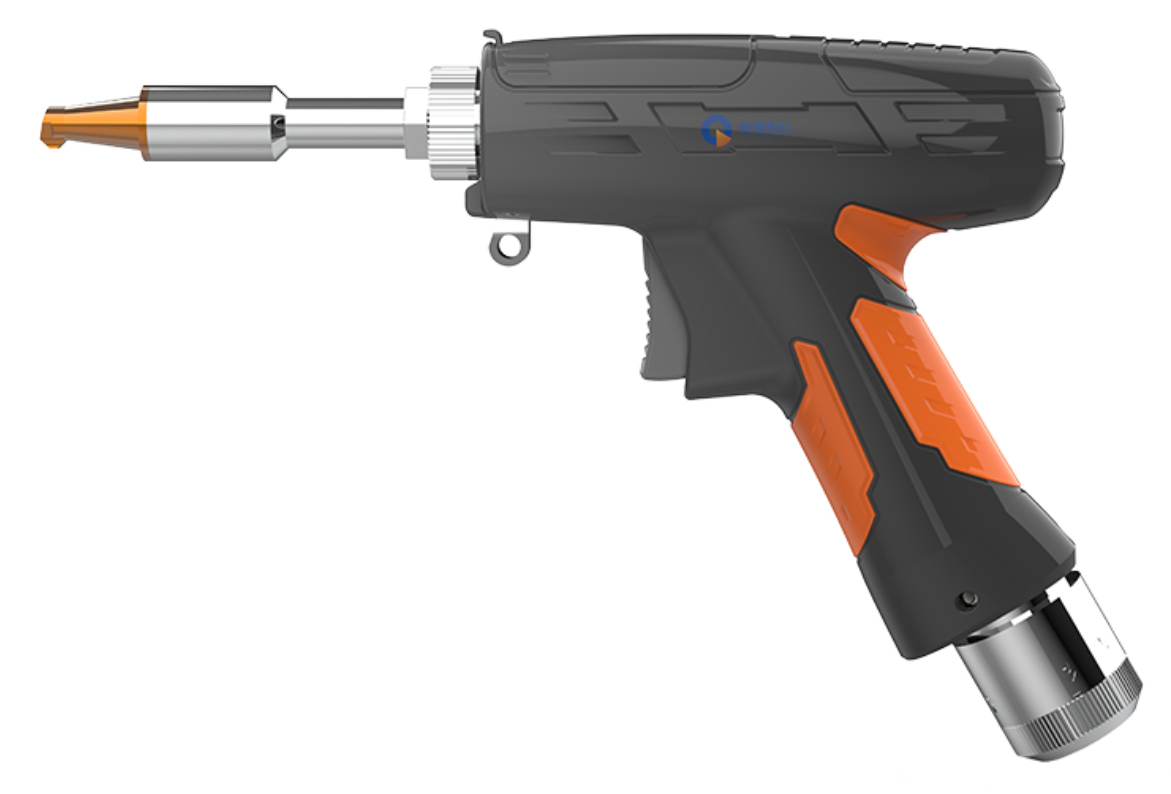

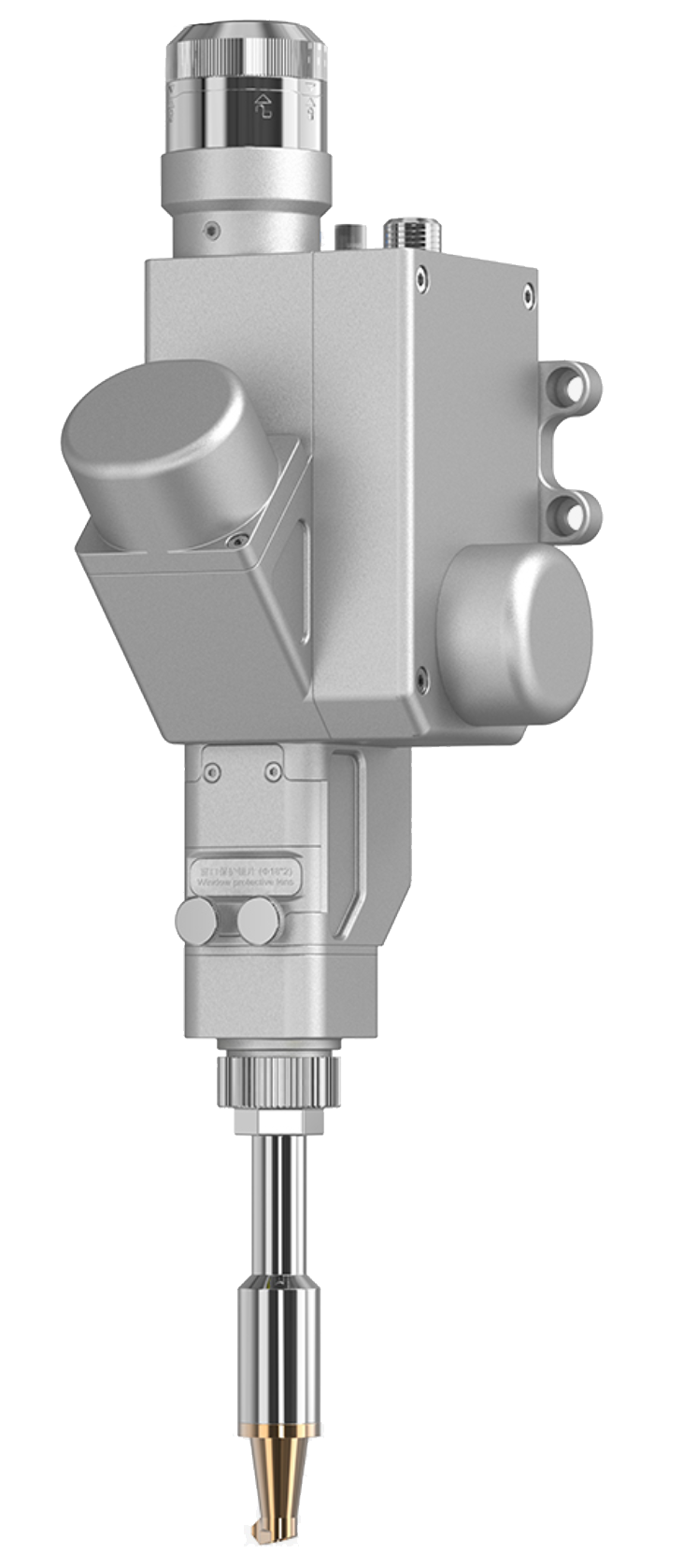

Əl lazer qaynaq başlığı	İki oxlu yırğalanan qaynaq başlığı	CCD ilə iki oxlu yırğalanan qaynaq başlığı

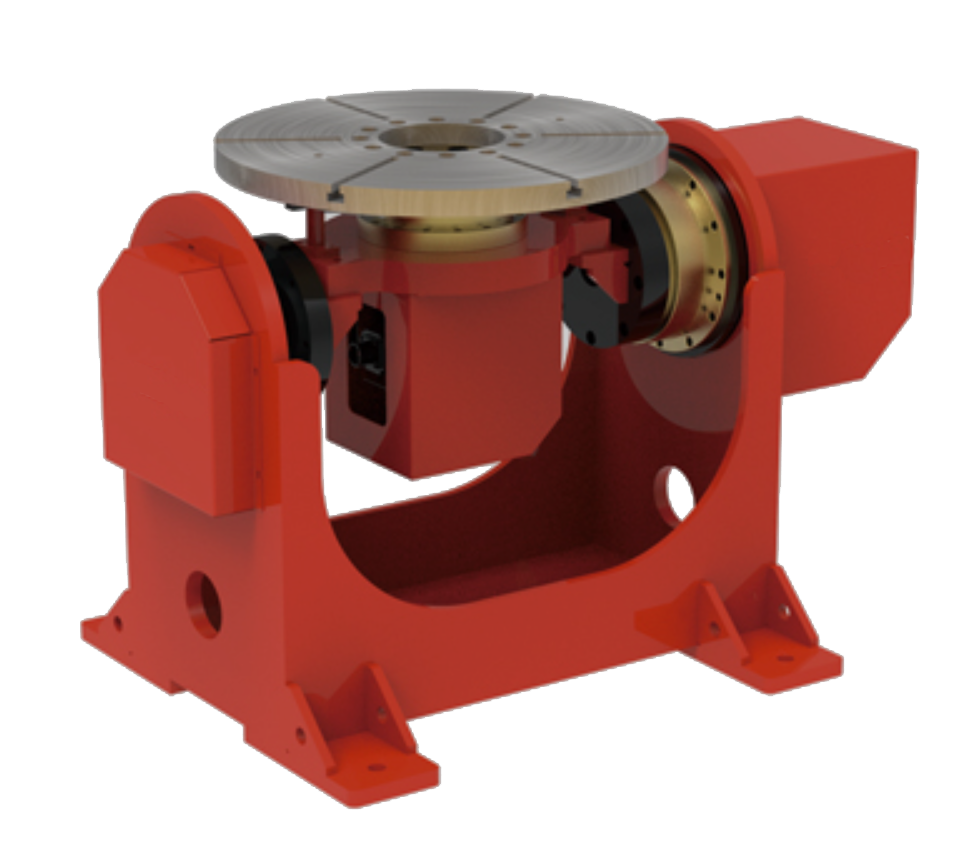

Yüksək dəqiqlikli yerləşdirici (isteğe bağlı):

Lazer qaynaq mövqeləndiricisi lazer qaynaq sistemi ilə birlikdə istifadə edilən səmərəli köməkçi avadanlıqdır. Onun əsas funksiyası iş parçasını dəqiq fırlatmaq, çevirmək və ya yerləşdirməklə qaynaq bucağını və qaynaq trayektoriyasını optimallaşdırmaq və bununla da yüksək keyfiyyətli və səmərəli avtomatlaşdırılmış qaynaq əməliyyatlarına nail olmaqdır.

Pozisioner, müxtəlif iş parçalarının struktur xüsusiyyətlərinə uyğun olaraq qaynaq duruşunu sərbəst şəkildə tənzimləyə bilər. Robot lazer qaynaq tabancası ilə birlikdə qaynaq dəqiqliyini və hazır məhsulun tutarlılığını xeyli yaxşılaşdırır. Mürəkkəb iş parçalarının tam mövqedə qaynaqlanmasına nail olmaq üçün əvəzsiz və vacib avadanlıqdır.

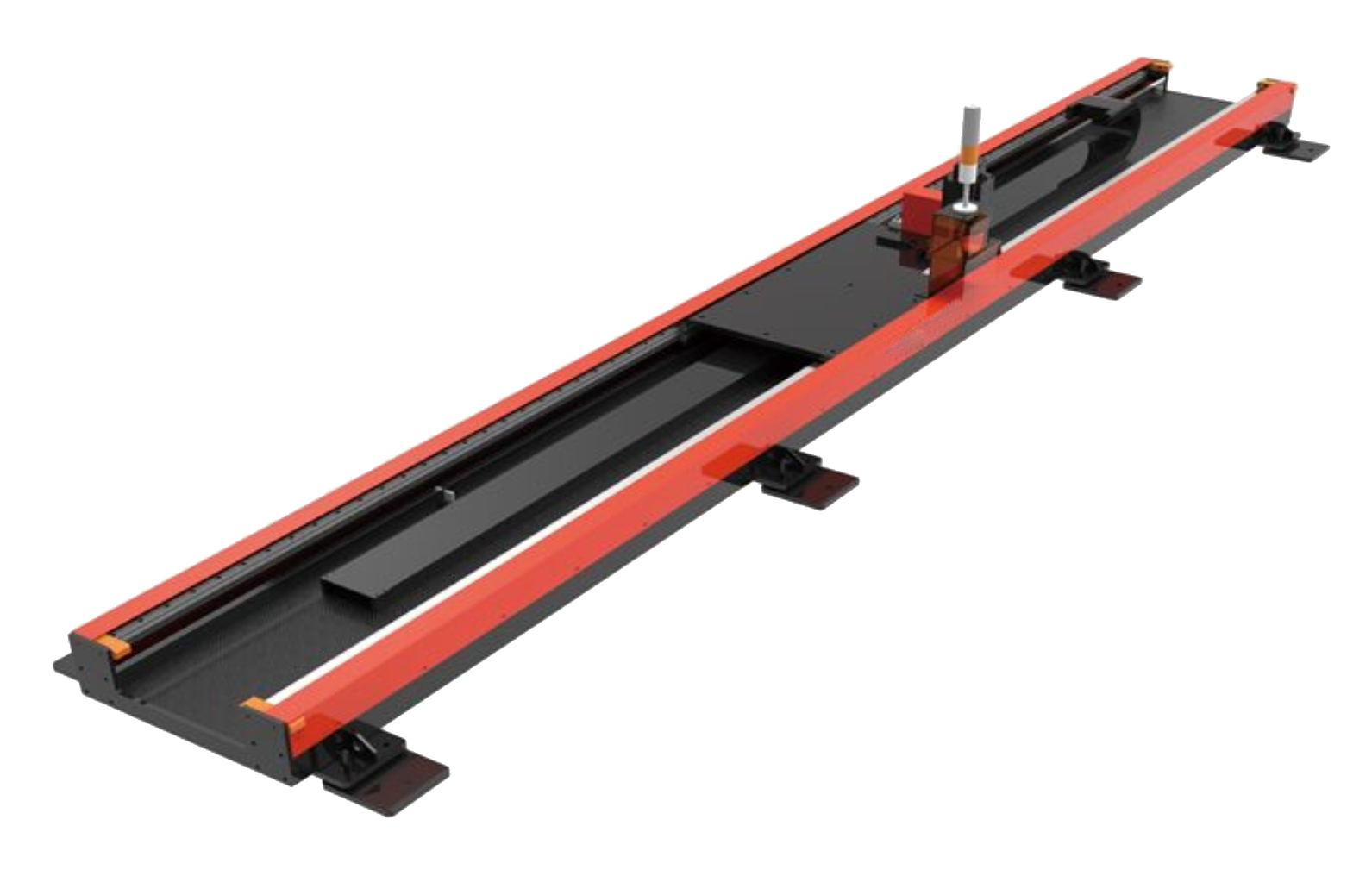

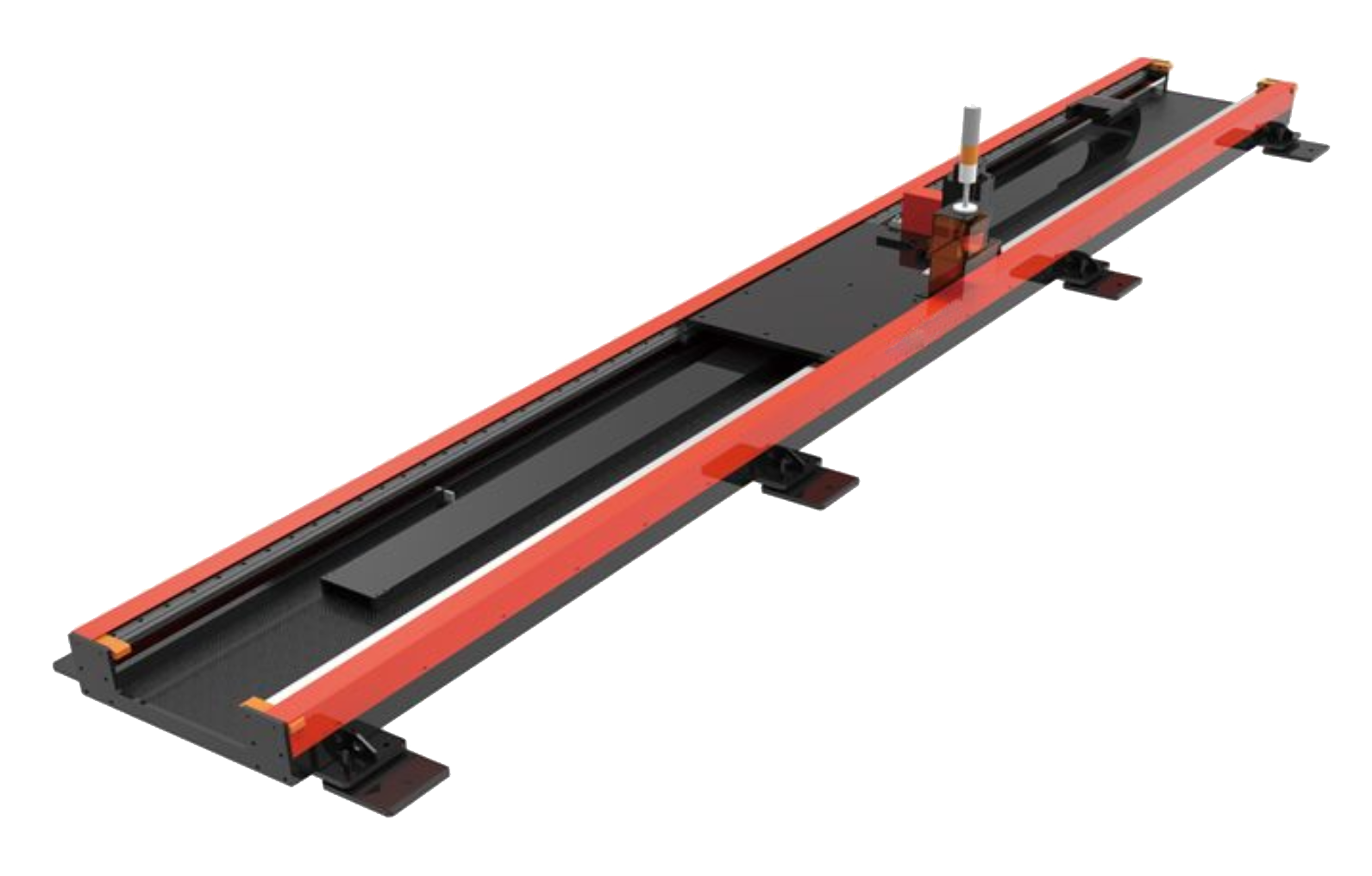

Qaynaq robotu yer relsi (isteğe bağlı):

Qaynaq robotunun yer relsi (həmçinin yer relsi, robot sürüşməsi kimi tanınır) robotun işləmə diapazonunu və çevikliyini yaxşılaşdırmaq üçün əsas genişləndirmə vahididir. Yerdə xətti rels quraşdırmaqla robot rels boyu yüksək dəqiqliklə hərəkət edə, çoxsaylı stansiyalarda və bir çox sahədə fasiləsiz avtomatlaşdırılmış qaynaq işlərinə nail olmaqla istehsal xəttinin çevikliyini və səmərəliliyini xeyli yaxşılaşdıra bilir.

Yerüstü rels sistemi robotun iş radiusunu genişləndirməklə yanaşı, lazer qaynağı, qövs qaynağı və nöqtə qaynağı kimi müxtəlif qaynaq proseslərində də istifadə edilə bilər. Böyük iş parçaları və böyük komponentlərin ağıllı qaynaq istehsalında əvəzolunmaz və vacib avadanlıqdır.







Standart Konfiqurasiya:

yox.	ad	Təsvir	Kəmiyyət	Foto
1	Birgə Robot	COBOT5	1 dəst
2	L aser qaynaq maşını	A70i Hava ilə soyudulur	1 dəst
3	Lazer qaynaq başlığı	İki oxlu yırğalanan qaynaq başlığı	1 təyin edin

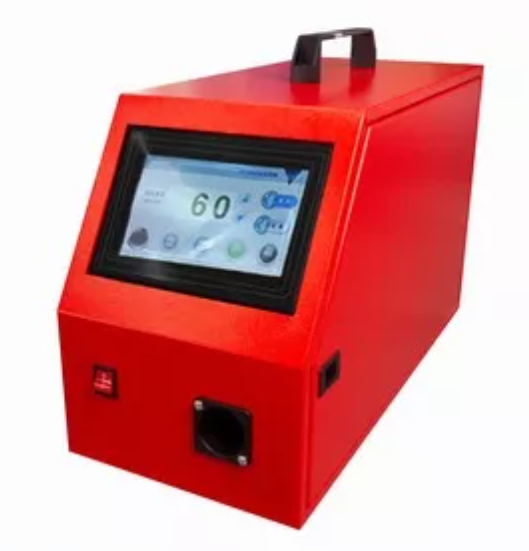

4	Tel qidalandırıcı	Robotlar üçün tel qidalandırıcı	1 dəst
5	Tədris paneli	Sensor ekranlı tədris paneli	1 dəst
6	Cobot maqnit bazası	Maqnit bazası	1 dəst
7	T hər bir tutacaq	SmartTool tədris dəstəyi	1 dəst
8	Pozisioner (isteğe bağlı)	Yüksək dəqiqlikli yerləşdirici	1 dəst
9	Yer relsi (isteğe bağlı)	Servo idarə olunan yer relsi	1 dəst

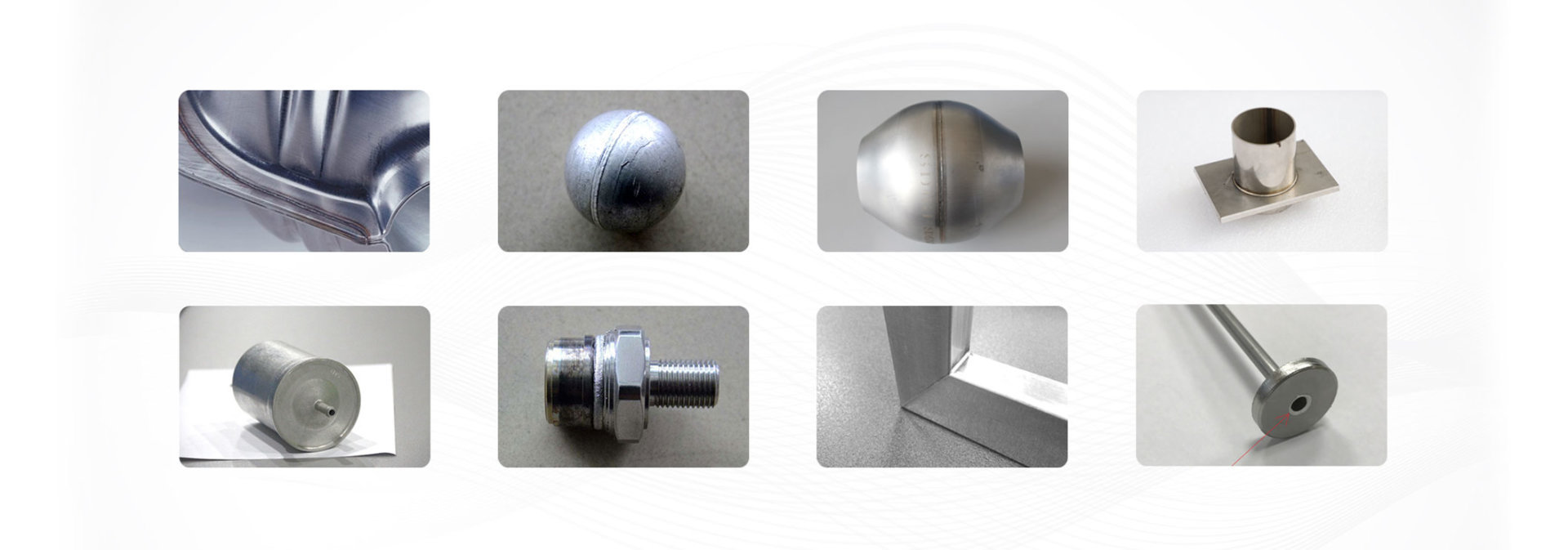

Qaynaq nümunəsi :



Lazer Avadanlığının Satışdan Sonra Xidmət Şərtləri

1. Quraşdırma və istismara vermə

a. Texniki heyətimiz müştərilərə avadanlıqların quraşdırılması və istismara verilməsində köməklik göstərir. Mallar alıcının çatdırılma yerinə çatdıqdan sonra mühəndislərimiz avadanlığın quraşdırılması və işə salınması üçün video texniki təlimat verir və müştərilərə avadanlıqların quraşdırılması, istismara verilməsi, texniki göstəricilərin yoxlanılması, təlim və çatdırılma işlərinin başa çatdırılmasında köməklik göstərirlər.

b. Uzaqdan quraşdırma və istismara vermə müqavilədə göstərilən müddətdə başa çatdırılmalıdır. Müqavilədə nəzərdə tutulmuş bütün avadanlıq şirkətimiz tərəfindən docking və quraşdırma və istismara verilməsini tamamlamaq üçün məsuliyyət daşıyır. Avadanlıq quraşdırıldıqdan və işə salındıqdan sonra sifarişçi avadanlığa öz-özünə baxış keçirməli və bütün texniki göstəricilərin texniki tələblərə cavab verməsini təmin etməlidir.

c. Sahədə quraşdırmaya və təlimə ehtiyacı olan müştərilər üçün istismara verilmə yerinə və oradan geriyə daşınma xərclərini müştəri öz üzərinə götürür və texniki personalın xidmət haqqı şirkətin yola düşməsindən geri qayıdana qədər hesablanan gündəlik 200 ABŞ dollarıdır (yəni, yerində xidmət vaxtı + gediş-dönüş daşıma vaxtı).

2. Qablaşdırma və daşınma

a. Uzun məsafəli dəniz və hava daşımaları üçün uyğun olan standart ixrac qablaşdırması, nəmə davamlı, pas və zərbəyə davamlıdır.

b. Daşıma rejimi: dəniz və hava daşımaları, daşıma öhdəlikləri müqavilənin şərtləri ilə müəyyən edilir.

c. Hər bir qablaşdırma qutusu ətraflı qablaşdırma siyahısı və keyfiyyət sertifikatı ilə müşayiət olunur. Müvafiq təlimatlar və bütün digər sənədlər və materiallar bağlama qutusuna əlavə olunur.

d. Çatdırılma yeri müştəri tərəfindən müəyyən edilmiş yerdir.

3. Təlim

Şirkət pulsuz texniki təlimlər verir. Quraşdırma və istismara verildikdən sonra şirkətimizin texniki işçiləri şirkətinizin operatorlarına operatorlar avadanlıqdan normal istifadə edə bilənə qədər ən azı 2 gün müddətində texniki təlimlər keçirəcək. Təlimin əsas məzmunu aşağıdakılardır:

1) Lazerlərin əsas bilikləri və prinsipləri;

2) Lazerlərin quruluşu, istismarı, saxlanması və onlara qulluq;

3) CNC sistemlərinin elektrik prinsipləri, işləməsi, proqramlaşdırılması və ümumi nasazlıqların diaqnostikası;

4) Lazer qaynaq prosesi;

5) Avadanlığın istismarı və gündəlik texniki qulluq;

6) Lazer emal təhlükəsizlik təhsili.

4. Satışdan sonrakı xidmət

1. Avadanlıq qəbul edildikdən sonra bütün maşının zəmanət müddəti bir ildir. Zəmanət müddətində sistemdə hər hansı problem yaranarsa, şirkətimizin texniki mühəndisləri istənilən vaxt telefon və ya video xidmətləri göstərəcək.

2. Avadanlığın zəmanət müddəti ərzində şirkətimiz avadanlığın  özünün keyfiyyətindən dəyən hər hansı zədə və ya zədə üçün pulsuz ehtiyat hissələrin dəyişdirilməsi və təmir xidmətlərinin göstərilməsi üçün məsuliyyət daşıyır. Adi istehlak materialları (məsələn, optik linzalar, qoruyucu linzalar) və istifadəçinin qeyri-qanuni istismarı nəticəsində baş verən qəzalar istisna olmaqla, hissələrin daşınma xərcləri müştəri tərəfindən ödənilir.

3. Şirkətimiz təqdim olunan məhsullara ömürlük texniki xidmət göstərir və istənilən vaxt avadanlıqla bağlı gündəlik məsləhət və təlimat verir. Zəmanət müddəti xaricində şirkətimiz hələ də müştərilərə geniş və güzəştli texniki dəstək və ehtiyat hissələrinin təchizatını təmin edir.

4. Şirkətimiz uzun müddətdir ki, müştərilər üçün pulsuz olaraq şirkətimiz tərəfindən ciddi şəkildə öyrədilmiş yüksək keyfiyyətli istismar və texniki xidmət texniklərini ehtiyatda saxlayır və hər zaman müştərilərə xidmət etməyə hazırdır. Texnik axtaran müştərilərin problemlərini həll edin.

5. Avadanlıq zavoddan çıxdıqdan sonra şirkətimiz istifadəçinin avadanlıqdan istifadəsinə dair müvafiq məlumatları mütəmadi olaraq izləyir və qeyd edir. Avadanlıqlara texniki xidmət başa çatdıqdan sonra şirkətimiz nasazlığın səbəbi, aradan qaldırılması tədbirləri, texniki xidmətin başa çatması və bərpa vaxtı və tarixini tələb edənə məlumat verəcəkdir.

6. Şirkətimiz proqram təminatının təkmilləşdirilməsi ilə bağlı tələbkarı vaxtında məlumatlandırmağı və proqram təminatının təkmilləşdirilməsi xidmətlərini pulsuz təqdim etməyi vəd edir.

7. Şirkətimiz müntəzəm olaraq texniki işçiləri istifadəçilərə pulsuz texniki cavab səfərləri təmin etmək üçün təşkil edir.
