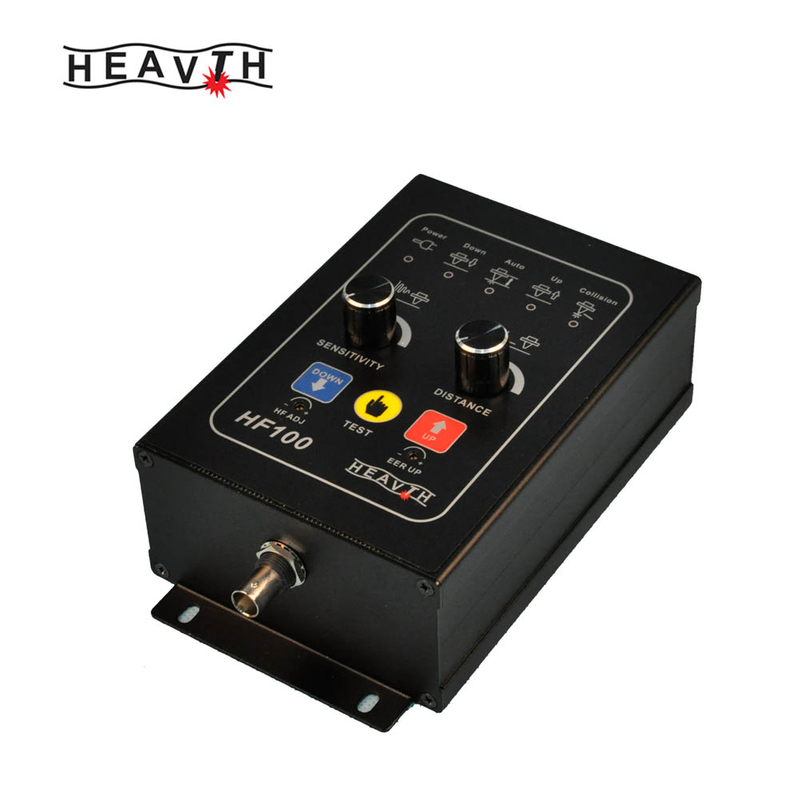

HF100 Capacitive Torch Height Controller

คำอธิบายทั่วไป

คุณภาพการตัดสำหรับกระบวนการตัดความร้อนได้รับผลกระทบจากปริมาณการกวาดล้างระหว่างปลายคบเพลิงและวัสดุตัด

การควบคุมช่วงการกวาดล้างอัตโนมัติช่วยให้คุณสามารถตัดคุณภาพได้อย่างราบรื่นด้วยความเร็วที่สูงขึ้นด้วยปริมาณที่น้อยที่สุด

HF100 ช่วยให้คุณบรรลุและรักษาจำนวนการกวาดล้างการตัดที่เหมาะสมและสามารถให้ข้อได้เปรียบทางเศรษฐกิจดังต่อไปนี้:

•เวลาเตรียมการน้อยลงเนื่องจากคอนโทรลเลอร์ HF100 จะสร้างระยะห่างที่ถูกต้องได้อย่างรวดเร็ว

•เพิ่มผลผลิตอันเป็นผลมาจากความเร็วในการตัดที่สูงขึ้น

•คุณภาพการตัดที่เหมาะสมลดหรือไม่จำเป็นต้องประมวลผลการประมวลผลทุติยภูมิ

•เครื่อง CNC อัตโนมัติเต็มรูปแบบ

คอนโทรลเลอร์ HF100 ยังให้ข้อได้เปรียบดังต่อไปนี้:

•วัดการกวาดล้างโดยใช้ระบบ capacitive ช่วยให้การตั้งค่าที่ทำซ้ำได้และการบำรุงรักษาของการกวาดล้างที่ปรับครั้งเดียว

•มอเตอร์ตัวยกถูกควบคุมโดยแอมพลิฟายเออร์ H-Bridge Pulse Width Modulated (PWM) ของ Transistorized โดยใช้คำติชมแรงดันไฟฟ้าเกราะและข้อ จำกัด ในปัจจุบันที่ปรับได้

•สำหรับวัตถุประสงค์อัตโนมัติตรรกะการควบคุมแบบบูรณาการมีสัญญาณในตำแหน่งที่สามารถใช้ในการตรวจจับการตัดลึกหรือการชนด้วยทิป

•การหดตัวอัตโนมัติของคบเพลิงหากสายเคเบิลความถี่สูงเสียหรือเสียหาย คุณสามารถแทนที่คุณสมบัตินี้เมื่ออยู่ในโหมดแมนนวลและตัดต่อไปจนกว่าปัญหาจะสามารถแก้ไขได้

•การหดกลับอัตโนมัติในโหมดแมนนวลหากการชนเกิดขึ้นกับชิ้นงานหรือทิป การดำเนินการย้อนกลับจะหยุดลงเมื่อการปะทะถูกล้างออก

•อัพเกรดเข้ากันได้กับคอนโทรลเลอร์ HFA2

พารามิเตอร์ทางเทคนิค HF100

แหล่งจ่ายไฟ： DC/AC24V ± 10%， 50/60 Hz, 150 W

มอเตอร์นักกีฬา： 24 VDC มอเตอร์

env. อุณหภูมิ:

กล่องควบคุม： -10 ℃∽ 60

สาย HF： -55 ℃∽200℃

ระยะทางความรู้สึก： 1 มม. -30 มม.， ปรับได้。

ความแม่นยำ： ± 0.2 มม.

สาย HF： 1,000 มม. 75ohm

ประเภทเซ็นเซอร์： แหวน

แหวนเซ็นเซอร์： เส้นผ่านศูนย์กลางด้านนอก 80 มม.，

เส้นผ่านศูนย์กลางด้านใน 40 มม.

ขนาดที่อยู่อาศัย: 180 มม. x 105 มม. x 65 มม. （l × w × d）

น้ำหนัก： กล่องคอนโทรลเลอร์ 0.9 กก.

กล่องควบคุมที่มีส่วนประกอบเซ็นเซอร์ 1.3 กิโลกรัม
