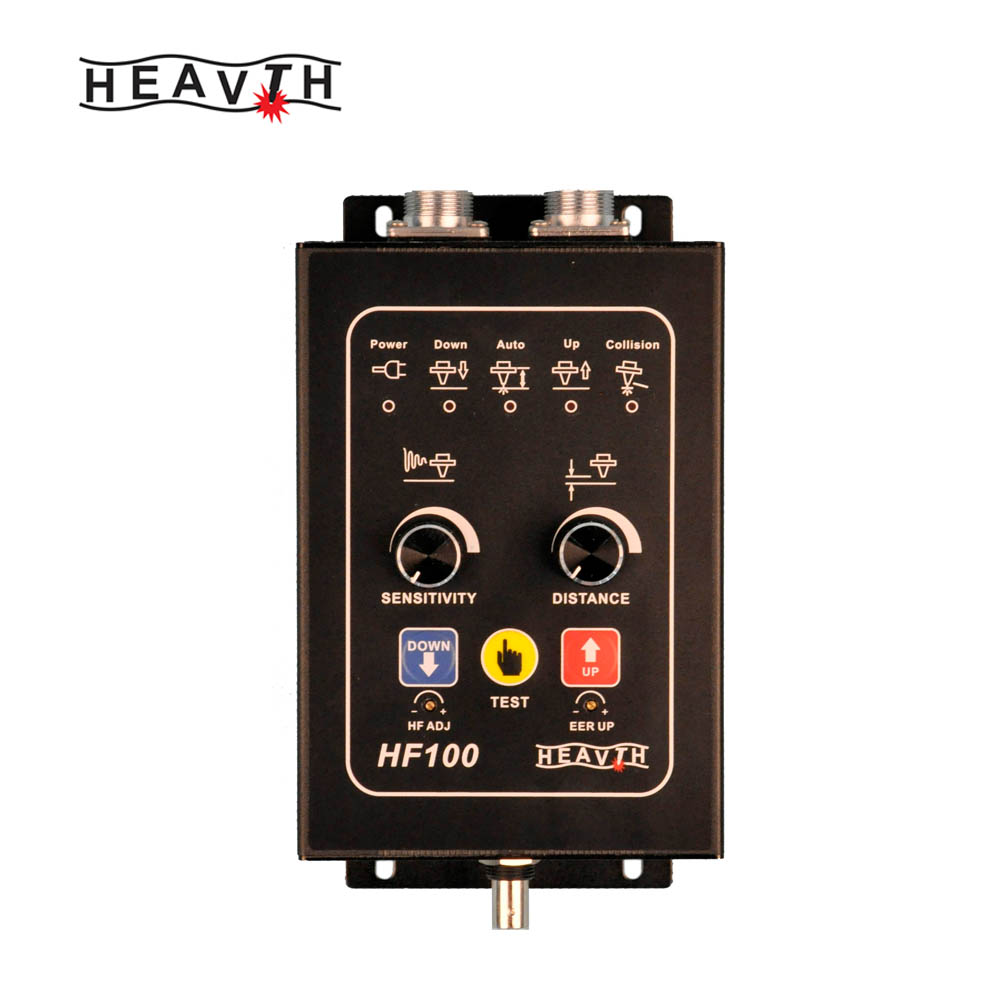

Kontrollues i lartësisë së pishtarit kondensativ HF100

Përshkrimi i përgjithshëm

Cilësia e prerjes për proceset e prerjes termike ndikohet nga sasia e hapësirës midis majës së pishtarit dhe materialit prerës.

Kontrolli automatik i hapësirës së hapësirës ju lejon të bëni një prerje të qetë dhe cilësore me shpejtësi më të larta me sa më pak skorje.

HF100 ju lejon të arrini dhe ruani sasinë optimale të pastrimit të prerjes dhe mund të ofrojë avantazhet ekonomike të mëposhtme:

• Më pak kohë përgatitjeje sepse kontrolluesi HF100 vendos shpejt sasinë e saktë të pastrimit.

• Rritja e produktivitetit si rezultat i shpejtësive më të larta të prerjes.

• Cilësi optimale e prerjes, duke reduktuar ose eliminuar nevojën për përpunim dytësor.

• Makina CNC plotësisht automatike.

Kontrolluesi HF100 ofron gjithashtu përparësitë e mëposhtme:

• Hapësira matet duke përdorur një sistem kapacitiv që lejon vendosjen e riprodhueshme dhe mirëmbajtjen e hapësirës së rregulluar dikur.

• Motori ngritës kontrollohet nga një përforcues i moduluar me gjerësi pulsi të moduluar (PWM) të transistorizuar me urë H, duke përdorur reagimin e tensionit të armaturës dhe kufizimin e rregullueshëm të rrymës.

• Për qëllime automatizimi, logjika e integruar e kontrollit ofron një sinjal në pozicion që mund të përdoret gjithashtu për të zbuluar ndërprerjet ose përplasjet me këshilla.

• Tërheqje automatike e pishtarit nëse kablloja e frekuencës së lartë është thyer ose dëmtuar. Mund ta anashkaloni këtë veçori kur jeni në modalitetin manual dhe të vazhdoni prerjen derisa problemi të korrigjohet.

• Tërheqja automatike në modalitetin manual nëse ndodh një përplasje me copën e punës ose majë. Veprimi i tërheqjes ndalon kur të eliminohet përplasja.

• Përmirësimi i pajtueshëm me kontrolluesin HFA2

Parametri teknik HF100

Furnizimi me energji elektrike: DC/AC24V±10%, 50/60 Hz, 150 W

Motori ngritës: MOTORI 24 VDC

ENV. Temperatura:

Kutia e kontrollit: -10℃∽℃60

Kabllo HF: -55℃∽200℃

Distanca e ndjeshmërisë: 1mm-30mm, e rregullueshme.

Saktësia: ±0,2 mm

Kabllo HF: 1000mm 75ohm

Lloji i sensorit: Unaza

Unaza e sensorit: Diametri i jashtëm 80 mm,

Diametri i brendshëm 40 mm

Dimensionet e shtëpisë: 180 mm x 105 mm x 65 mm (L×P×D)

Pesha: Kutia e komandimit 0.9 kg

Kuti kontrolli me komponentë sensor 1.3 kg
