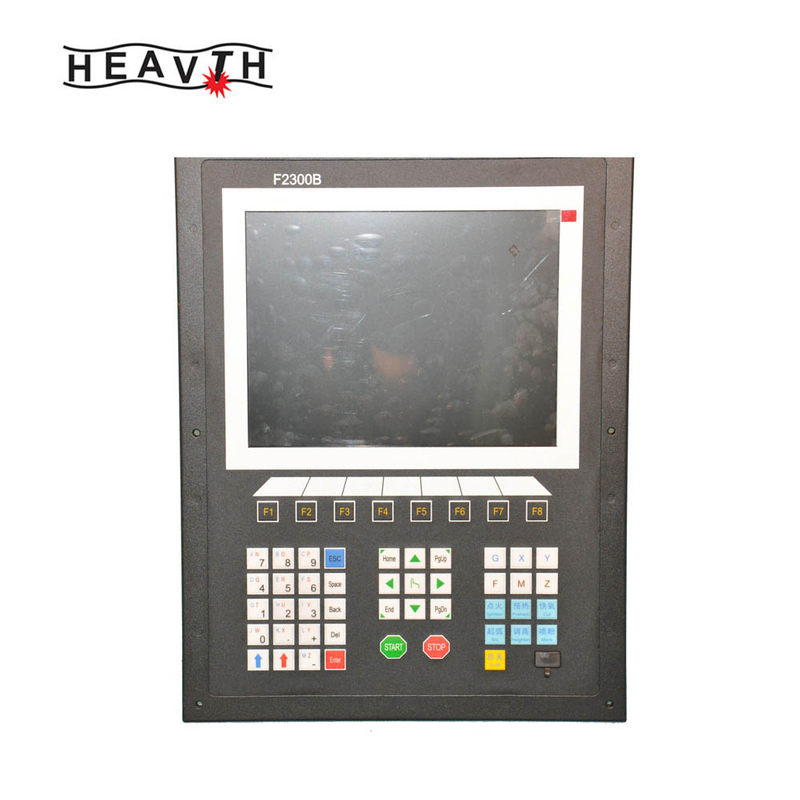

F2300B CNC-BESTURINGSSYSTEEM

KENMERKEN VAN HET SYSTEEM

1） 10,4 inch 800*680 dots kleuren-LCD.

Man-Machine-Dialog-software en professioneel sneltoetsontwerp voor eenvoudige snijbediening, gebruiksvriendelijk als de EDGE-controller van Hypertherm.

2）Meertalig bestandssysteem en menu, en het menu kan slechts met één toets worden omgeschakeld.

3) De DSP-kern kan de machinebeweging op hoge snelheid nauwkeurig, stabiel en met weinig geluid besturen.

4) De afstandsbediening over lange afstand kan de machine besturen om vooruit, achteruit, links, rechts en snijden te starten, stoppen enzovoort (optionele configuratie).

5) Ondersteuning van de EIA-code (G-code) en verschillende FastCAM、FreeNest、SmartNest、IBE-software.

6) compact toetsenbordontwerp en eenvoudig in te voeren bestanden.

7) Bewerkingen zoals proportiezoom, roteren, spiegelen, arrayweergave, hoekaanpassing van stalen plaat ... allemaal beschikbaar en hebben een professionele oplossing in de CNC-controller.

8) Het coördinatensysteem kan worden aangepast om de tweedimensionale coördinaten van alle acht soorten te ondersteunen.

9) Alle typen invoer- en uitvoerpoorten en het nummer kunnen worden aangepast (normaal open of normaal gesloten)

10) Systeemzelfdiagnose voor eenvoudige probleemoplossing.

11) alle functies en technieken kunnen online worden geüpgraded

12) Importeer en exporteer bestanden per enkele of alle bestanden.

13) Ondersteun de vier soorten modi Flame, Plasma, Dusting Draw en Demonstration.

14) Vlam en plasma zijn gescheiden in de IO-besturingspoorten.

15) Ondersteuning van THC, voorverwarmen op twee niveaus, doorboren op drie niveaus in vlammodus.

16) Plasmaboogfeedback, positioneringsfeedback, schakelt de boog automatisch in de hoek uit.

17) Ondersteun het snijden van randen. Het kan de voorverwarmtijd voor de dikke stalen plaat besparen.

18) Bewegingssnelheid kan realtime versnelling of vertraging zijn.

19) Afhankelijk van de plaatdikte wordt de snijsnelheid automatisch beperkt door een snelheidslimiet in de hoek, waardoor overbranden effectief wordt voorkomen.

20）Dynamische/statische illustratie van het proces, grafische in- en uitzoomen, dynamisch volgen van het afsnijpunt onder de zoomstatus.

21) Onthoud automatisch de werksituatie en het laatste snijpunt wanneer het wordt uitgeschakeld.

22） De functie 'Snij-offset' kan verspilling van de stalen plaat voorkomen wanneer de nesting van de plaat verkeerd wordt berekend.

23) Stel verschillende administratieve bevoegdheden en het bijbehorende wachtwoord in om de belangen van managers te beschermen.

TECHNISCHE STANDAARD

1） Controle-as: 2

2) Controlenauwkeurigheid: +/- 0,001 mm

3) Coördinaatbereik: +/- 99999,999 mm

4） Max. pulsen: 200 kHz Max. snelheid: 15.000 mm/m

5） Max. coderegels: 150.000 regels

6) Maximale grootte van een enkel codebestand: 4M

7) Tijdresolutie: 10 ms

8) Werkspanning: DC 24V ingang

9) Werktemperatuur: -10℃-60℃. Relatieve vochtigheid, 0-95%

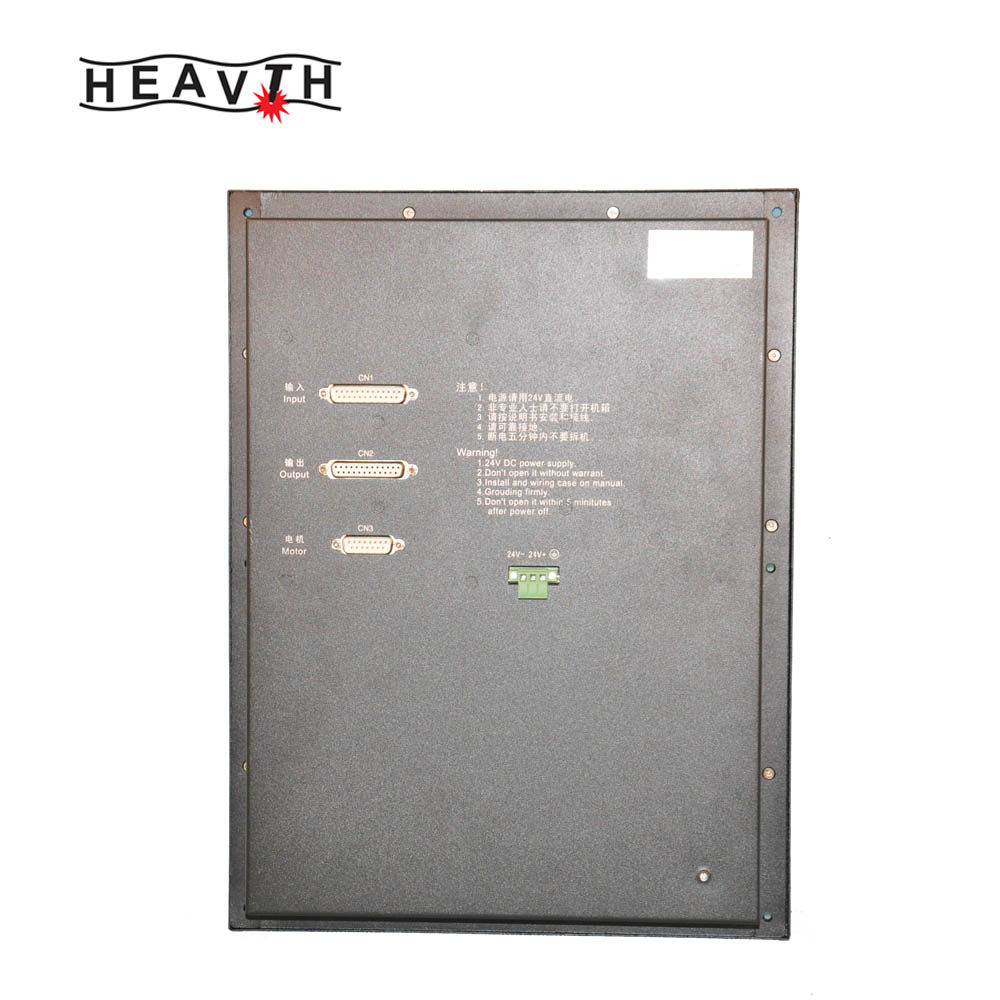

SYSTEEMINTERFACE

1) 15-pins interface van 2 assen van motoraandrijving.

2) 25-pins interface van 16 kanalen optische koppeluitgangen, maximale terugstroomstroom 300mA.

3) 25-pins interface van 16 kanalen optische paaringangspoorten, maximale uitgangsstroom 300mA.

4) USB-interface op het voorpaneel.

5) Breid IO-invoer-/uitvoerpoorten, PWM-invoerpoorten, analoge invoerpoorten uit.
