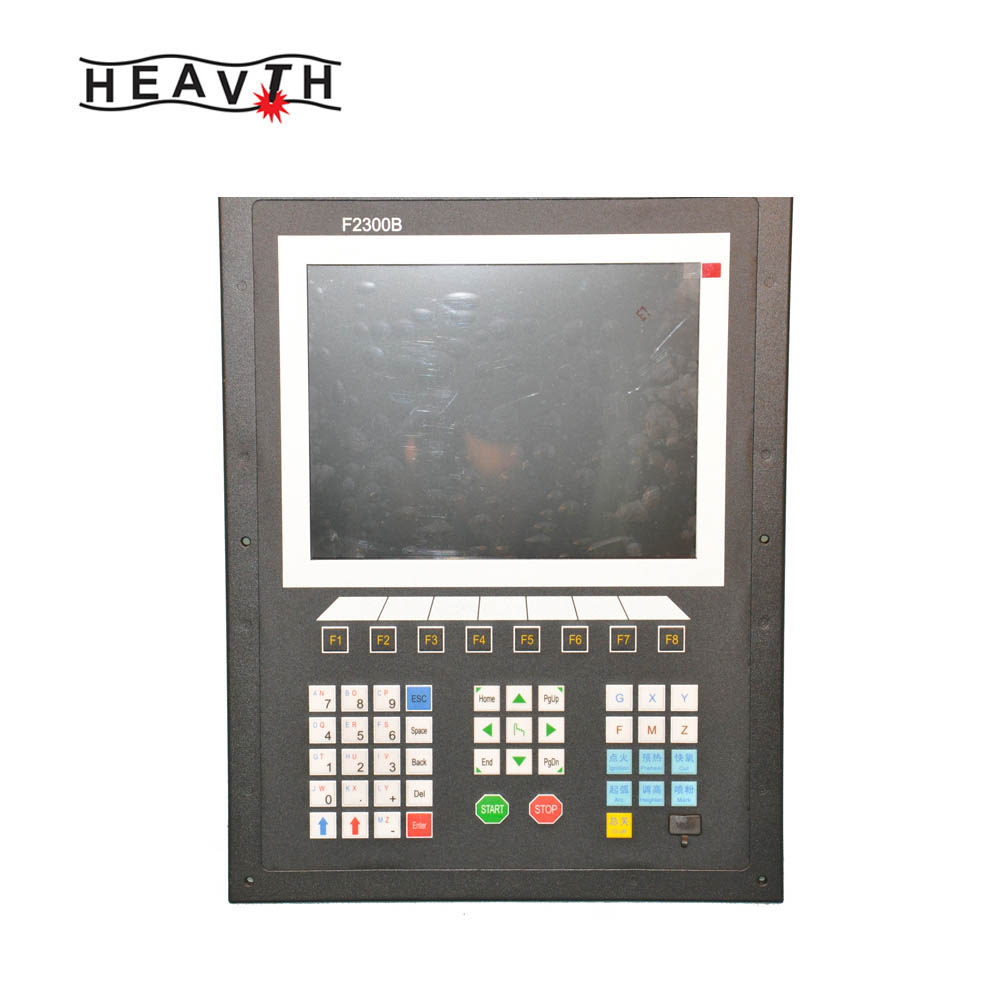

F2300B CNC UPRAVLJAČKI SUSTAV

KARAKTERISTIKE SUSTAVA

1） 10,4 inča 800*680 točaka LCD u boji.

Softver Man-Machine-Dialog i profesionalni dizajn vrućih tipki za jednostavno rezanje, jednostavan za korištenje poput Hyperthermovog EDGE kontrolera.

2）Višejezični sustav datoteka i izbornik, a izbornik se može prebacivati ​​samo jednom tipkom.

3）DSP jezgra može kontrolirati kretanje stroja velikom brzinom precizno, stabilno i uz nisku razinu buke.

4） Daljinski upravljač može upravljati strojem za kretanje naprijed, nazad, lijevo, desno i početak rezanja, zaustavljanje i tako dalje (opcijska konfiguracija).

5) Podržava EIA kod (G kod) i razne softvere FastCAM、FreeNest、SmartNest、IBE.

6) kompaktan dizajn tipkovnice i jednostavan za unos datoteka.

7） Operacije kao što su zumiranje proporcije, rotacija, zrcaljenje, prikaz polja, podešavanje kuta čelične ploče…..sve dostupne i imaju profesionalno rješenje u CNC kontroleru.

8) Koordinatni sustav može se prilagoditi tako da podržava dvodimenzionalne koordinate svih osam vrsta.

9） Svi tipovi ulaznih i izlaznih priključaka i broj mogu se prilagoditi (normalno otvoreni ili normalno zatvoreni)

10) Samodijagnostika sustava za jednostavno rješavanje problema.

11) sve funkcije i tehnike mogu se nadograditi online

12) Uvoz i izvoz datoteka po jednoj ili svim datotekama.

13) Podržite četiri vrste načina rada Plamen, Plazma, Izvlačenje prašine i Demonstracija.

14) Plamen i plazma su odvojeni u kontrolnim IO priključcima.

15) Podržava THC, dvije razine predgrijanja, tri razine probijanja u načinu plamena.

16) Povratna informacija plazma luka, povratna informacija o pozicioniranju, automatsko isključivanje luka na uglu.

17) Rezanje potpornog ruba. Može uštedjeti vrijeme predgrijavanja debele čelične ploče.

18） Brzina kretanja može biti ubrzanje, usporavanje u stvarnom vremenu.

19) U skladu s debljinom ploče, brzina rezanja automatski se ograničava ograničenjem brzine u kutu, učinkovito sprječavajući pregorevanje.

20）Dinamička/statička ilustracija procesa, grafičko povećanje/smanjenje, dinamičko praćenje granične točke u stanju zumiranja.

21）Automatski pamti radnu situaciju i posljednju točku rezanja nakon isključivanja.

22） Funkcija 'Cutting offset' može izbjeći trošenje čelične ploče kada je ugniježđenje ploče pogrešno izračunato.

23）postavite različite administrativne ovlasti i odgovarajuću lozinku kako biste zaštitili interese upravitelja.

TEHNIČKI STANDARD

1） Kontrolna os: 2

2） Kontrolna točnost: +/-0,001 mm

3) Raspon koordinata: +/- 99999,999 mm

4) Maks. impulsi: 200kHz Maksimalna brzina: 15000 mm/m

5） Maksimalni broj redaka koda: 150000 redaka

6） Maksimalna veličina pojedinačne kodne datoteke: 4M

7） Vremenska rezolucija: 10 ms

8) Radni napon: DC 24V na ulazu

9) Radna temperatura: -10℃-60℃. Relativna vlažnost, 0-95%

SUČELJE SUSTAVA

1) 15 pinsko sučelje 2 osi motornog pogona.

2) 25-pinsko sučelje od 16 kanala za par optičkih izlaznih priključaka, maksimalna povratna struja 300 mA.

3) 25 pinsko sučelje od 16 kanala optičkih par ulaznih priključaka, maksimalna izlazna struja 300 mA.

4) USB sučelje na prednjoj ploči.

5) Proširite IO ulazno/izlazne portove, PWM ulazne portove, analogne ulazne portove.
