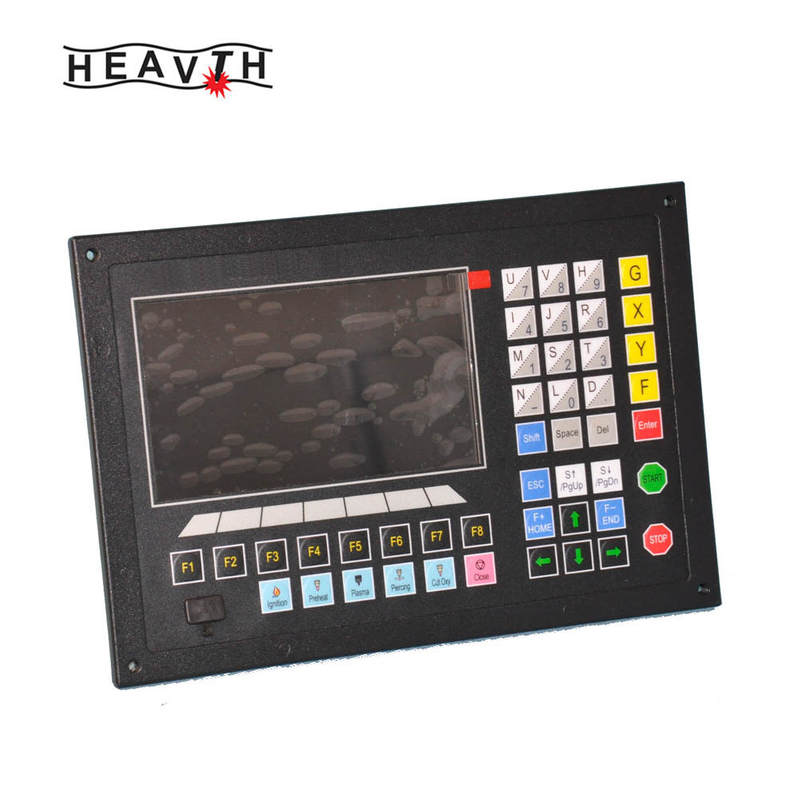

Ф2100Б ЦНЦ КОНТРОЛНИ СИСТЕМ

КАРАКТЕРИСТИКЕ СИСТЕМА

1） 7 инча 800*680 тачака ЛЦД у боји. Ман-Мацхине-Диалог софтвер и професионални Хот Кеи дизајн за лак рад сечења, лак за употребу као Хипертхермов ЕДГЕ контролер.

2） Вишејезични систем датотека и мени, а мени се може пребацивати само једним тастером.

3) ДСП језгро може да контролише кретање машине великом брзином тачно, стабилно и са ниским нивоом буке.

4） Даљински управљач на даљину може контролисати машину да се креће напред, назад, лево, десно и стартовање, заустављање и тако даље (опциона конфигурација).

5） Подржава ЕИА код (Г код) и разне ФастЦАМ、ФрееНест、СмартНест、ИБЕ софтвере. 6) компактан дизајн тастатуре и лаке за унос датотека.

7）Операције као што су зумирање пропорција, ротација, огледало, приказ низа, подешавање угла челичне плоче…..све су доступне и имају професионално решење у ЦНЦ контролеру.

8） Координатни систем се може прилагодити да подржи дводимензионалне координате свих осам врста.

9) Сви типови улазних и излазних портова и број се могу прилагодити (нормално отворени или нормално затворени)

10) Самодијагностика система за лако отклањање проблема.

11) све функције и технике се могу надоградити на мрежи

12）Увоз и извоз датотека по једној или свим датотекама.

13) Подржите пламен, плазму, извлачење прашине и демонстрацију четири врсте режима.

14) Пламен и плазма су одвојени у контролним ИО портовима.

15) Подржава ТХЦ, два нивоа предгревања, три нивоа пробијања у пламеном режиму.

16) Повратна информација о плазма луку, повратна информација о позиционирању, аутоматски искључује лук у углу. 17) Подржите сечење ивица. Може уштедети време предгревања за дебелу челичну плочу.

18） Брзина кретања може бити убрзање у реалном времену, успоравање.

19） Према дебљини плоче, брзина сечења је аутоматски ограничена ограничењем брзине у углу, ефикасно спречавајући прекомерно сагоревање.

20）Динамичка/статичка илустрација процеса, графички зумирање/умањивање, динамичко праћење граничне тачке у стању зумирања.

21）Аутоматски запамти радну ситуацију и последњу тачку сечења када се напајање искључи.

22） Функција 'Цуттинг оффсет' може да избегне губитак челичне плоче када је угнежђење плоче погрешно израчунато.

23）поставите различита административна овлашћења и одговарајућу лозинку да бисте заштитили интересе менаџера.

ТЕХНИЧКИ СТАНДАРД

1) Контролна оса: 2

2) Контролна тачност: +/-0,001 мм

3) Опсег координата: +/- 99999,999 мм

4) Максимални импулси: 200кХз Максимална брзина: 15000 мм/м

5) Максимални број редова кода: 150000 редова

6) Максимална величина датотеке са једним кодом: 4М

7） Временска резолуција: 10мс

8) Радни напон: ДЦ 24В на улазу

9) Радна температура: -10℃-60℃. Релативна влажност, 0-95%.

СИСТЕМ ИНТЕРФАЦЕ

1) 15 пинова интерфејс 2 осе моторног погона.

2) Интерфејс са 25 пинова са 16-каналним оптичким паром излазних портова, максимална струја повратног тока 300мА.

3) Интерфејс од 25 пинова са 16-каналним оптичким паром улазних портова, максимална излазна струја 300мА.

4) УСБ интерфејс на предњој плочи.

5) Проширите ИО улазне/излазне портове, ПВМ улазне портове, аналогне улазне портове.

ХАРДВЕРСКА КОНФИГУРАЦИЈА

1) Монитор: 15 инча, 1024*768, високе дефиниције 16 милиона боја и ЛЦД високог осветљења или 10,4 инча 800*600, 26 милиона боја ЛЦД.

2) Меморија: 64М СДРАМ

3) Меморија доступна за корисника: 256М или 1Г електронски хард диск

4) Главна фреквенција система: 400МХз

5) УСБ: УСБ 1.1 предњи интерфејс

6) Тастатура: електронска ПЦБ фолија тастатура (једна машина) или стандардна индустријска тастатура (машина подељеног типа)

7) Шасија: потпуно заштићена челична конструкција која штити од електромагнетног зрачења, сметњи и статичког електрицитета.
