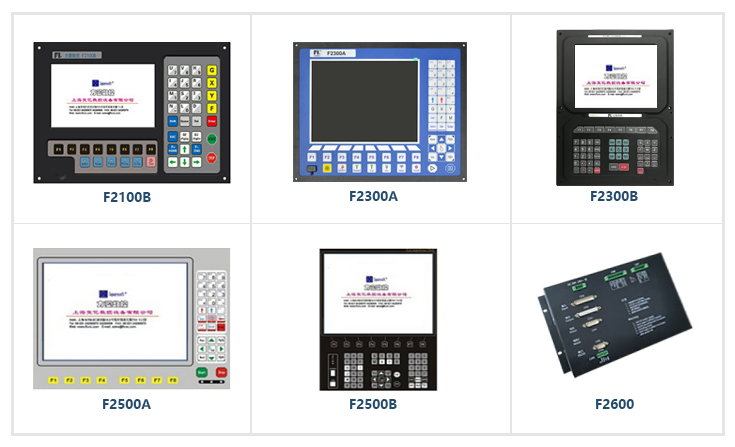

F2100B CNC JUHTSISÜSTEEM

SÜSTEEMI OMADUSED

1) 7 tolli 800 * 680 punkti värviline LCD. Tarkvara Man-Machine-Dialog ja Professional Hot Key disain lihtsaks lõikamiseks, kasutajasõbralik nagu Hyperthermi EDGE-kontroller.

2） Mitmekeelne failisüsteem ja menüü ning menüüd saab vahetada ainult ühe klahviga.

3) DSP südamik saab juhtida masina liikumist suurel kiirusel täpselt, stabiilselt ja madala müratasemega.

4） Pikamaa kaugjuhtimispult saab juhtida masinat edasi, tagasi, vasakule, paremale liikumiseks ning lõikamise alustamiseks, peatamiseks ja nii edasi (valikuline konfiguratsioon).

5） Toetage EIA koodi (G-kood) ja erinevaid FastCAM, FreeNest, SmartNest, IBE tarkvarasid. 6) kompaktne klaviatuuri disain ja hõlpsasti sisestatavad failid.

7） Sellised toimingud nagu proportsionaalne suum, pööramine, peegel, massiivikuva, terasplaadi nurga reguleerimine … kõik on saadaval ja CNC-kontrolleris on professionaalne lahendus.

8） Koordinaatide süsteemi saab kohandada, et toetada kõigi kaheksat tüüpi kahemõõtmelisi koordinaate.

9） Kõik sisend- ja väljundpordi tüübid ja numbrid on kohandatavad (tavaliselt avatud või tavaliselt suletud)

10) Süsteemi enesediagnostika lihtsaks tõrkeotsinguks.

11) kõiki funktsioone ja tehnikaid saab võrgus uuendada

12） Importige ja eksportige faile üksikute või kõigi failidena.

13) Toetage nelja tüüpi leegi, plasma, tolmu eemaldamise ja demonstreerimise režiimi.

14) Leek ja plasma on juht-IO portides eraldatud.

15) Toetage THC-d, kaheastmelist eelsoojendust, kolmetasandilist läbistamist leegirežiimis.

16) Plasma kaare tagasiside, positsioneerimise tagasiside, lülitab kaare automaatselt välja nurgas. 17) Toetuse serva lõikamine. See võib säästa paksu terasplaadi eelsoojendusaega.

18） Liikumiskiirus võib olla reaalajas kiirendus, aeglustus.

19） Vastavalt plaadi paksusele piirab lõikekiirust automaatselt nurgas kiiruspiirang, vältides tõhusalt ülepõlemist.

20) Protsessi dünaamiline/staatiline illustratsioon, graafika sisse/välja suumimine, dünaamiline suumimisoleku piirpunkti jälgimine.

21) Jätab toite väljalülitamisel automaatselt meelde tööolukorra ja viimase lõikepunkti.

22) Funktsioon 'Lõikamise nihe' võib vältida terasplaadi raiskamist, kui plaadi pesa on valesti arvutatud.

23) juhtide huvide kaitsmiseks seadistada erinev haldusõigus ja vastav salasõna.

TEHNILINE STANDARD

1) Juhttelg: 2

2) Juhtimistäpsus: +/-0,001 mm

3) Koordinaatide vahemik: +/- 99999,999 mm

4) Max impulsid: 200kHz Max kiirus: 15000 mm/m

5) Maksimaalne koodirida: 150 000 rida

6） Ühe koodifaili maksimaalne suurus: 4M

7) Aja eraldusvõime: 10 ms

8） Tööpinge: DC 24V sisend

9) Töötemperatuur: -10 ℃ -60 ℃. Suhteline õhuniiskus, 0-95%.

SÜSTEEMI LIIDES

1) Mootori ajami 2 telje 15 kontaktiga liides.

2) 16 kanali optilise paari väljundpordi 25 kontaktiga liides, maksimaalne tagasivoolu vool 300 mA.

3) 16 kanali optilise paari sisendpordi 25 kontaktiga liides, maksimaalne väljundvool 300 mA.

4) USB liides esipaneelil.

5) Laiendage IO sisend/väljundporte, PWM sisendporte, analoogsisendi porte.

RIISTVARA SEADISTAMINE

1) Ekraan: 15 tolli, 1024 * 768, kõrglahutusega 16 miljonit värvi ja suure heledusega LCD või 10,4 tolli 800 * 600, 26 miljonit värvilist LCD.

2) Mälu: 64M SDRAM

3) Kasutajale saadaolev mälu: 256M või 1G elektrooniline kõvaketas

4) Süsteemi põhisagedus: 400 MHz

5) USB: USB 1.1 esiliides

6) Klaviatuur: elektrooniline PCB-fooliumist klaviatuur (üks masin) või tavaline tööstuslik klaviatuur (jagatud tüüpi masin)

7) Šassii: täielikult varjestatud täisterasest konstruktsioon, mis kaitseb elektromagnetkiirgust, häireid ja staatilist elektrit.
