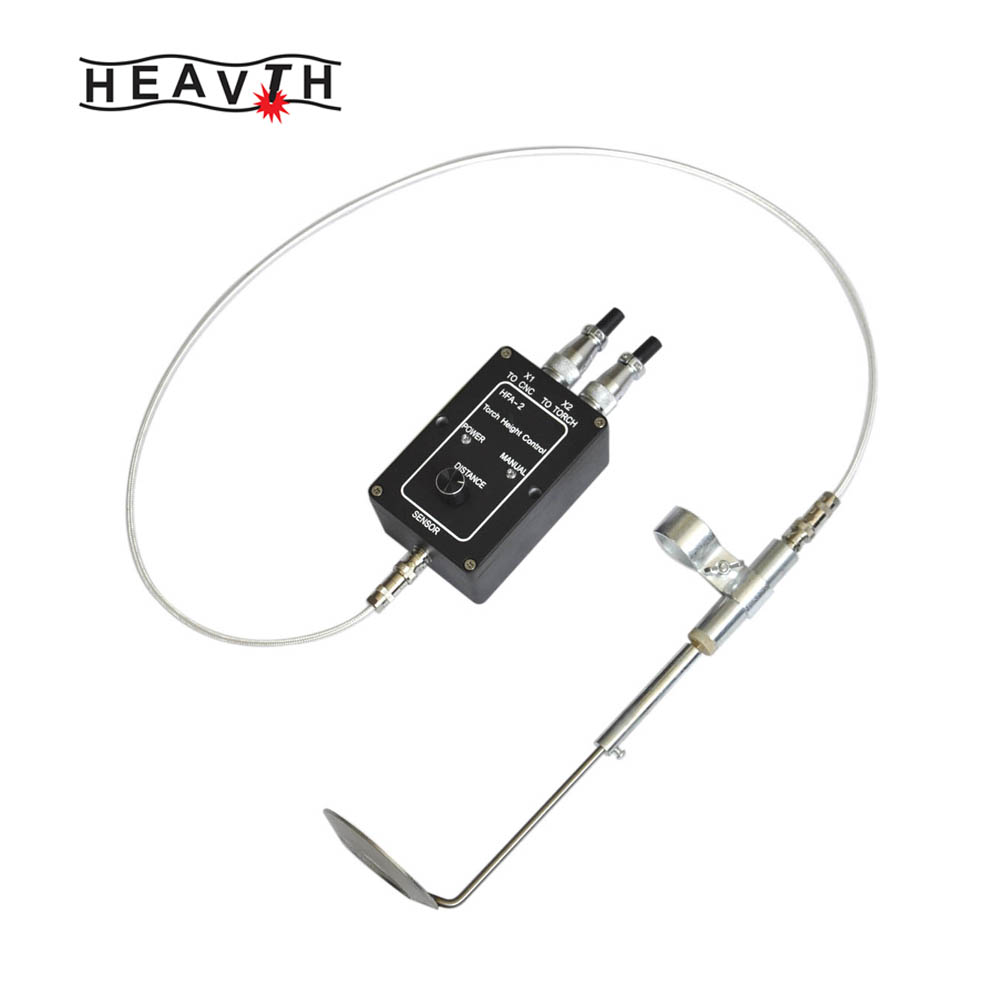

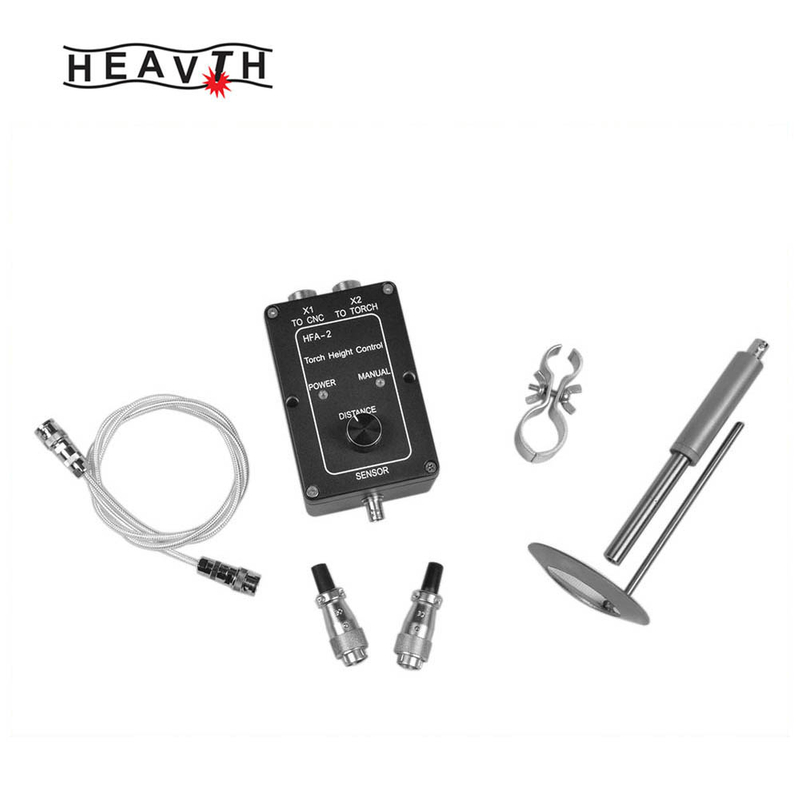

HFA2 kapacitný výškový radič

HFA2 je uzavretý riadiaci systém. Obsahuje 4 diely:
detekcia polohového signálu, transformácia signálu ošetreného, ​​riadenie logiky a pohon motora. Tento systém sa aplikuje na rezanie plameňom CNC. Zariadenie, ktorého výška rezu pochodňa je potrebné automaticky upraviť.
Zariadenie na detekciu výšky signálu využíva senzor kapacity izolatívne medzi snímačom a NC strojom. Prsteň senzora je pod rezanou špičkou. Detekčné zariadenie je pripojené k detektoru kovu pomocou koaxiálneho kábla。it môže získať indukčný signál výšky
medzi rezaním špičky a materiálom (napríklad oceľ)。 Senzor môže vyslať zodpovedajúci signál do logického riadiaceho obvodu po riešení informácií vnútorným obvodom v riadiacom poli.
Potom ovládacie pole odošle riadiaci signál na pohon obvodu. Motor zdvíhača bude behať pozitívne a negatívne pomocou režimu PWM. Sieťová dodávka riadiacej skrinky je AC24V. Signál pozostáva z: hore/dole, automatické/manuálne, nastavenie výšky na veľké vzdialenosti, spoločný signál indukcie zeme a senzora. Napájanie motora zdvíhača je DC24V.
