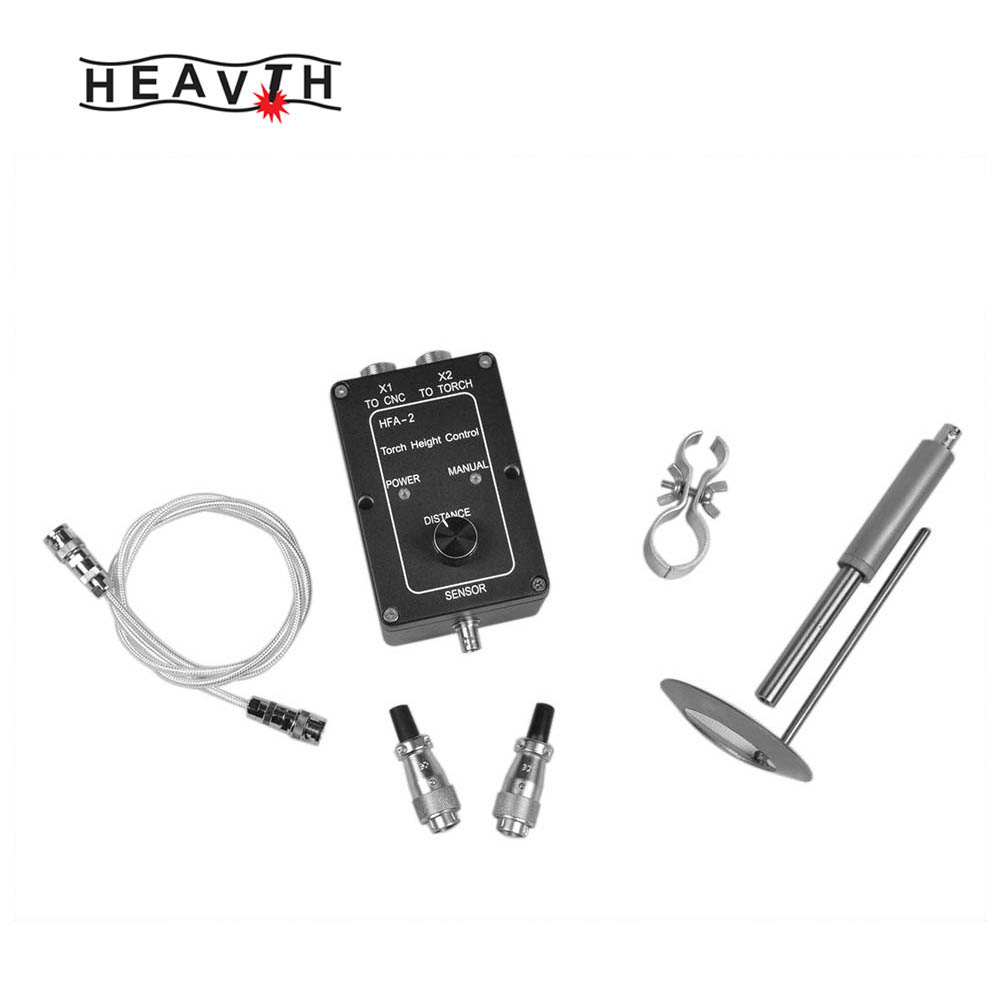

Bộ điều khiển chiều cao điện dung HFA2

HFA2 là một hệ thống kiểm soát khép kín. Nó chứa 4 phần:
Phát hiện tín hiệu vị trí, biến đổi tín hiệu được xử lý, điều khiển logic và ổ đĩa động cơ. Hệ thống này được áp dụng cho CNC Cắt lửa. Thiết bị có chiều cao đuốc cắt cần được điều chỉnh tự động.
Thiết bị phát hiện tín hiệu chiều cao sử dụng cảm biến điện dung là cách ly giữa vòng cảm biến và máy NC. Vòng cảm biến nằm dưới đầu cắt. Thiết bị phát hiện được kết nối với máy dò kim loại thông qua co-coxial có thể nhận được tín hiệu cảm ứng của chiều cao
giữa đầu cắt và vật liệu (như thép) cảm biến có thể gửi tín hiệu tương ứng đến mạch điều khiển logic sau khi xử lý thông tin bằng hộp điều khiển bên trong.
Sau đó, hộp điều khiển gửi tín hiệu điều khiển đến mạch ổ đĩa. Động cơ nâng cao sẽ chạy tích cực và tiêu cực bằng chế độ PWM. Nguồn cung cấp của hộp điều khiển là AC24V. Tín hiệu bao gồm: lên/xuống, tự động/thủ công, điều chỉnh chiều cao đường dài, mặt đất chung và tín hiệu cảm biến. Cung cấp năng lượng động cơ nâng là DC24V.

Tính khả dụng:

Số lượng:



Hỏi Thêm vào giỏ

Người mẫu:
HFA2
Thương hiệu:
Nặng nề

Mô tả sản phẩm

Tham số kỹ thuật ：

Nguồn cung cấp chính AC24V/DC24V ± 10%

Động cơ nâng DC24V

Đầu ra hiện tại 1A-4A

Env.tematuratur ： Hộp điều khiển -10 ∽ 60 ℃

HF-Co-cobe-Cable, -55 ∽ 200

các phần của cảm biến ： -10∽350 ℃

Độ chính xác ： ± 0,2mm

Khoảng cách cảm biến ： 5mm - 30mm đến phôi, có thể điều chỉnh

Đầu ra công suất tối đa 100w

Chiều dài của cáp HF ： 1000mm

Kích thước ： 120mm x 80mm x 55mm (w x h x d)

Trọng lượng: 1,2kg

Cấp độ bảo vệ: IP64, ngăn bụi vào

Đầu nối cài đặt: WS16 CÔNG NGHIỆP CÔNG NGHIỆP TIỀN THÔNG, Bảy lõi

Vị trí cài đặt: Trong phạm vi của dòng tần số cao, cách xa nơi phân tán nhiệt tốt.

Cơ chế nâng: Được chuẩn bị bởi người dùng, tỷ lệ giảm của hộp số phải là tốc độ tối đa của cơ chế nâng

1,50m/phút để ước tính. Sử dụng các bánh răng thấp, thanh vít và giá đỡ bánh răng. Cơ chế nâng

Trọng lượng phải được giảm càng nhiều càng tốt để ngăn vận động quá tải.
