एक लेज़र वेल्डिंग नोजल एक साधारण सहायक उपकरण से कहीं अधिक है - यह एक महत्वपूर्ण घटक है जो सीधे बीम डिलीवरी, वेल्ड गुणवत्ता, प्रक्रिया स्थिरता और समग्र उत्पादकता को प्रभावित करता है। सही नोजल डिज़ाइन पैठ, गर्मी इनपुट, परिरक्षण गैस दक्षता और तंग जोड़ों में पहुंच को प्रभावित कर सकता है। यह मार्गदर्शिका आपको विभिन्न प्रकार के अनुप्रयोगों में प्रदर्शन को अनुकूलित करने के लिए व्यावहारिक सुझावों के साथ, लेजर वेल्डिंग नोजल का चयन करते समय विचार करने योग्य प्रमुख कारकों के बारे में बताती है।
अपने लेजर सिस्टम और प्रक्रिया को समझें
लेज़र प्रकार: फ़ाइबर, CO2, या डिस्क लेज़रों में प्रत्येक की नोजल ज्यामिति और गैस प्रवाह आवश्यकताएँ अलग-अलग होती हैं। अपने लेज़र हेड मॉडल के साथ अनुकूलता सत्यापित करें।
वेल्डिंग मोड: कीहोल, चालन, या हाइब्रिड वेल्डिंग विभिन्न नोजल आकार और गैस गतिशीलता की मांग करती है। अपने एप्लिकेशन के लिए प्रमुख मोड की पहचान करें।
सामग्री और मोटाई: पतली शीट (0.5-2 मिमी) को अक्सर मोटी प्लेटों (6 मिमी से अधिक) की तुलना में अलग-अलग नोजल-टू-वर्क दूरी और गैस दबाव की आवश्यकता होती है।
नोजल ज्यामिति और डिजाइन
छिद्र का आकार: नोजल का उद्घाटन परिरक्षण गैस कवरेज और फोकल अखंडता को नियंत्रित करता है। एक बड़ा छिद्र व्यापक वेल्ड के लिए कवरेज में सुधार कर सकता है लेकिन गैस की खपत बढ़ा सकता है; एक छोटा छिद्र परिशुद्धता के लिए गैस प्रवाह को केंद्रित करता है लेकिन व्यापक जोड़ों पर ऑक्सीकरण का जोखिम हो सकता है।

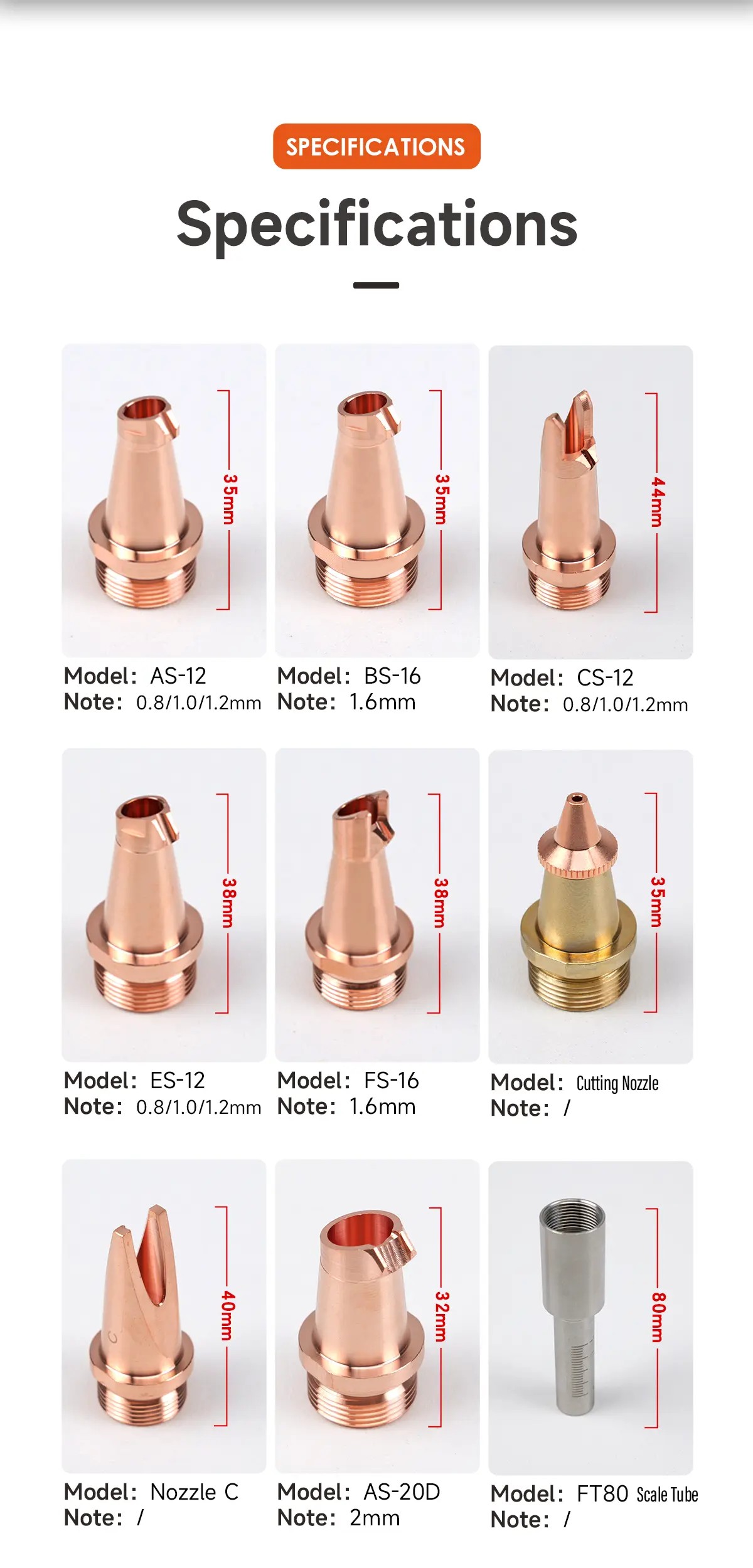

नोजल आकार: सामान्य आकार में शंक्वाकार, सपाट और मल्टी-जेट डिज़ाइन शामिल हैं।
शंक्वाकार नोजल: मानक बट वेल्ड और मध्यम मनका चौड़ाई के लिए अच्छा है।
फ्लैट नोजल: चौड़े, फ्लैट-बॉटम मोतियों और हाई-स्पीड वेल्डिंग के लिए बेहतर।
मल्टी-जेट नोजल: जटिल जोड़ों या स्प्रे-मोड वेल्डिंग के लिए उन्नत गैस कवरेज प्रदान करें।
नोजल की लंबाई और दूरी: गतिरोध (नोजल टिप से वर्कपीस तक की दूरी) फोकल बिंदु स्थिरता और गैस परिरक्षण प्रभावशीलता को प्रभावित करता है। लंबे नोजल पहुंच में सुधार कर सकते हैं लेकिन गैस प्रवाह पैटर्न को परेशान कर सकते हैं; छोटे नोजल परिशुद्धता बढ़ाते हैं लेकिन पहुंच को कम करते हैं।
वेंटिंग और गैस चैनलिंग: अच्छी तरह से डिज़ाइन किए गए आंतरिक चैनल अशांति और मृत क्षेत्रों को कम करते हैं, परिरक्षण दक्षता में सुधार करते हैं और सरंध्रता को कम करते हैं।
परिरक्षण गैस संबंधी विचार
गैस का प्रकार: आर्गन, हीलियम, नाइट्रोजन, या CO2-संवर्धित मिश्रण का चयन सामग्री और प्रक्रिया के आधार पर किया जाता है। कुछ नोजल विशिष्ट गैसों या मल्टी-गैस सेटअप के लिए अनुकूलित हैं।
गैस प्रवाह दर: नोजल को एक अनुशंसित ऑपरेटिंग रेंज निर्दिष्ट करनी चाहिए। बहुत अधिक या बहुत कम प्रवाह अशांति, छींटे या सरंध्रता का कारण बन सकता है।
गैस दक्षता: खपत और लागत को कम करने के लिए सुव्यवस्थित आंतरिक पथ और नोजल बेस के आसपास न्यूनतम गैस रिसाव वाले नोजल की तलाश करें।
सामग्री अनुकूलता और स्थायित्व
टिप सामग्री: स्टेनलेस स्टील टिप्स घिसाव का विरोध करते हैं; कॉपर-टिप्ड नोजल उत्कृष्ट तापीय चालकता प्रदान करते हैं लेकिन उच्च गर्मी के तहत ख़राब हो सकते हैं।
कोटिंग्स और सील: सिरेमिक या कठोर कोटिंग्स छिद्र पर घिसाव को कम करती हैं। सील को परिचालन दबाव और गैस के प्रकार का सामना करना चाहिए।
घिसावट जीवन: उच्च गति या उच्च ताप अनुप्रयोगों के लिए, अधिक बार प्रतिस्थापन की अपेक्षा करें। नोजल किट पर विचार करें जो ऑन-साइट रखरखाव को सरल बनाती है।
अभिगम्यता और अनुप्रयोग फ़िट
संयुक्त पहुंच: गहराई से धंसे हुए वेल्ड या जटिल ज्यामिति के लिए, लंबे या विस्तारित-टिप नोजल या लचीले नोजल विकल्प तंग क्षेत्रों तक पहुंचने में मदद कर सकते हैं।
झुकाव और रोटेशन: कुछ एप्लिकेशन मैनुअल या रोबोटिक वेल्डिंग के दौरान स्थिर गैस कवरेज बनाए रखने के लिए समायोज्य-कोण नोजल से लाभान्वित होते हैं।
रेट्रोफिट अनुकूलता: यदि किसी पुराने सिस्टम से अपग्रेड कर रहे हैं, तो सत्यापित करें कि नोजल इंटरफ़ेस, थ्रेड और गैस फिटिंग आपके मौजूदा टॉर्च से मेल खाते हैं।
रखरखाव और समस्या निवारण
सफाई: नोजल को छिद्र को नुकसान पहुंचाए बिना साफ करना आसान होना चाहिए। कुछ डिज़ाइन आंतरिक चैनलों को आसानी से हटाने और साफ़ करने की अनुमति देते हैं।
उपभोग्य सामग्रियों की उपलब्धता: प्रतिस्थापन युक्तियों, सीलों और गास्केट की निरंतर आपूर्ति सुनिश्चित करें। उन निर्माताओं पर विचार करें जो संपूर्ण नोजल किट पेश करते हैं।
सामान्य मुद्दे और उपाय:
सरंध्रता या अंडरकट: परिरक्षण गैस की गुणवत्ता, प्रवाह दर और नोजल की सफाई की जाँच करें।
अत्यधिक छींटे: नोजल की स्थिति, टिप संरेखण और गैस कवरेज का निरीक्षण करें।
बीम विरूपण: गतिरोध, फोकस स्थिति और नोजल अखंडता को सत्यापित करें।
आपके आवेदन के लिए सही नोजल का आकार
पतली शीट वेल्डिंग (0.5-2 मिमी): सटीक गैस प्रवाह और कम गतिरोध के साथ छोटे छिद्र का उपयोग करें; साफ मोतियों के लिए सपाट या शंक्वाकार डिज़ाइन पर विचार करें।
मध्यम मोटाई (2-6 मिमी): मध्यम गैस कवरेज के साथ संतुलित नोजल; मल्टी-जेट डिज़ाइन व्यापक जोड़ों में परिरक्षण में सुधार कर सकते हैं।
मोटे खंड (>6 मिमी): मजबूत गैस वितरण और उच्च प्रवाह दर के साथ विस्तारित नोजल; गर्मी इनपुट को प्रबंधित करने के लिए स्प्रे या पल्स मोड के लिए डिज़ाइन किए गए नोजल पर विचार करें।
प्रैक्टिकल चयन चेकलिस्ट
अपने लेजर मॉडल और नियंत्रण प्रणाली के साथ संगतता की पुष्टि करें।
प्रमुख वेल्डिंग मोड और संयुक्त ज्यामिति का निर्धारण करें।
मनके की चौड़ाई और पहुंच के साथ संरेखित नोजल ज्यामिति (शंक्वाकार, सपाट, मल्टी-जेट) चुनें।
गैस प्रकार की अनुशंसाओं और प्रवाह दर श्रेणियों को सत्यापित करें।
स्थायित्व आवश्यकताओं और उपभोग्य सामग्रियों की उपलब्धता का आकलन करें।
रखरखाव की व्यावहारिकता और रेट्रोफ़िट विकल्पों पर विचार करें।
नोजल जीवनकाल और गैस खपत सहित स्वामित्व की कुल लागत की समीक्षा करें।
अपने नोजल निवेश से अधिकतम लाभ प्राप्त करना
वेल्ड गुणवत्ता को अधिकतम करने के लिए नोजल चयन को उचित प्रक्रिया मापदंडों (लेजर पावर, गति और फोकल स्थिति) के साथ जोड़ें।
नोजल को साफ रखें और प्रत्येक शिफ्ट से पहले टूट-फूट का निरीक्षण करें।
स्थिर परिरक्षण गैस आपूर्ति बनाए रखें और गैस शुद्धता की निगरानी करें।
पुनरावृत्ति और प्रशिक्षण के लिए दस्तावेज़ नोजल कॉन्फ़िगरेशन।
निष्कर्ष
सही लेजर वेल्डिंग नोजल का चयन प्रक्रिया आवश्यकताओं, मशीन अनुकूलता, गैस दक्षता और व्यावहारिक रखरखाव विचारों के बीच संतुलन है। अपने विशिष्ट अनुप्रयोग के लिए नोजल ज्यामिति, गैस प्रवाह और स्थायित्व का सावधानीपूर्वक मिलान करके, आप उच्च वेल्ड गुणवत्ता, कम दोष और बेहतर उत्पादकता प्राप्त कर सकते हैं। यदि आप चाहें, तो मैं इस लेख को एक विशेष दर्शकों (ओईएम, अनुबंध वेल्डर, या उच्च-मात्रा निर्माता) के लिए तैयार कर सकता हूं या उत्पाद पृष्ठ, तकनीकी संक्षिप्त, या एसईओ-अनुकूलित ब्लॉग पोस्ट के लिए गहराई को अनुकूलित कर सकता हूं।
