Hogyan válasszuk ki a megfelelő lézerhegesztő fúvókát lézeres hegesztőgépéhez

A lézerhegesztő fúvóka több, mint egy egyszerű tartozék – ez egy kritikus alkatrész, amely közvetlenül befolyásolja a sugártovábbítást, a hegesztés minőségét, a folyamatstabilitást és az általános termelékenységet. A megfelelő fúvókakialakítás befolyásolhatja a behatolást, a hőbevitelt, a védőgáz hatékonyságát és a hozzáférhetőséget szűk kötésekben. Ez az útmutató végigvezeti Önt a lézerhegesztő fúvóka kiválasztásakor figyelembe veendő kulcsfontosságú tényezőkön, és gyakorlati tippeket ad a teljesítmény optimalizálásához különféle alkalmazásokban.

1. Ismerje meg lézerrendszerét és folyamatát

• Lézer típusa: A szálas, CO2- vagy lemezes lézerek különböző fúvóka-geometriákkal és gázáramlási követelményekkel rendelkeznek. Ellenőrizze a kompatibilitást a lézerfej modelljével.

• Hegesztési mód: A kulcslyuk-, vezető- vagy hibridhegesztéshez különböző fúvókaformákra és gázdinamikára van szükség. Határozza meg az alkalmazás domináns módját.

• Anyag és vastagság: A vékony lemezek (0,5–2 mm) gyakran eltérő fúvóka-munkatávolságot és gáznyomást igényelnek, mint a vastag lemezeknél (6 mm felett).

2. A fúvóka geometriája és kialakítása

• A nyílás mérete: A fúvóka nyílása szabályozza a védőgáz lefedettségét és a fókusz integritását. A nagyobb nyílás javíthatja a lefedettséget szélesebb hegesztéseknél, de növelheti a gázfogyasztást; egy kisebb nyílás koncentrálja a gázáramlást a pontosság érdekében, de oxidációt okozhat a szélesebb illesztéseknél.

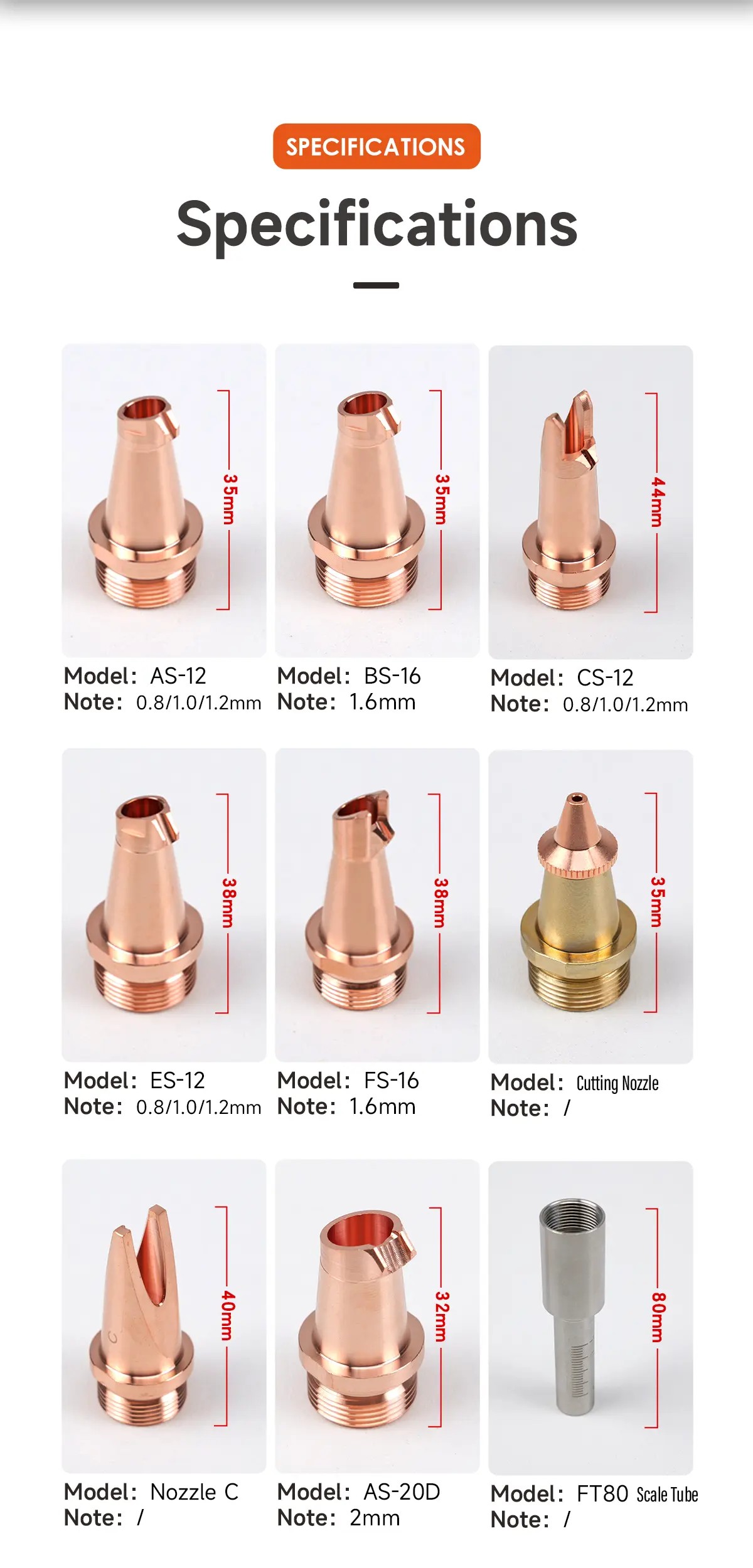

• Fúvóka alakja: A gyakori formák közé tartozik a kúpos, lapos és többsugaras kivitel.

  • Kúpos fúvókák: Normál tompahegesztésekhez és közepes peremszélességekhez jó.

  • Lapos fúvókák: Kiváló széles, lapos fenekű gyöngyökhöz és nagysebességű hegesztéshez.

  • Többsugaras fúvókák: fokozott gázlefedettséget biztosítanak bonyolult kötéseknél vagy permetezéses hegesztésnél.

• A fúvóka hossza és távolsága: A távolság (a fúvóka csúcsától a munkadarabig terjedő távolság) befolyásolja a fókuszpont stabilitását és a gázárnyékolás hatékonyságát. A hosszabb fúvókák javíthatják az elérést, de megzavarhatják a gázáramlást; A rövidebb fúvókák növelik a pontosságot, de csökkentik a hozzáférhetőséget.

• Szellőztetés és gázelvezetés: A jól megtervezett belső csatornák minimalizálják a turbulenciát és a holt zónákat, javítva az árnyékolás hatékonyságát és csökkentve a porozitást.

3. Védőgáz szempontjai

• Gáz típusa: Az argon-, hélium-, nitrogén- vagy CO2-kiegészítő keverékeket az anyag és az eljárás alapján választják ki. Egyes fúvókák meghatározott gázokhoz vagy többgázos elrendezésekhez vannak optimalizálva.

• Gázáramlási sebesség: A fúvókáknak meg kell határozniuk az ajánlott működési tartományt. A túl nagy vagy túl alacsony áramlás turbulenciát, fröcskölést vagy porozitást okozhat.

• Gázhatékonyság: A fogyasztás és a költségek csökkentése érdekében keressen áramvonalas belső utakkal és minimális gázszivárgással rendelkező fúvókákat a fúvóka alján.

4. Anyagkompatibilitás és tartósság

• Tipp anyaga: Rozsdamentes acél hegyek ellenállnak a kopásnak; A rézvégű fúvókák kiváló hővezető képességgel rendelkeznek, de nagy hő hatására deformálódhatnak.

• Bevonatok és tömítések: A kerámia vagy edzett bevonatok csökkentik a nyílás kopását. A tömítéseknek ellenállniuk kell az üzemi nyomásnak és a gáz típusának.

• Kopás élettartama: Nagy sebességű vagy magas hőfok esetén gyakrabban kell cserélni. Fontolja meg a fúvókakészleteket, amelyek leegyszerűsítik a helyszíni karbantartást.

5. Kisegítő lehetőségek és alkalmazások illeszkedése

• Hézagok elérése: Mélyen süllyesztett hegesztések vagy összetett geometria esetén a hosszú vagy kiterjesztett hegyű fúvókák vagy a rugalmas fúvóka-opciók segíthetik a szűk területek elérését.

• Döntés és elforgatás: Egyes alkalmazásoknál előnyös az állítható szögű fúvókák, amelyek stabil gázlefedettséget biztosítanak kézi vagy robothegesztés közben.

• Utólagos kompatibilitás: Ha egy régebbi rendszerről frissít, ellenőrizze, hogy a fúvóka interfész, menetek és gázszerelvények megfelelnek-e a meglévő pisztolyának.

6. Karbantartás és hibaelhárítás

• Tisztítás: A fúvókáknak könnyen tisztíthatónak kell lenniük a nyílás károsodása nélkül. Egyes kialakítások lehetővé teszik a belső csatornák egyszerű eltávolítását és tisztítását.

• A fogyóeszközök rendelkezésre állása: Biztosítsa a cserehegyek, tömítések és tömítések folyamatos ellátását. Vegye figyelembe azokat a gyártókat, amelyek komplett fúvókakészleteket kínálnak.

• Gyakori problémák és megoldások:

  • Porozitás vagy alámetszés: Ellenőrizze a védőgáz minőségét, áramlási sebességét és a fúvóka tisztaságát.

  • Túlzott fröcskölés: Ellenőrizze a fúvóka állapotát, a hegyek beállítását és a gázfedettséget.

  • Nyalábtorzítás: Ellenőrizze a távolságot, a fókusz helyzetét és a fúvókák integritását.

7. A megfelelő fúvóka méretezése az alkalmazáshoz

• Vékonylemez hegesztés (0,5-2 mm): Használjon kisebb nyílást precíz gázáramlással és rövidebb leállással; fontolja meg a lapos vagy kúpos kialakítást a tiszta gyöngyökért.

• Közepes vastagság (2-6 mm): Kiegyensúlyozott fúvóka közepes gázfedéssel; a többsugaras kivitelek javíthatják az árnyékolást a szélesebb illesztéseknél.

• Vastag szakaszok (>6 mm): Meghosszabbított fúvókák robusztus gázszállítással és nagyobb áramlási sebességgel; fontolja meg a permetezési vagy impulzus üzemmódra tervezett fúvókákat a hőbevitel kezelésére.

8. Gyakorlati kiválasztási ellenőrzőlista

• Erősítse meg a kompatibilitást lézermodelljével és vezérlőrendszerével.

• Határozza meg a domináns hegesztési módot és a kötés geometriáját.

• Válassza ki a fúvóka geometriáját (kúpos, lapos, többsugaras) a peremszélességhez és a hozzáféréshez igazítva.

• Ellenőrizze a gáztípusra vonatkozó ajánlásokat és az áramlási sebesség-tartományokat.

• Mérje fel a tartóssági igényeket és a fogyóeszközök elérhetőségét.

• Fontolja meg a karbantartás praktikusságát és az utólagos felszerelési lehetőségeket.

• Tekintse át a teljes birtoklási költséget, beleértve a fúvókák élettartamát és a gázfogyasztást.

9. Hozza ki a legtöbbet a fúvókákból

• A hegesztési minőség maximalizálása érdekében párosítsa a fúvókát a megfelelő folyamatparaméterekkel (lézerteljesítmény, sebesség és fókuszhelyzet).

• Tartsa tisztán a fúvókákat, és minden műszak előtt ellenőrizze a kopást.

• Tartsa fenn a stabil védőgáz-ellátást és ellenőrizze a gáz tisztaságát.

• Dokumentálja a fúvóka konfigurációkat az ismételhetőség és a betanítás érdekében.

Következtetés
A megfelelő lézerhegesztő fúvóka kiválasztása egyensúlyt teremt a folyamatkövetelmények, a gépek kompatibilitása, a gázhatékonyság és a gyakorlati karbantartási szempontok között. A fúvóka geometriájának, a gázáramlásnak és a tartósságnak az adott alkalmazáshoz való gondos hozzáigazításával jobb hegesztési minőséget, kisebb hibákat és jobb termelékenységet érhet el. Ha szeretné, ezt a cikket egy adott közönségre szabhatom (OEM-ek, szerződéses hegesztők vagy nagy volumenű gyártók), vagy hozzáigazíthatom a mélységet egy termékoldalhoz, műszaki leíráshoz vagy SEO-optimalizált blogbejegyzéshez.
