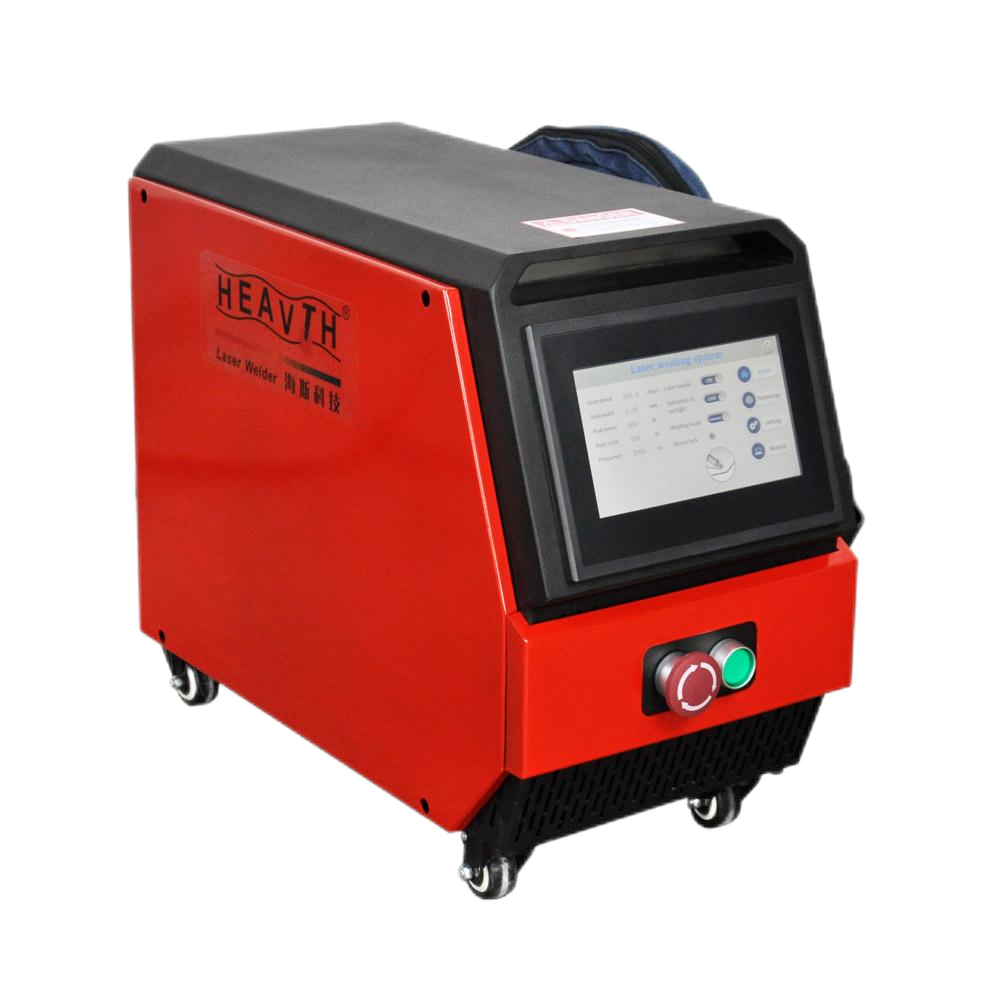

Machine de soudage laser portative série refroidie par air

Aperçu de l'équipement

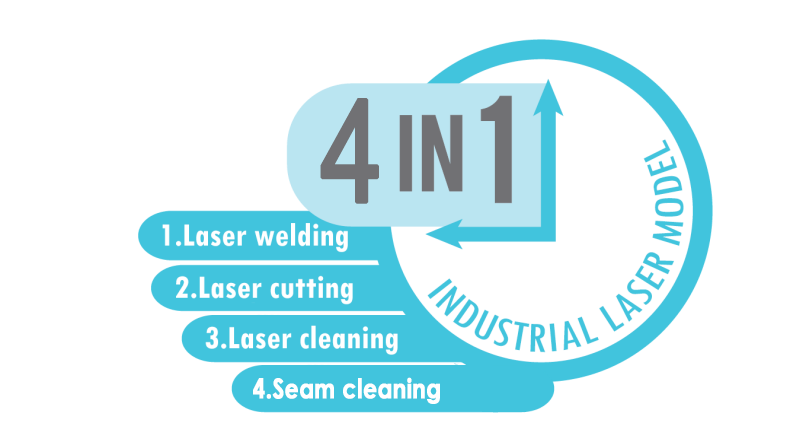

La machine de soudage laser portable 4 en 1 refroidie par air est dotée d'une puissance de source laser allant de 750 W à 2 000 W et représente une avancée significative dans la technologie de soudage moderne. Cette unité polyvalente intègre les fonctionnalités de soudage, de découpe, de nettoyage et de nettoyage des joints dans un seul appareil portable. Son attrait réside dans la combinaison de hautes performances, d'un fonctionnement convivial et d'une flexibilité accrue, ce qui le rend particulièrement précieux dans les contextes de travail des métaux et de soudage de précision.  Contrairement aux systèmes traditionnels de refroidissement par eau, cette machine utilise un système de refroidissement par air avancé, éliminant le besoin de refroidisseurs d'eau externes. Cela réduit non seulement les coûts de maintenance et d'exploitation, mais rend également l'unité plus compacte et mobile. La conception refroidie par air améliore l'efficacité énergétique, améliore la fiabilité dans divers environnements de travail et garantit des performances constantes même en cas d'utilisation prolongée.



Caractéristiques du produit (série refroidie par air) :

Technologie laser avancée refroidie par air :

Intègre un système de refroidissement par air à haute efficacité, éliminant le besoin de refroidisseurs d'eau externes. Cela réduit la maintenance, réduit la consommation d’énergie et garantit des performances stables dans divers environnements.

Soudage Laser de Précision :

Fournit des soudures propres et précises avec une distorsion thermique minimale, ce qui le rend idéal pour les applications fines, détaillées et de haute précision.

Conception portable compacte :

Conception ergonomique et légère, offrant un excellent contrôle et une excellente flexibilité pour les opérations sur site et dans les espaces confinés.

Intégration multifonction :

Combine le soudage, la découpe, le nettoyage et l’élimination de la rouille en un seul appareil, améliorant ainsi l’efficacité du flux de travail et réduisant le besoin de plusieurs outils.

Interface conviviale :

Dispose d'un panneau de commande intuitif pour une configuration rapide, une surveillance en temps réel et un réglage facile des paramètres de soudage.

Excellente portabilité :

Sans le fardeau des systèmes de refroidissement par eau, l'appareil est plus compact et plus facile à transporter, idéal pour les tâches mobiles et les différents chantiers.

Protection de sécurité intégrée :

Équipé de plusieurs fonctions de sécurité pour garantir un fonctionnement sûr lors d'une utilisation continue et prolongée.

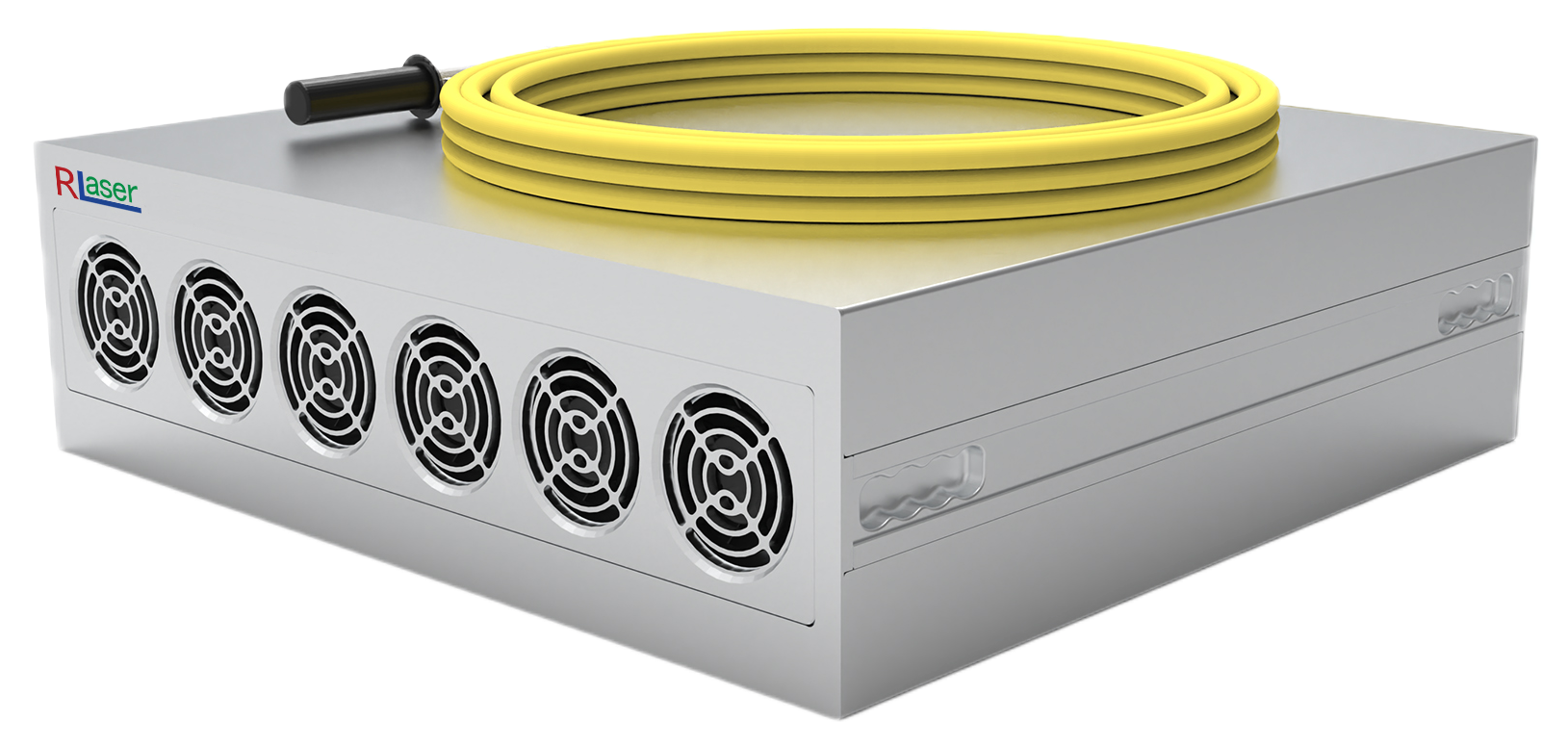

refroidie par air : Source laser

Un laser refroidi par air est un type de système laser qui utilise l'air ambiant, assisté par des ventilateurs internes ou des dissipateurs thermiques, pour gérer la chaleur générée pendant le fonctionnement. Contrairement aux lasers traditionnels refroidis à l'eau, il ne nécessite pas de refroidisseurs externes, ce qui rend la conception globale plus compacte, légère et économe en énergie. Les lasers refroidis par air sont idéaux pour les applications portables ou dans un espace restreint et offrent une maintenance simplifiée tout en maintenant un rendement stable pour les tâches de soudage, de découpe et de nettoyage.

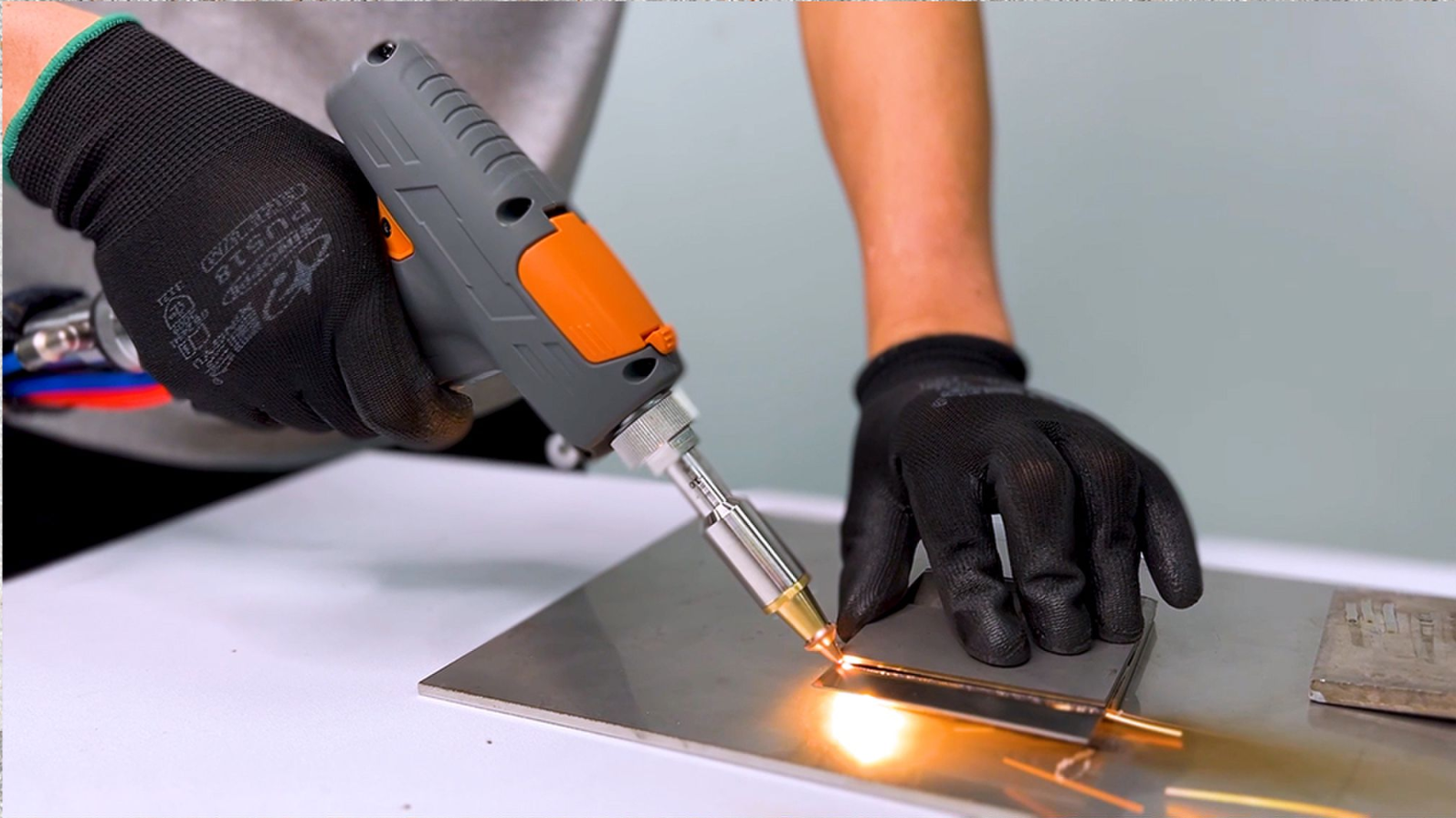

Tête de soudage laser :

1. Dispose d'une structure de refroidissement intégrée unique et d'une conception spéciale de flux d'air, protégeant efficacement la buse et les lentilles.

2. La taille du point de la tête de soudage est réglable, ce qui permet un contrôle flexible de la profondeur de pénétration et de la largeur du cordon de soudure.

3. Mesure de température multipoint intégrée, surveillance en temps réel de la température du pistolet de soudage

4. Matériau global en alliage d'aluminium, anti-poussière, résistant à l'usure et anti-interférence

5. Conception à dégagement rapide de la lentille pour une inspection et un remplacement faciles

6. Équipé d'un dévidoir intelligent, fournissant un dévidage précis du fil pour les processus de fil d'apport de haute précision.

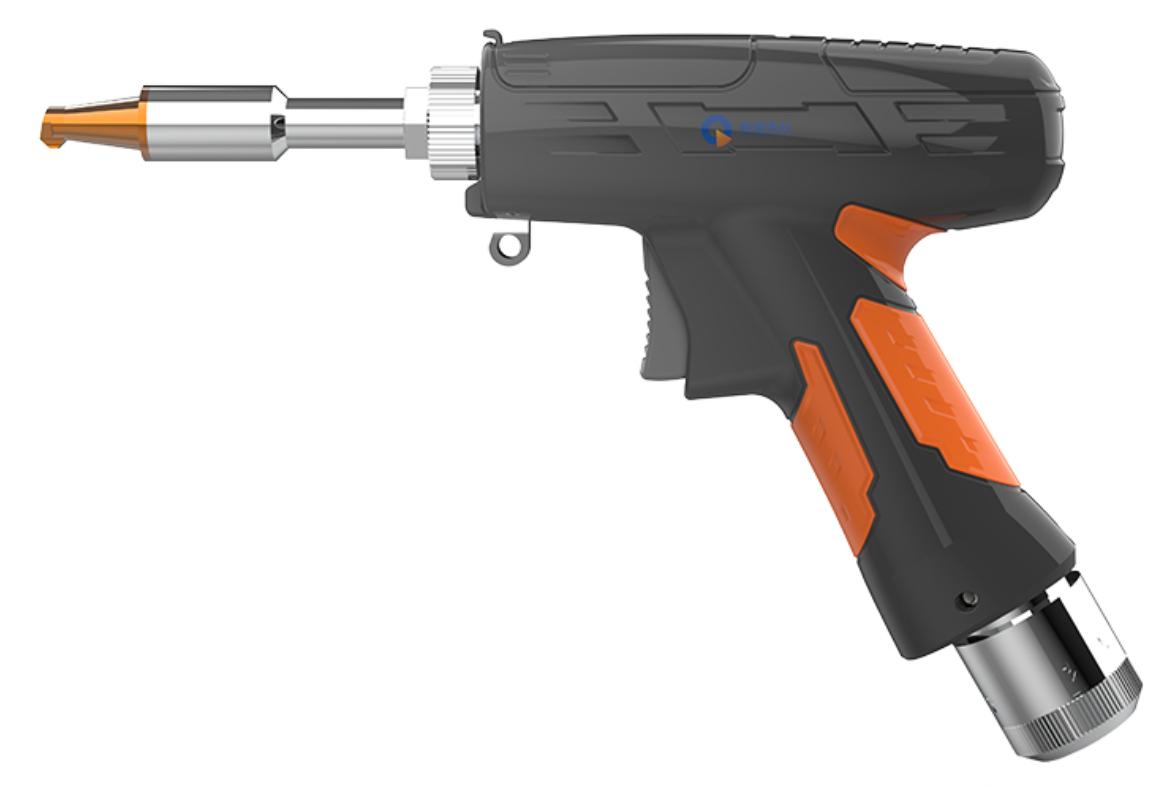

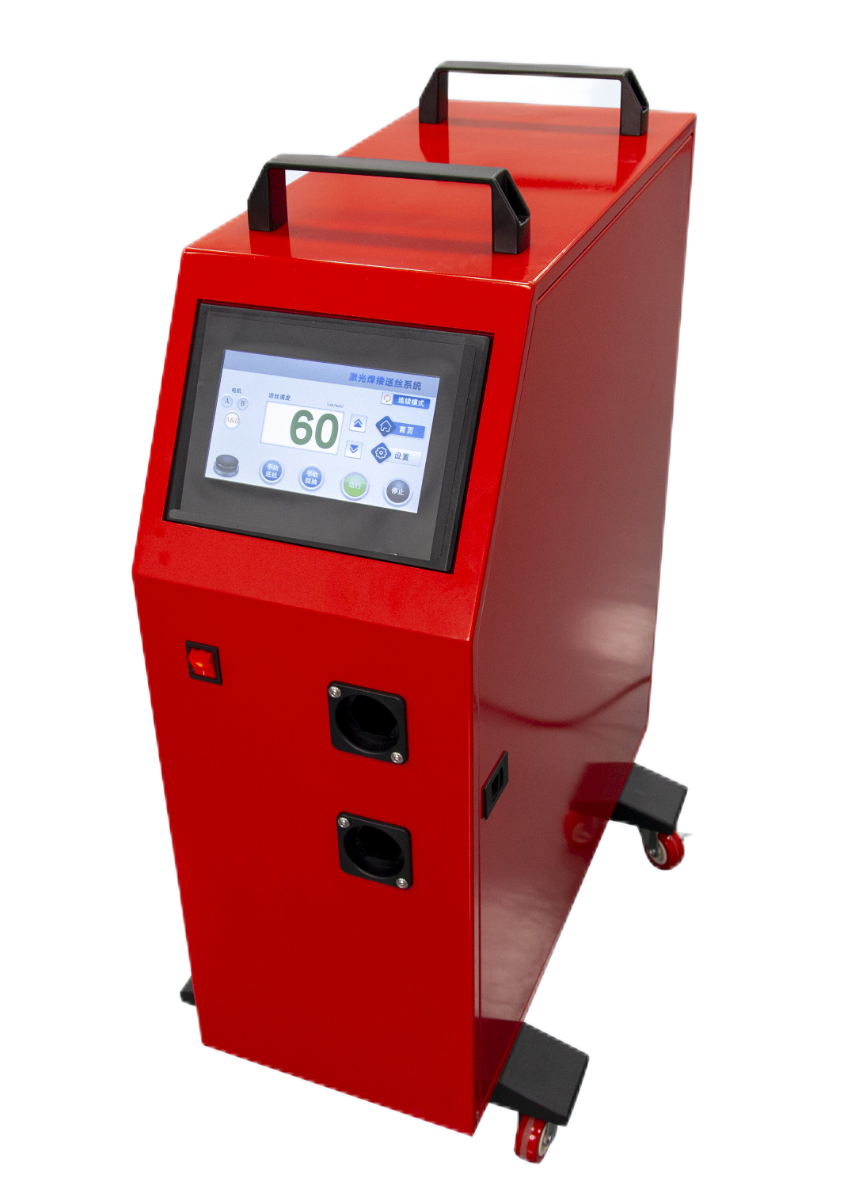

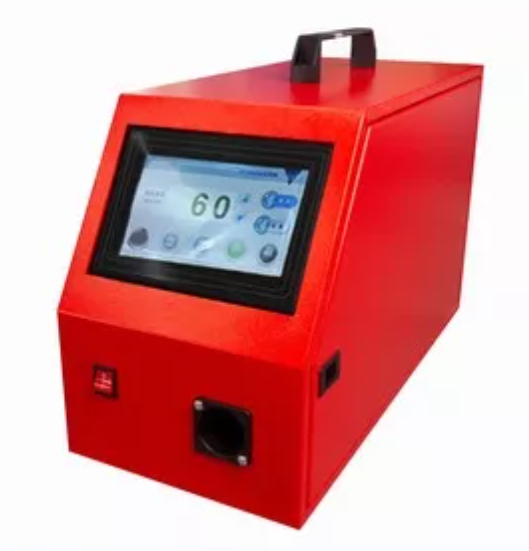

Tête de soudage laser portative légère	Dévidoir intelligent à écran tactile

La lentille de protection et la lentille de mise au point sont conçues sous forme de tiroir, ce qui est pratique pour la maintenance et le remplacement sur site.

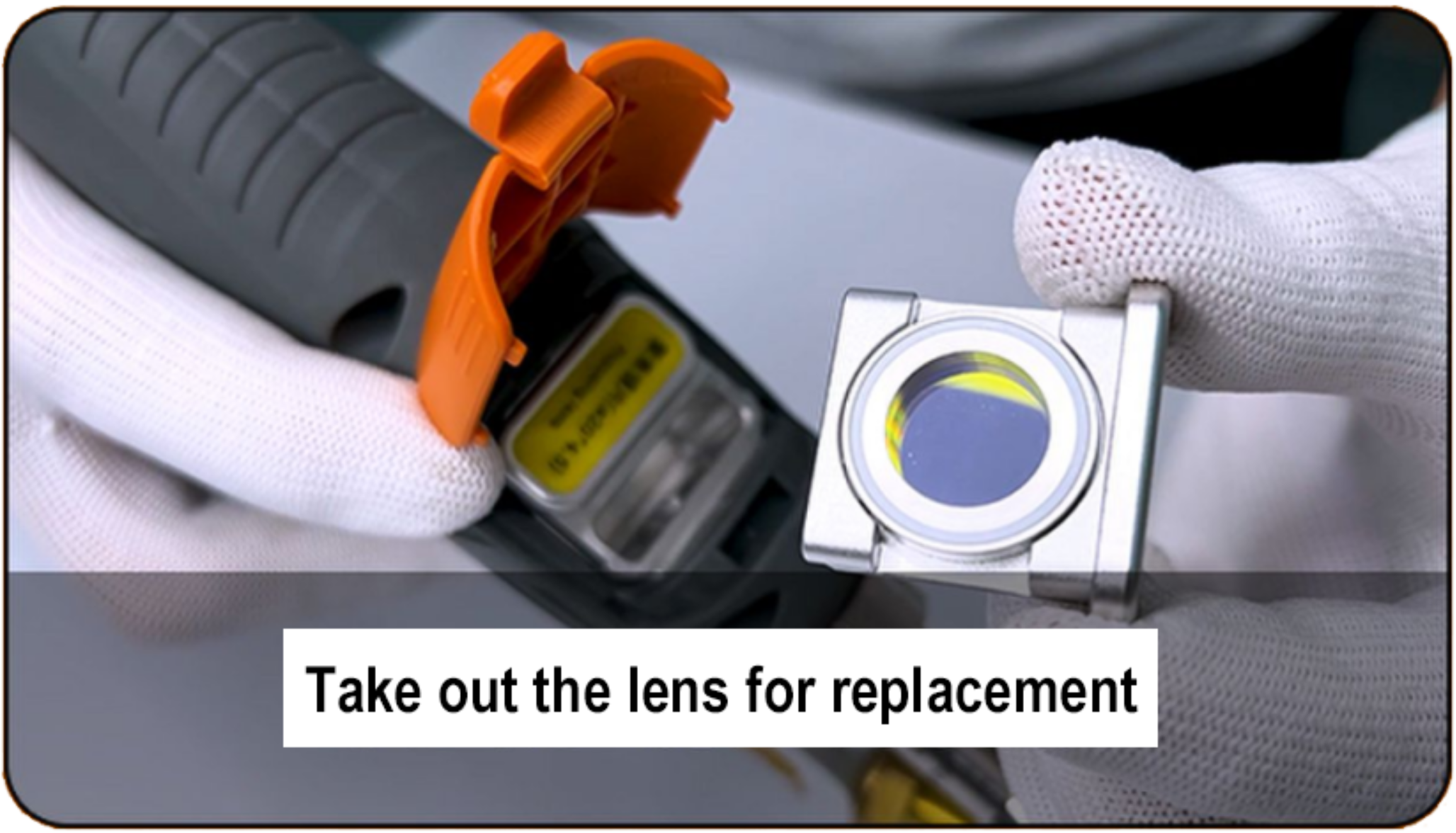

Le remplacement de la lentille de protection et de la lentille de focalisation

La lentille collimatrice et la lentille QBH sont conçues de manière intégrée, qui peuvent être rapidement entretenues et remplacées sans démontage compliqué.

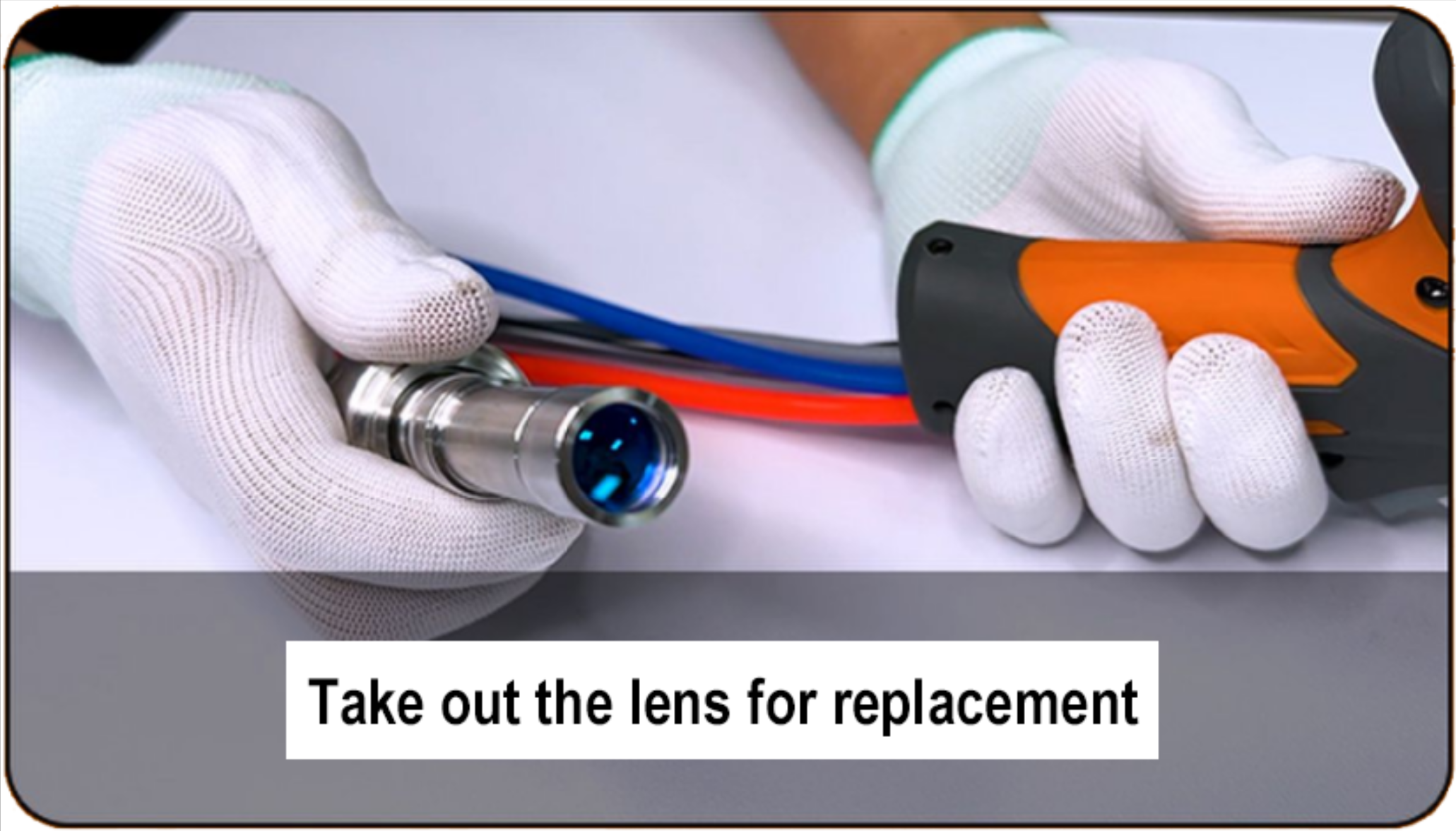

Le remplacement des lentilles collimatrices

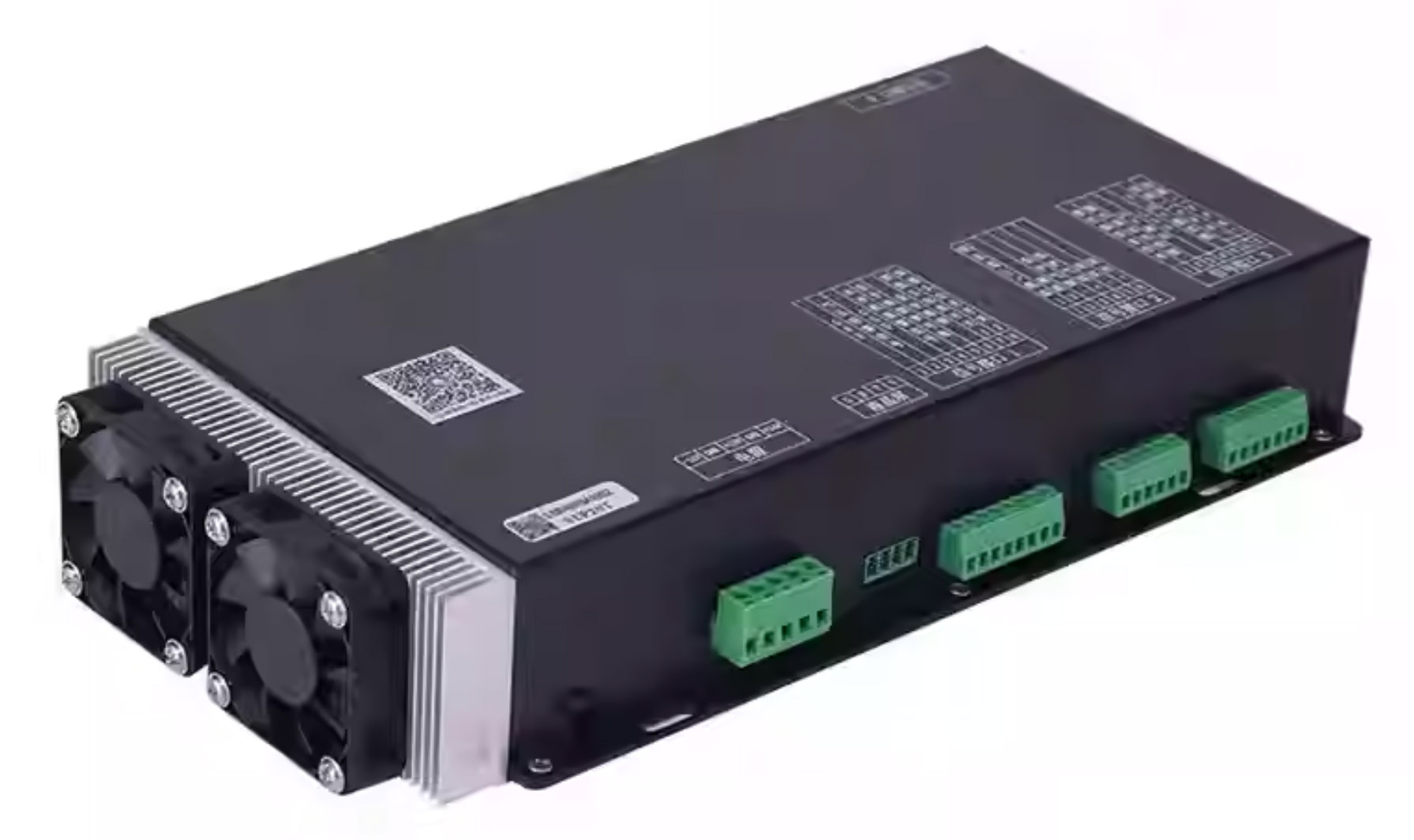

Système de contrôle laser :

Le système de contrôle du soudage laser est développé avec une puce DSP de qualité industrielle, un toucher plein écran et plusieurs paramètres internes réglables. Les ports d'entrée et de sortie sont isolés et les performances anti-interférences sont excellentes. La fonction de bibliothèque de processus intégrée peut sélectionner rapidement des processus de soudage de différentes épaisseurs de plaques et matériaux. Il dispose d'une mesure de température multipoint et d'une surveillance en temps réel du fonctionnement du système.

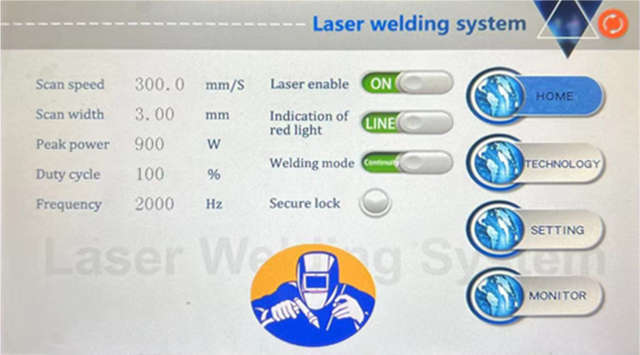

Écran tactile multilingue	Systèmes de contrôle industriels

Affichage des fonctions

Soudage	Coupe	Nettoyage

Configuration standard :

Non.	Nom​	Description	Quantité​
1	Source laser à fibre	RLASER	1 ensemble
2	laser de soudage Système	Système de contrôle 3 EN 1	1 ensemble
3	laserde soudage Tête	Sup21T	1 ensemble
4	Dévidoir intelligent	Dévidoir intelligent à écran tactile	1 ensemble
6	Dévidoir double (Facultatif)	Dévidoir intelligent à intégration de double fil à écran tactile	1 ensembles



Paramètre technique :

Modèle	A70i	A120i	A150i	A200i
Source laser	750W	1200W	1500W	2000W
Gaz de protection	Argon, Azote, Air	Argon, Azote, Air	Argon, Azote, Air	Argon, Azote, Air
complet Soudage	2,5 mm	3,5 mm	4mm	6mm
Puissance d'entrée	<2,2 kW	<3,6 kW	<4,5 kW	<6 kW
Mode refroidissement	Refroidissement par air	Refroidissement par air	Refroidissement par air	Refroidissement par air
Dimension	550*330*420mm	610*330*550mm	610*330*550mm	635*330*530mm
Poids de l'hôte	Environ 22 kg	Environ 38 KG	Environ 40 KG	Environ 50 KG
Alimentation secteur	AC220V 1PH	AC220V 1PH	AC220V 1PH	AC220V 1PH

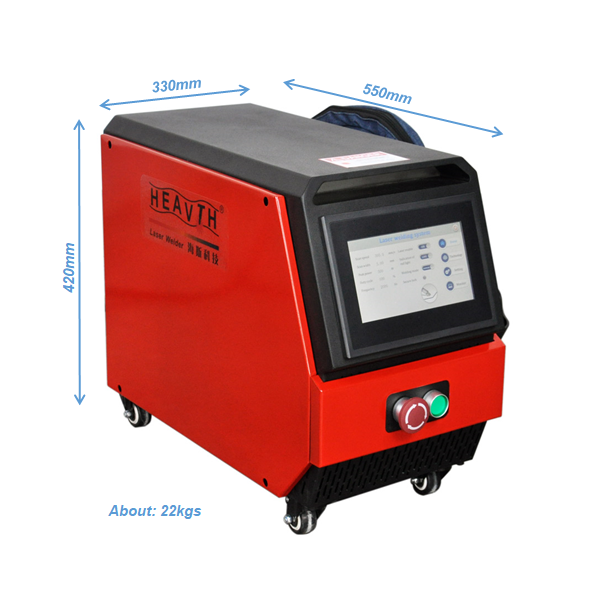

Dimension de la machine (Modèle : A70i) :

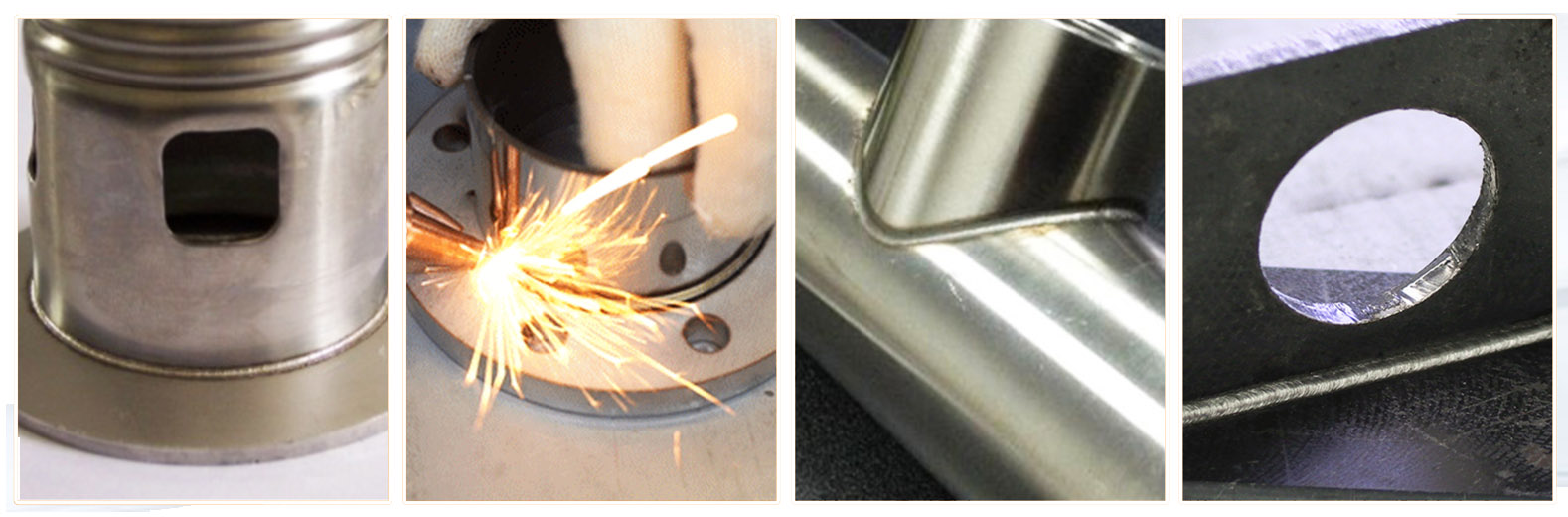

Échantillons de soudage :



Liste de colisage:



Conditions du service après-vente des équipements laser

1. Installation et mise en service

un. Notre personnel technique assiste les clients dans l’installation et la mise en service des équipements. Une fois les marchandises arrivées sur le site de livraison de l'acheteur, nos ingénieurs fournissent des conseils techniques vidéo pour l'installation et la mise en service de l'équipement, et aident les clients à terminer l'installation, la mise en service, les tests des indicateurs techniques, la formation et la livraison de l'équipement.

b. L'installation et la mise en service à distance doivent être réalisées dans le délai spécifié dans le contrat. Tous les équipements fournis dans le contrat sont responsables de l'amarrage et de l'achèvement de l'installation et de la mise en service par notre société. Une fois l'équipement installé et mis en service, le client doit procéder à une auto-inspection de l'équipement et s'assurer que tous les indicateurs techniques répondent aux exigences techniques.

c. Pour les clients qui ont besoin d'une installation et d'une formation sur site, le client supportera les frais de transport vers et depuis le site de mise en service, et les frais de service du personnel technique sont de 200 $ US par jour, calculés depuis le départ de l'entreprise jusqu'au retour (c'est-à-dire temps de service sur site + temps de transport aller-retour).

2. Emballage et transport

un. Emballage standard d'exportation, adapté au transport maritime et aérien longue distance, résistant à l'humidité, à la rouille et aux chocs.

b. Mode de transport : transport maritime et aérien, les responsabilités de transport sont déterminées par les termes du contrat.

c. Chaque boîte d'emballage est accompagnée d'une liste de colisage détaillée et d'un certificat de qualité. Les instructions pertinentes et tous les autres documents et matériels sont joints à la boîte d'emballage.

d. Le lieu de livraison est le lieu indiqué par le client.

3. Formation

L'entreprise propose une formation technique gratuite. Après l'installation et la mise en service, le personnel technique de notre société fournira une formation technique aux opérateurs de votre entreprise pendant au moins 2 jours jusqu'à ce que les opérateurs puissent utiliser l'équipement normalement. Les principaux contenus de formation sont les suivants :

1) Connaissances de base et principes des lasers ;

2) La structure, le fonctionnement, l'entretien et l'entretien des lasers ;

3) Principes électriques, fonctionnement  et diagnostic général des défauts du système de contrôle  ;

4) Processus de soudage au laser ;

5) Fonctionnement de l'équipement et entretien quotidien ;

6) Éducation à la sécurité du traitement au laser.

4. Service après-vente

1. Une fois l’équipement accepté, la période de garantie de l’ensemble de la machine est d’un an. S'il y a des problèmes avec le système pendant la période de garantie, les ingénieurs techniques de notre société fourniront des services téléphoniques ou vidéo à tout moment.

2. Pendant la période de garantie de l'équipement, notre société est responsable de fournir gratuitement des pièces de rechange et des services de réparation pour tout dommage ou dommage causé par la qualité de l'  équipement lui-même. Les frais de transport des pièces sont à la charge du client, à l'exception des consommables classiques (tels que lentilles optiques, verres de protection) et des accidents causés par une utilisation illégale de l'utilisateur.

3. Notre société fournit des services de maintenance à vie pour les produits fournis et fournit à tout moment des consultations et des conseils quotidiens sur les équipements. En dehors de la période de garantie, notre société fournit toujours à ses clients une assistance technique étendue et préférentielle et un approvisionnement en pièces de rechange.

4. Notre société réserve gratuitement aux clients depuis longtemps des techniciens d'exploitation et de maintenance de haute qualité qui ont été strictement formés par notre société et sont toujours prêts à servir les clients. Résoudre les problèmes des clients à la recherche de techniciens.

5. Une fois que l'équipement quitte l'usine, notre société suit et enregistre régulièrement les informations pertinentes sur l'utilisation de l'équipement par l'utilisateur. Une fois le service de maintenance de l'équipement terminé, notre société signalera au demandeur la cause du défaut, les mesures correctives, l'heure et la date de fin de la maintenance et de la restauration.

6. Notre société s'engage à informer le demandeur des mises à niveau logicielles en temps opportun et à fournir des services de mise à niveau logicielle gratuitement.

7. Notre société fait régulièrement appel à des techniciens pour fournir des visites techniques gratuites aux utilisateurs.
