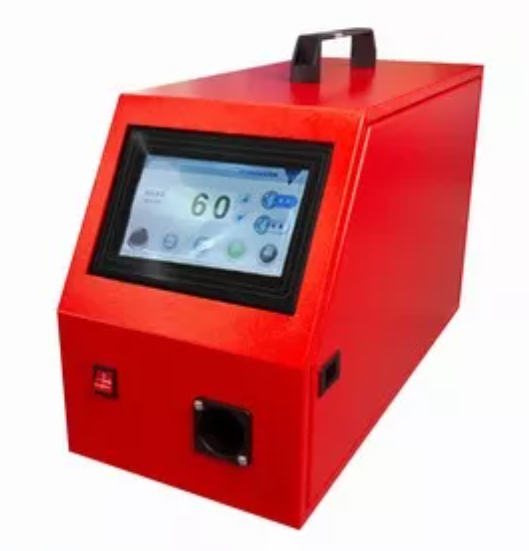

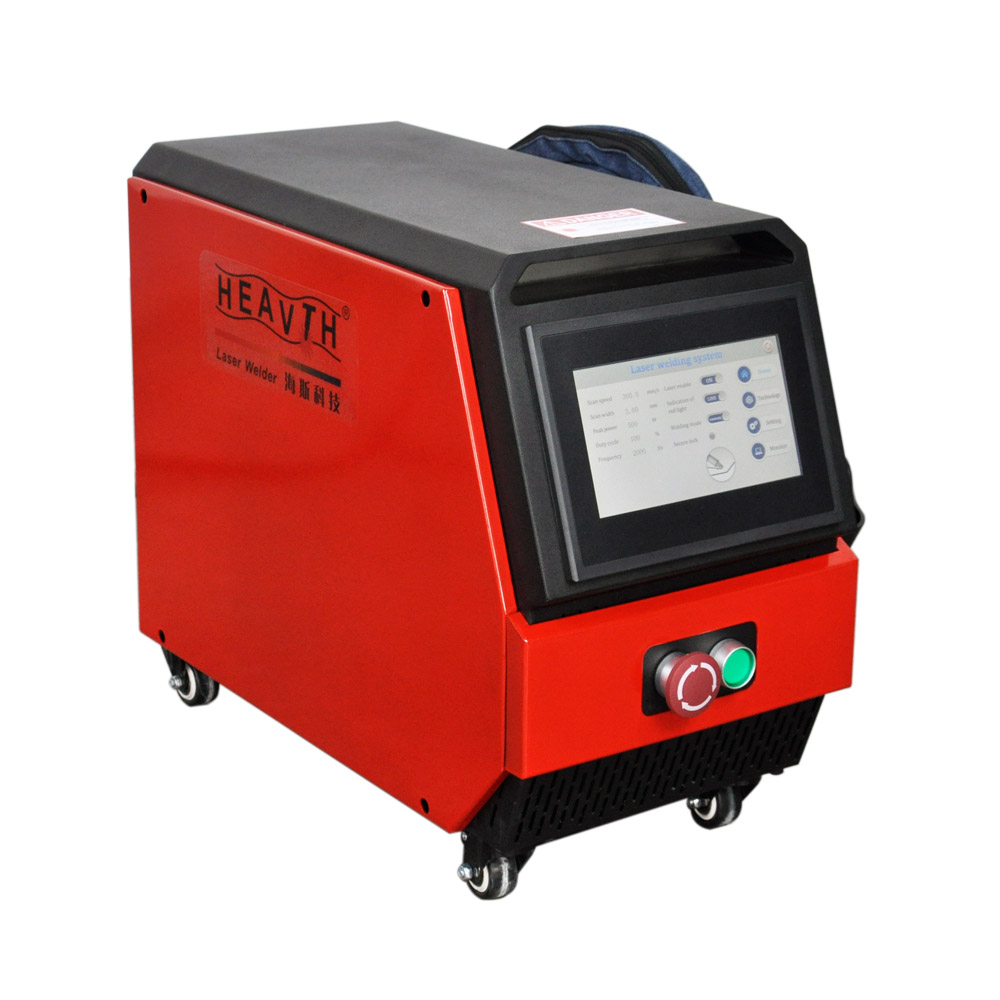

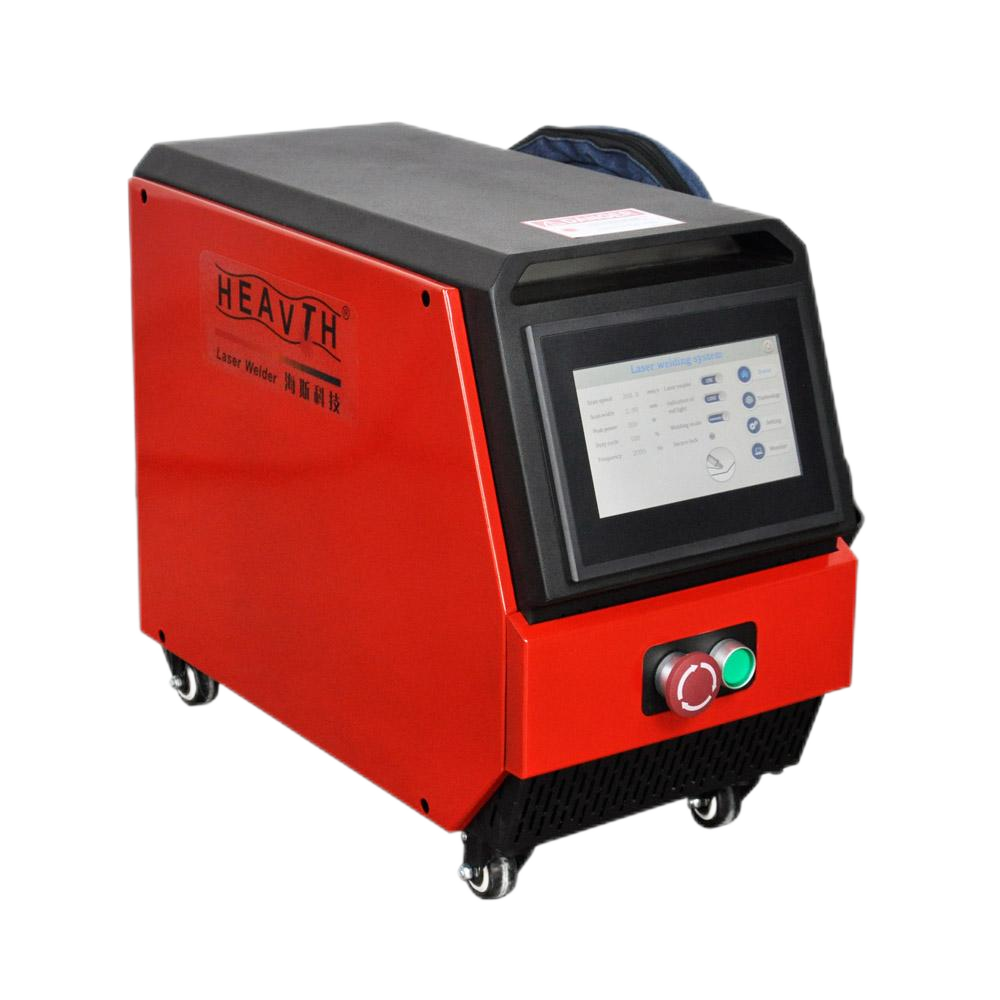

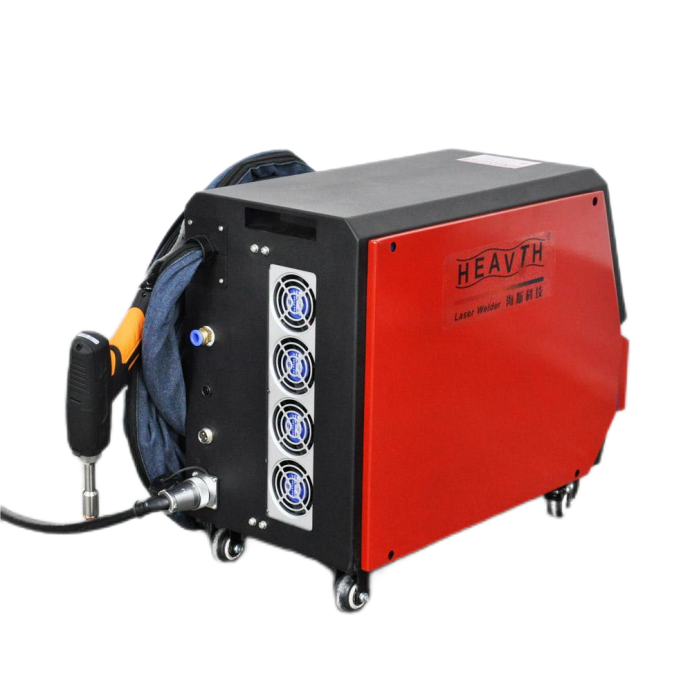

Air-Cooled Series Handheld Laser Welding Machine

Pangkalahatang-ideya ng kagamitan

Ang air-cooled series na 4-in-1 na handheld laser welding machine ay nagtatampok ng laser source power mula 750W hanggang 2000W at kumakatawan sa isang makabuluhang pagsulong sa modernong teknolohiya ng welding. Ang versatile unit na ito ay isinasama ang welding, cutting, cleaning , at seam cleaning functionalities sa isang portable device. Ang apela nito ay nagmumula sa kumbinasyon ng mataas na performance, user-friendly na operasyon, at pinahusay na flexibility, na ginagawa itong partikular na mahalaga sa mga konteksto ng metalworking at precision welding.  Hindi tulad ng mga tradisyonal na water-cooled system, ang makinang ito ay gumagamit ng advanced na air-cooling system, na inaalis ang pangangailangan para sa mga panlabas na water chiller. Hindi lamang nito binabawasan ang mga gastos sa pagpapanatili at pagpapatakbo ngunit ginagawang mas compact at mobile ang unit. Pinapahusay ng air-cooled na disenyo ang kahusayan sa enerhiya, pinapabuti ang pagiging maaasahan sa magkakaibang mga kapaligiran sa pagtatrabaho, at tinitiyak ang pare-parehong pagganap kahit na sa matagal na paggamit.



Mga Tampok ng Produkto (Air-Cooled Series) :

Advanced na Air-Cooled Laser Technology :

Nagsasama ng isang high-efficiency air-cooling system, na inaalis ang pangangailangan para sa mga panlabas na water chiller. Binabawasan nito ang pagpapanatili, pinapababa ang pagkonsumo ng enerhiya, at tinitiyak ang matatag na pagganap sa iba't ibang kapaligiran.

Precision Laser Welding :

Naghahatid ng malinis, tumpak na mga weld na may kaunting thermal distortion, na ginagawa itong perpekto para sa pino, detalyado, at mataas na katumpakan na mga aplikasyon.

Compact na Handheld Design :

Dinisenyo nang ergonomiko at magaan, nag-aalok ng mahusay na kontrol at flexibility para sa on-site at confine-space operations.

Multifunction Integration :

Pinagsasama ang welding, pagputol, paglilinis, at pag-aalis ng kalawang sa isang device, pinapahusay ang kahusayan sa daloy ng trabaho at binabawasan ang pangangailangan para sa maraming tool.

User-Friendly na Interface :

Nagtatampok ng intuitive control panel para sa mabilis na pag-setup, real-time na pagsubaybay, at madaling pagsasaayos ng mga parameter ng welding.

Napakahusay na Portability :

Nang walang pasanin ng mga water-cooling system, ang device ay mas compact at mas madaling dalhin, perpekto para sa mga mobile na gawain at iba't ibang lugar ng trabaho.

Pinagsamang Proteksyon sa Kaligtasan :

Nilagyan ng maraming mga tampok sa kaligtasan upang matiyak ang ligtas na operasyon sa panahon ng tuluy-tuloy at pinalawig na paggamit.

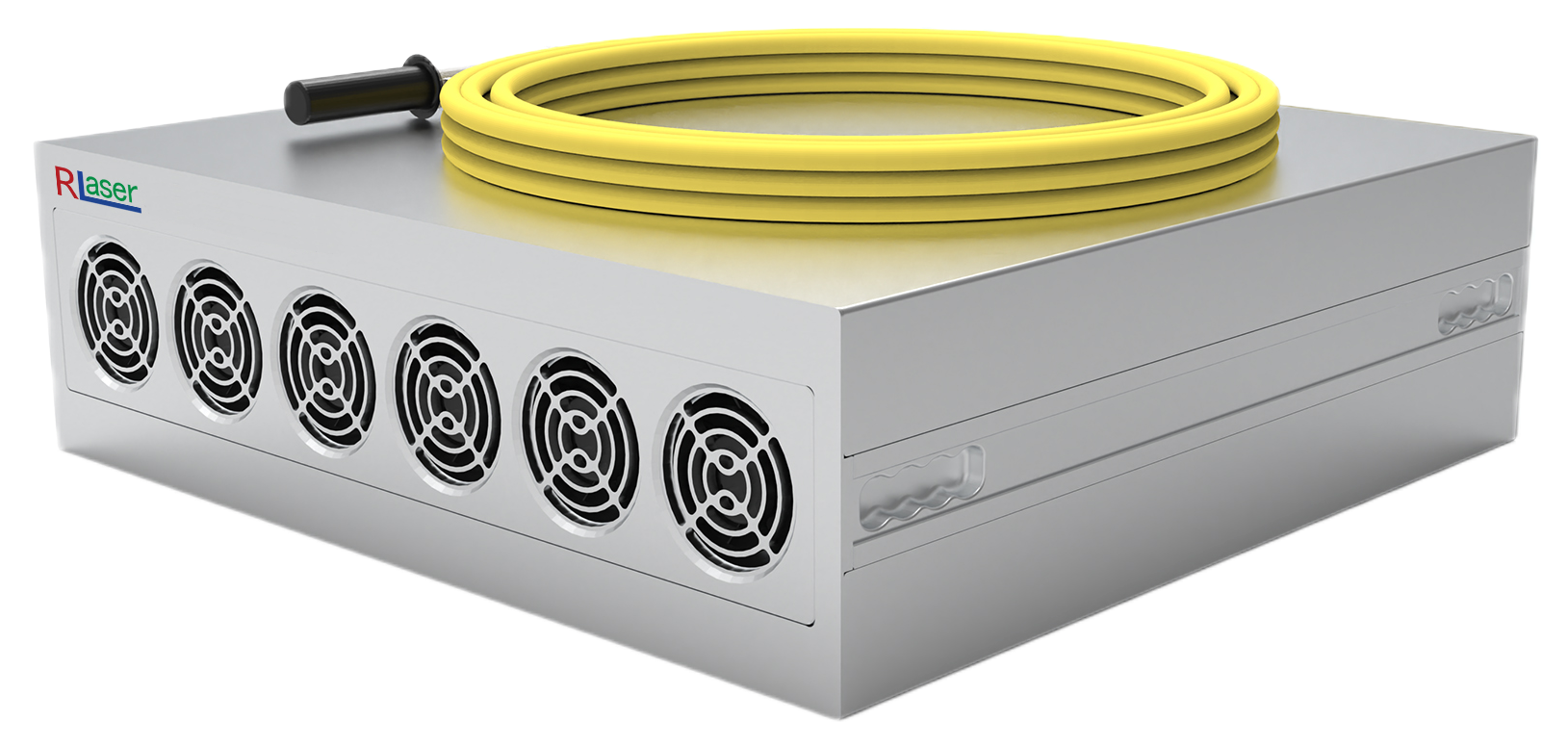

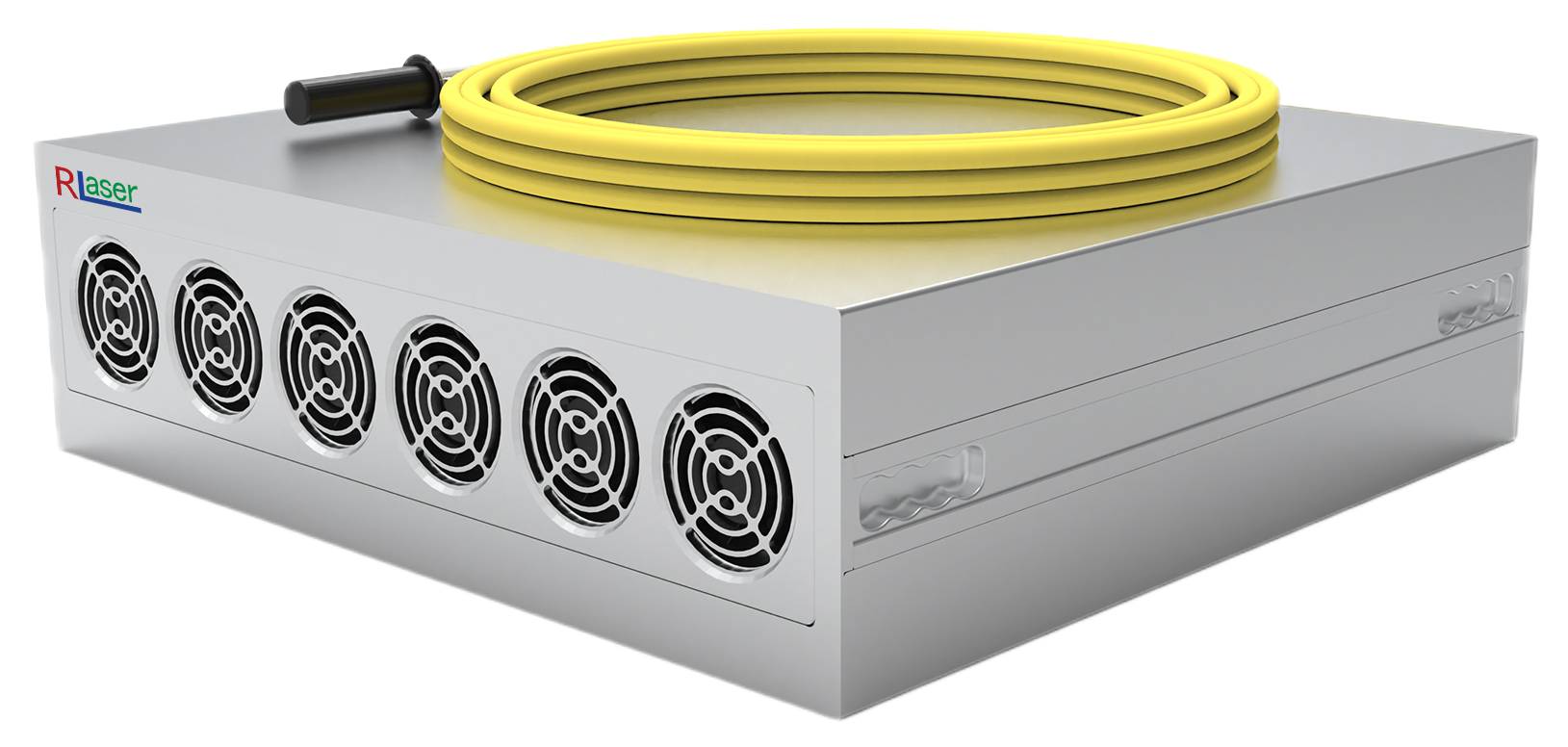

Pinagmumulan ng Laser na pinalamig ng hangin :

Ang air-cooled laser ay isang uri ng laser system na gumagamit ng ambient air, na tinutulungan ng mga panloob na fan o heat sink, upang pamahalaan ang init na nabuo sa panahon ng operasyon. Hindi tulad ng tradisyonal na water-cooled laser, hindi ito nangangailangan ng mga panlabas na chiller, na ginagawang mas compact, magaan, at matipid sa enerhiya ang pangkalahatang disenyo. Ang mga air-cooled laser ay mainam para sa portable o space-constrained na mga application at nag-aalok ng pinasimpleng maintenance habang pinapanatili ang stable na output para sa welding, cutting, at mga gawain sa paglilinis.



Laser welding head:

1. Nagtatampok ng natatanging pinagsama-samang istraktura ng paglamig at espesyal na disenyo ng airflow, na epektibong nagpoprotekta sa nozzle at mga lente.

2. Ang laki ng lugar ng welding head ay nababagay, na nagbibigay-daan para sa kakayahang umangkop na kontrol sa lalim ng pagtagos at lapad ng weld bead.

3. Built-in na multi-point na pagsukat ng temperatura, real-time na pagsubaybay sa temperatura ng welding gun

4. Pangkalahatang aluminum alloy na materyal, dust-proof, wear-resistant, at anti-interference

5. Mabilis na paglabas ng disenyo ng lens para sa madaling inspeksyon at pagpapalit

6. Nilagyan ng intelligent wire feeder, na nagbibigay ng tumpak na wire feeding para sa mga proseso ng high-precision na filler wire.

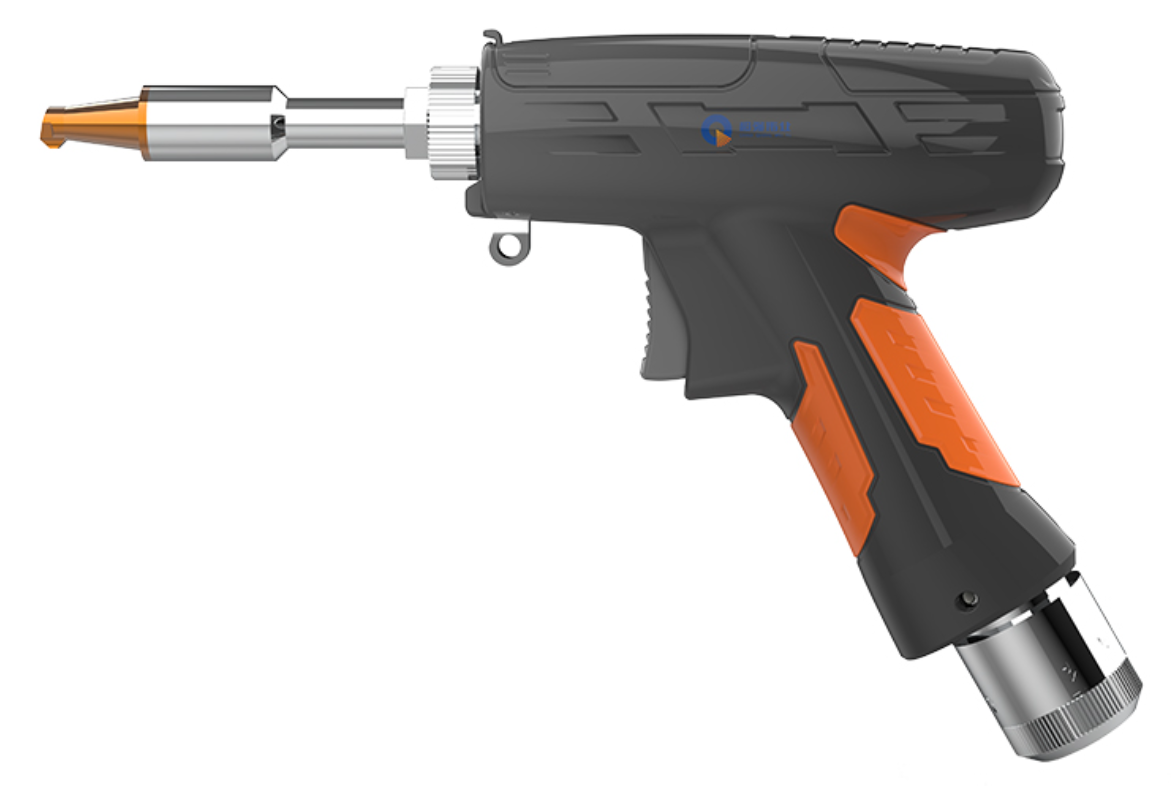

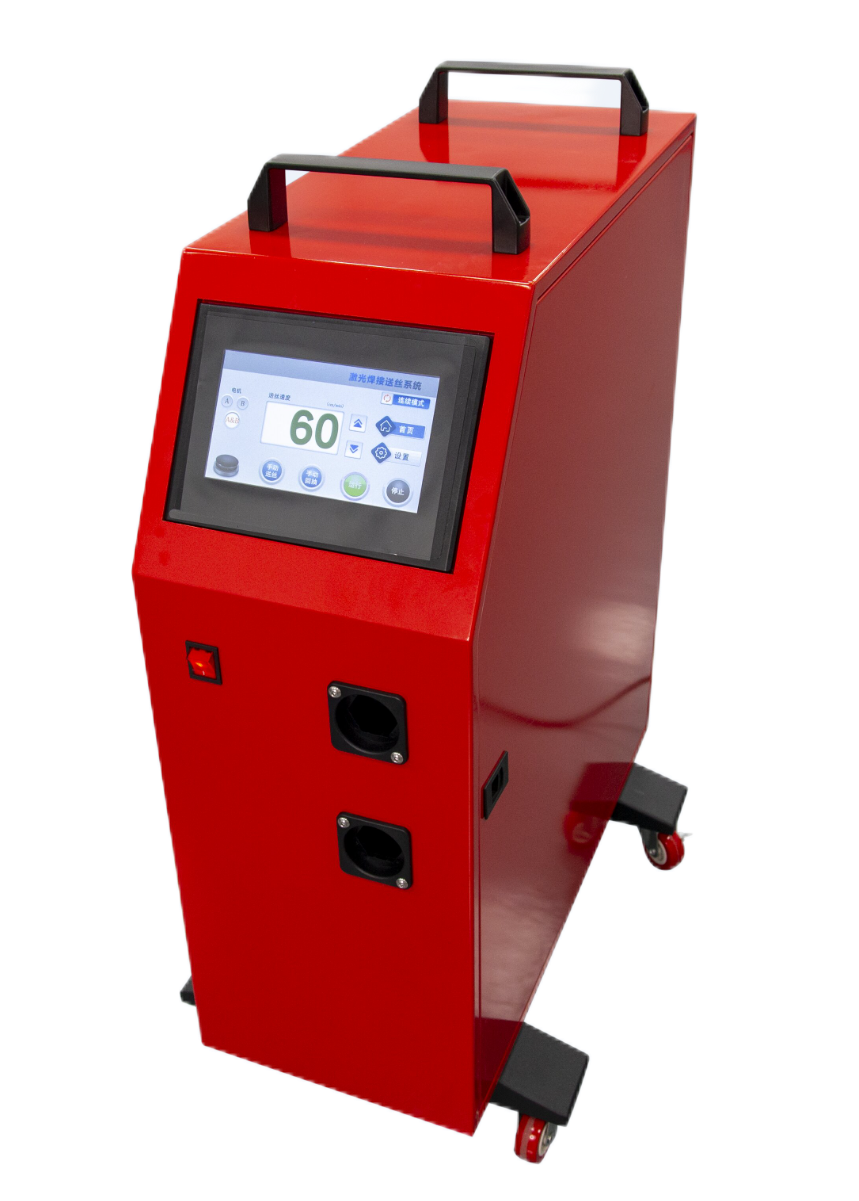

Magaan ang handheld Laser welding head	Touchscreen Intelligent wire feeder

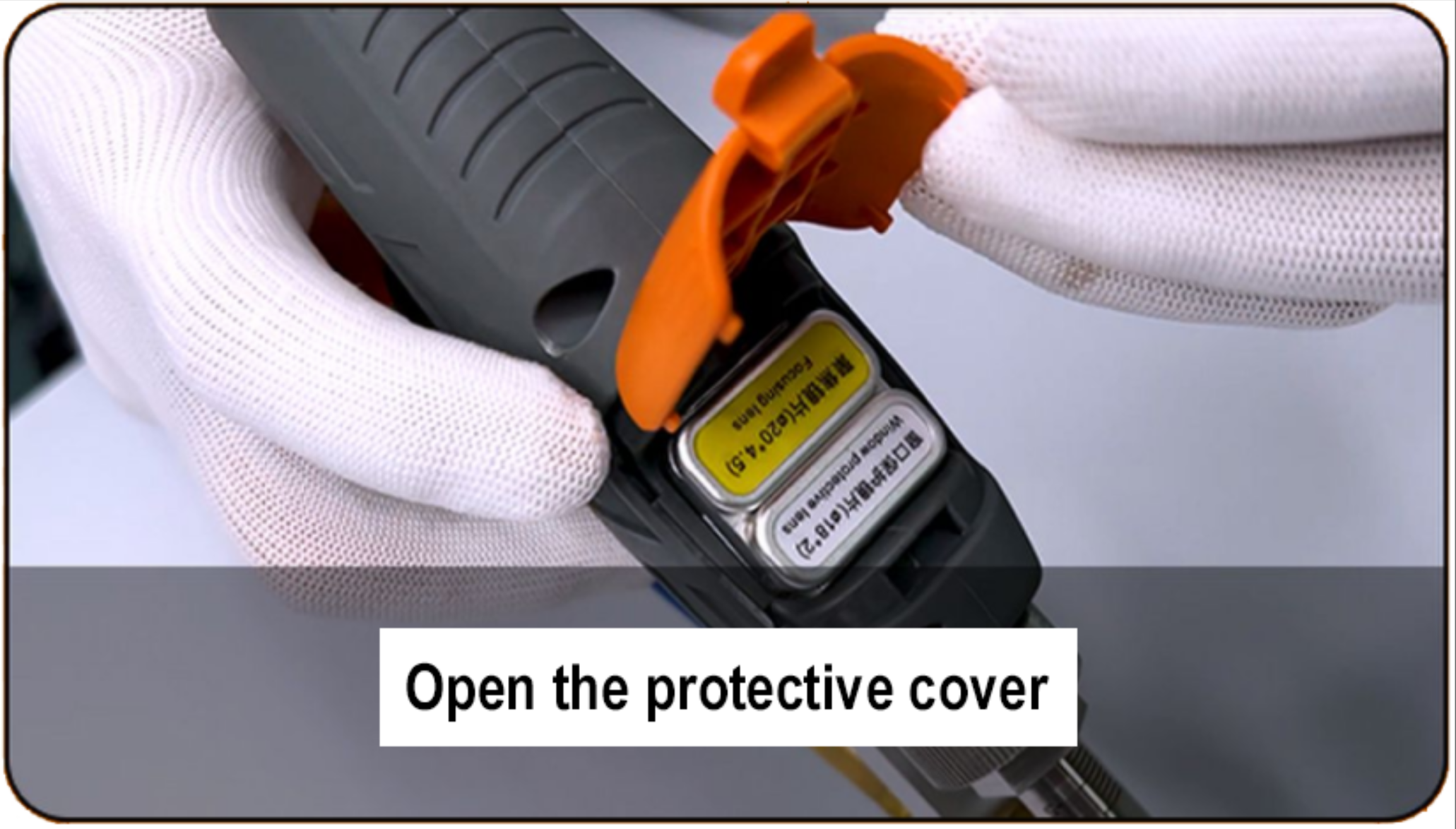

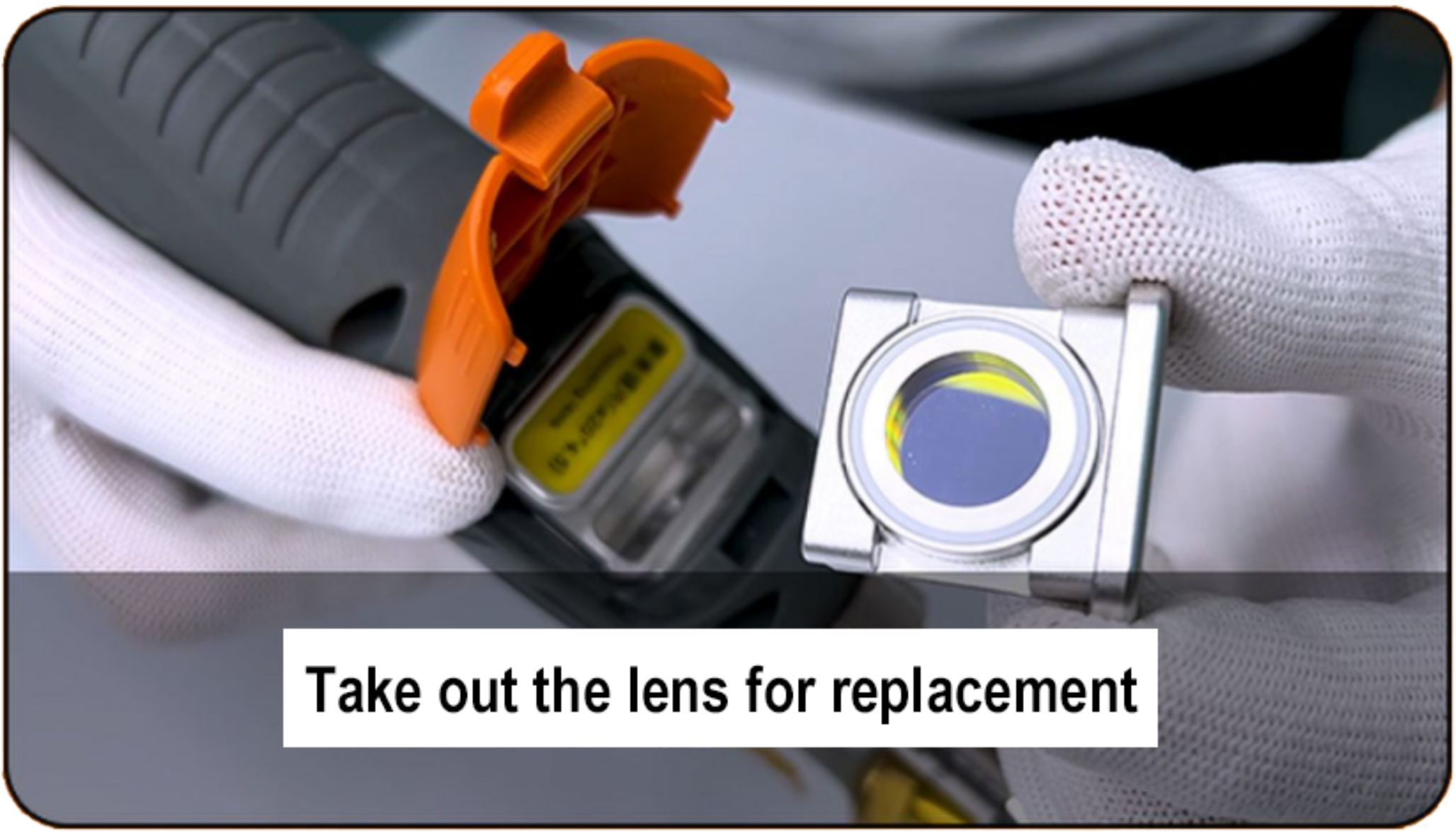

Ang protective lens at focusing lens ay idinisenyo sa istilong drawer, na maginhawa para sa on-site na pagpapanatili at pagpapalit.

Ang protective lens at pagpapalit ng focusing lens

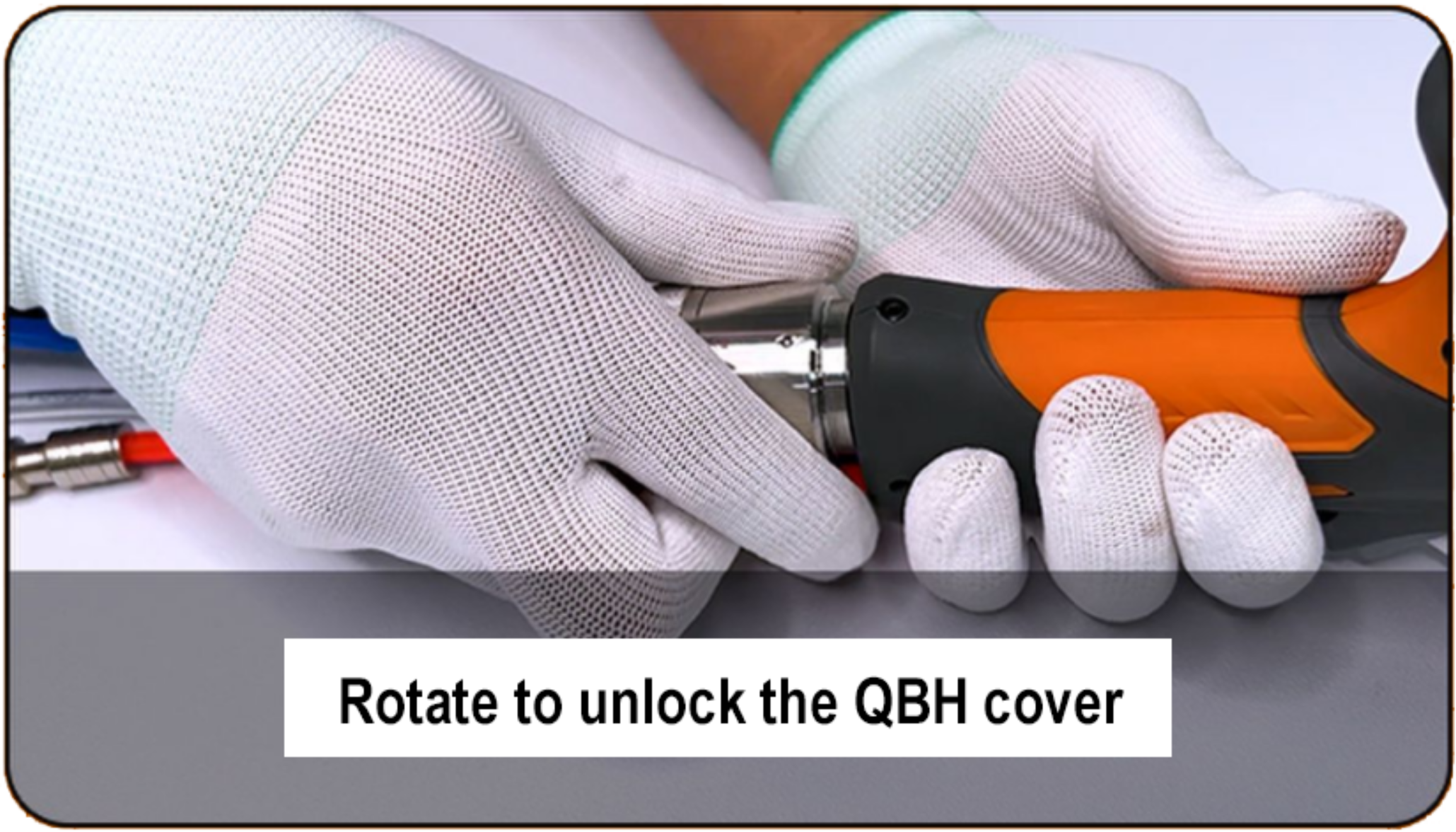

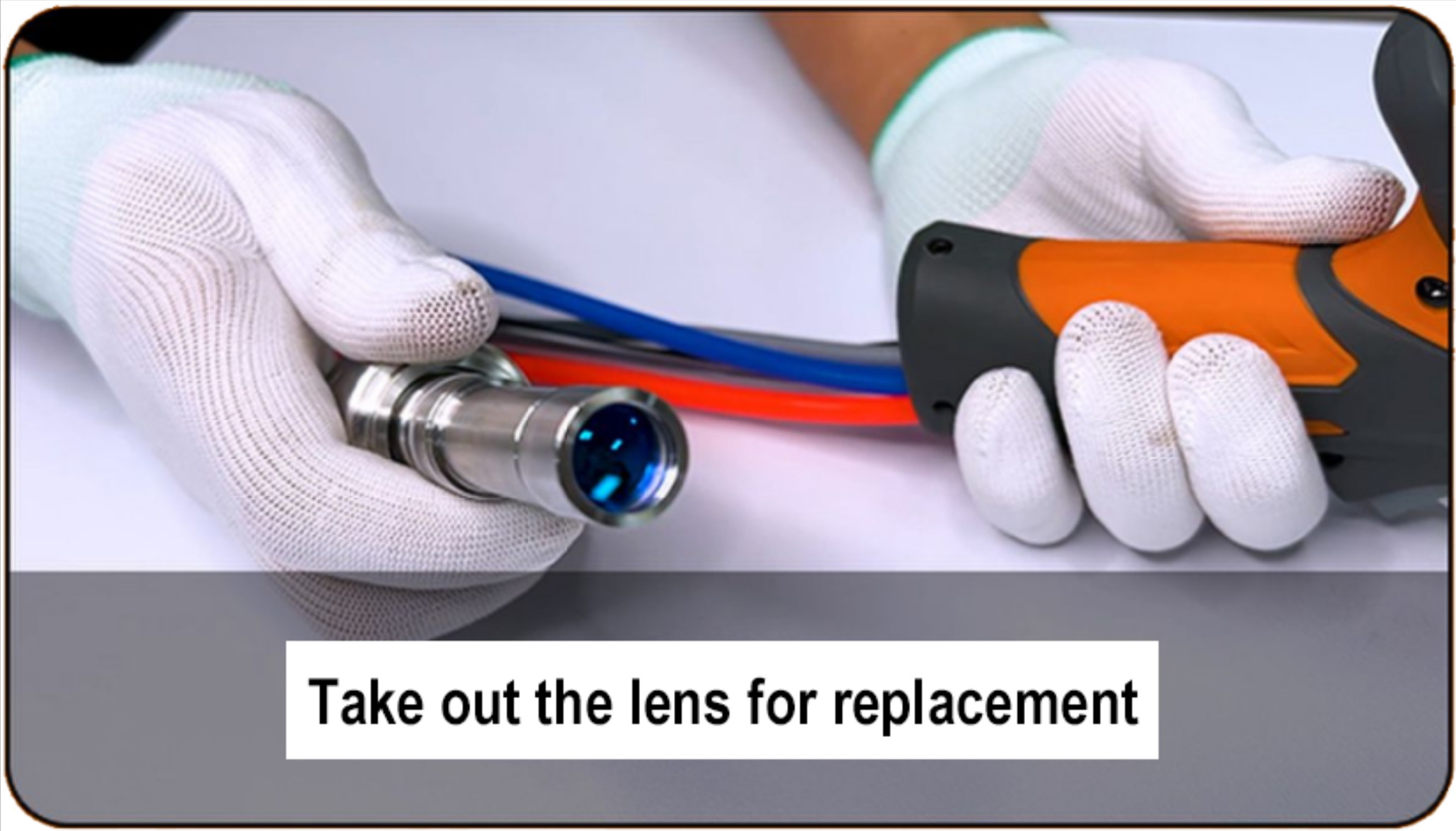

Ang collimating lens at QBH lens ay idinisenyo sa isang pinagsama-samang paraan, na maaaring mabilis na mapanatili at mapalitan nang walang kumplikadong pag-disassembly.

Ang pagpapalit ng collimating lens

Sistema ng kontrol ng laser :

Ang laser welding control system ay binuo gamit ang industrial-grade DSP chip, full-screen touch, at maramihang mga panloob na parameter ay nababagay. Ang mga input at output port ay nakahiwalay, at ang anti-interference na pagganap ay mahusay. Ang built-in na proseso ng library function ay maaaring mabilis na pumili ng mga proseso ng welding ng iba't ibang kapal at materyales ng plate. Mayroon itong multi-point na pagsukat ng temperatura at real-time na pagsubaybay sa pagpapatakbo ng system.

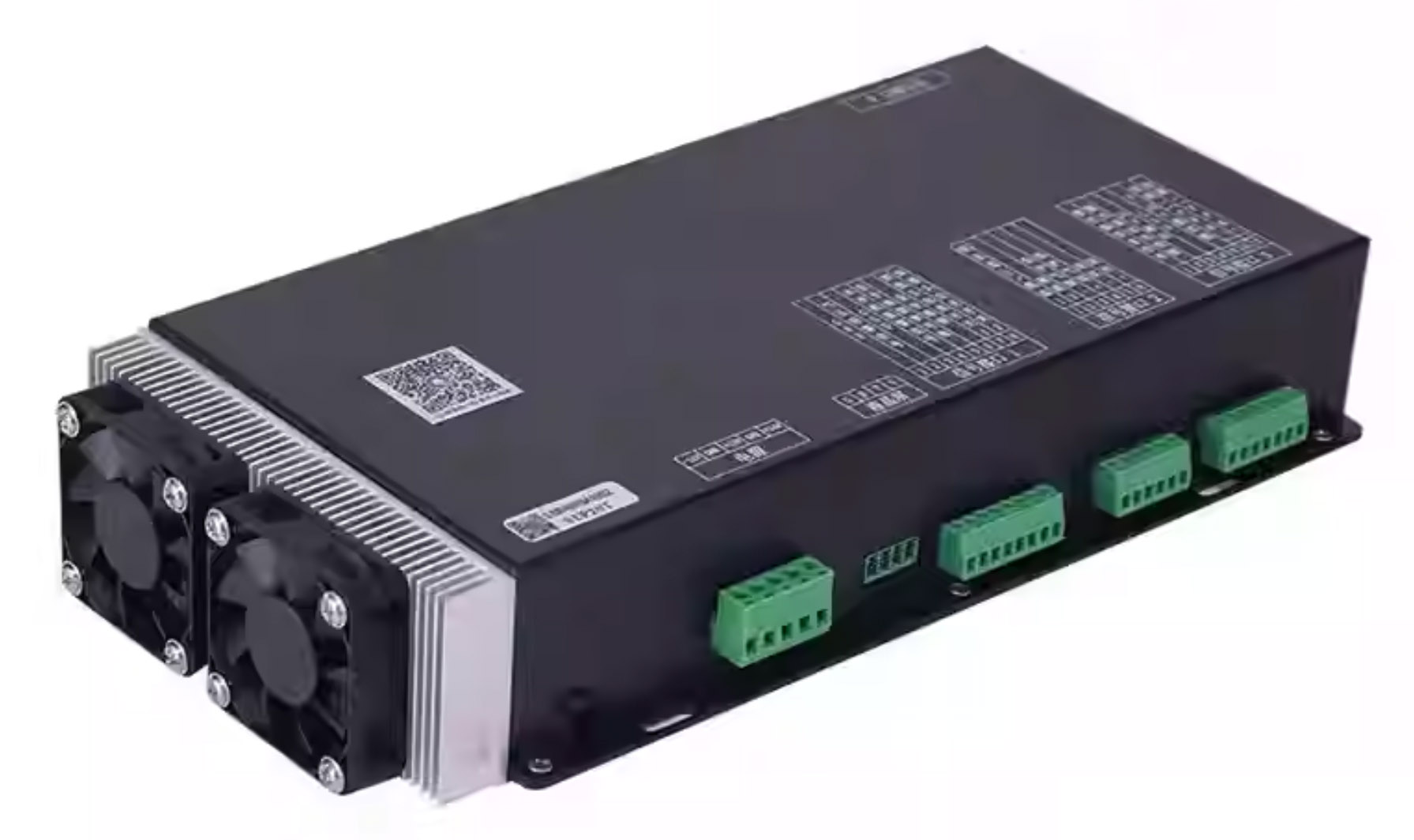

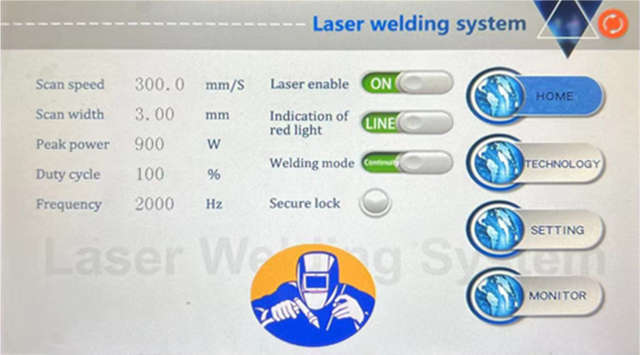

Multilingual na touch screen	Industrial Control System

Display ng Function

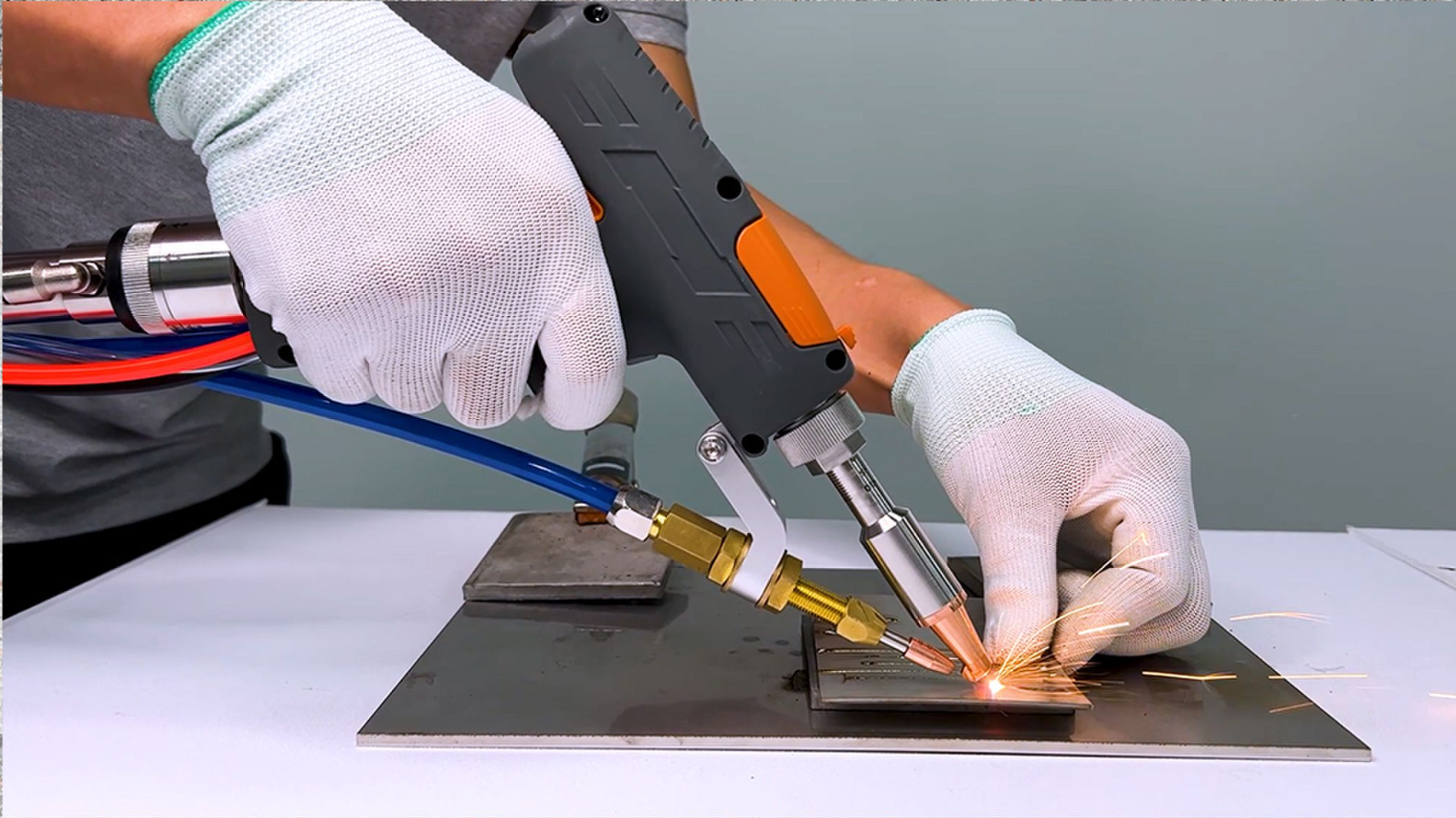

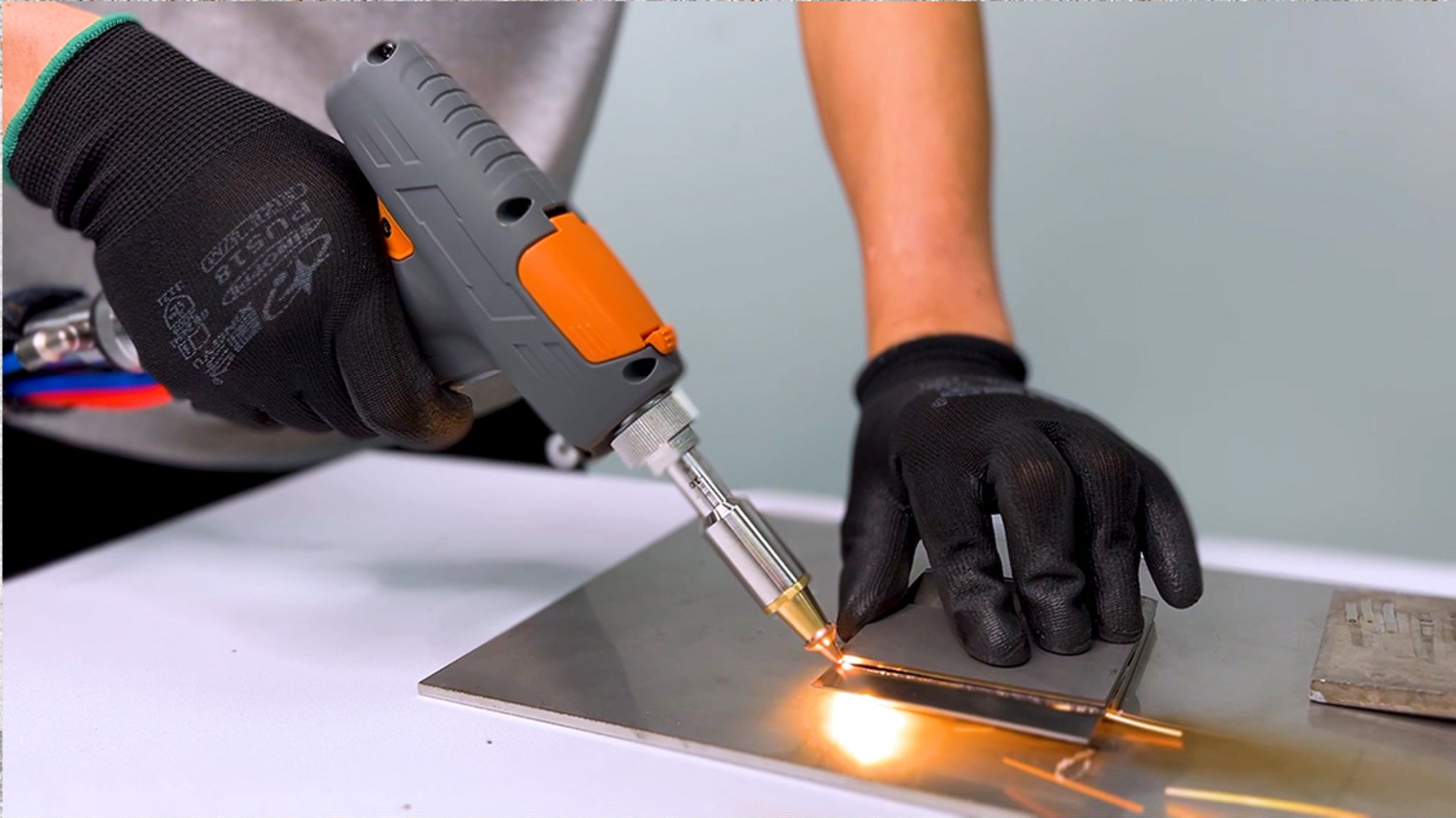

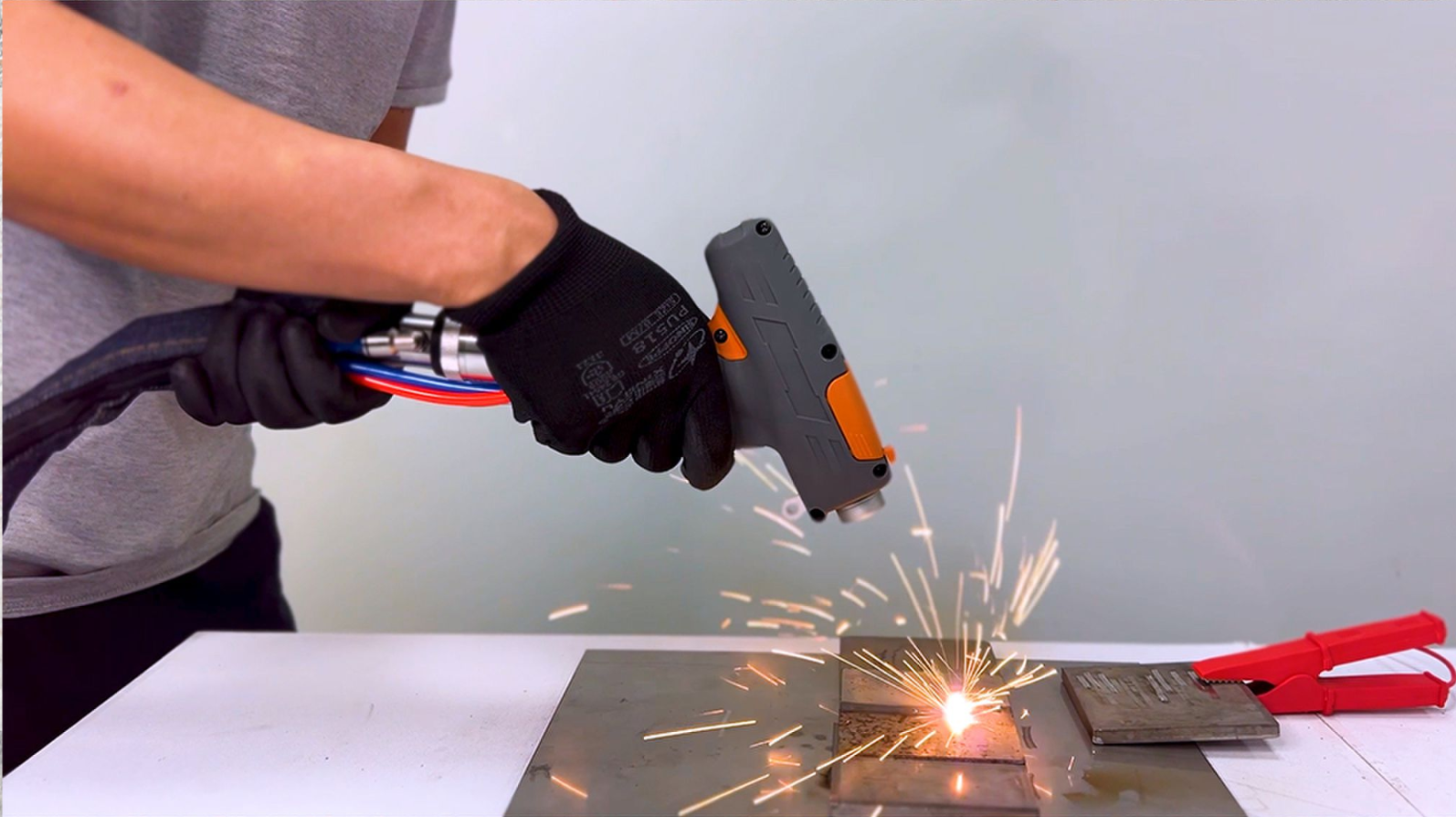

Hinang	Pagputol	Paglilinis

Karaniwang pagsasaayos:

Hindi.	N ame	Paglalarawan	Q uantity
1	Pinagmumulan ng fiber laser	RLASER	1 set
2	Laser welding system	3 IN 1 na sistema ng kontrol	1 itakda
3	L aser welding head	Sup21T	1 itakda
4	Matalinong wire feeder	Touch screen intelligent wire feeder	1 set
6	Dual wire feeder (Opsyonal)	Touch screen dual wire integration intelligent wire feeder	1 set



Teknikal na parameter:

Modelo	A70i	A120i	A150i	A200i
Pinagmulan ng Laser	750W	1200W	1500W	2000W
Panasang Gas	Argon, Nitrogen, Hangin	Argon, Nitrogen, Hangin	Argon, Nitrogen, Hangin	Argon, Nitrogen, Hangin
Kumpletuhin  ang Welding	2.5mm	3.5mm	4mm	6mm
Lakas ng Input	<2.2kW	<3.6kW	<4.5kW	<6kW
Cooling Mode	Paglamig ng hangin	Paglamig ng hangin	Paglamig ng hangin	Paglamig ng hangin
Dimensyon	550*330*420mm	610*330*550mm	610*330*550mm	635*330*530mm
Timbang ng host	Mga 22 KG	Mga 38 KG	Mga 40 KG	Mga 50 KG
Mains Supply	AC220V 1PH	AC220V 1PH	AC220V 1PH	AC220V 1PH

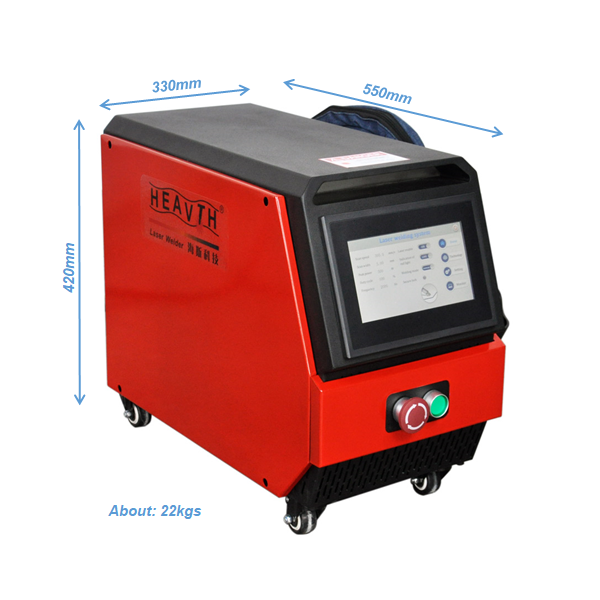

Dimensyon ng makina(Modelo: A70i):

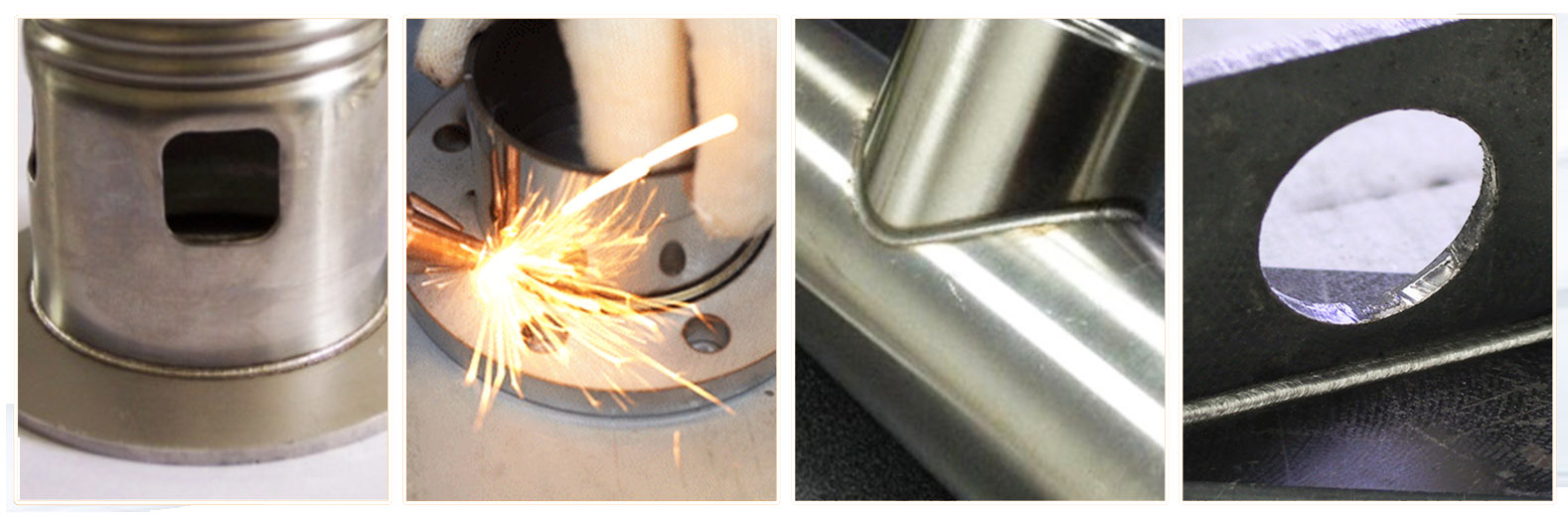

Mga sample ng hinang:

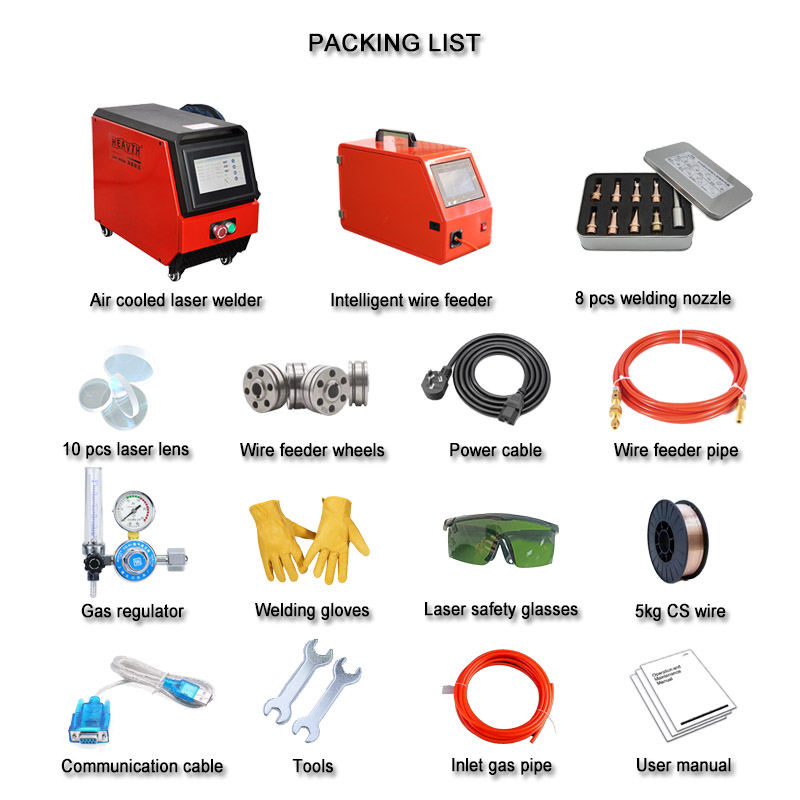

Listahan ng pag-iimpake:



Mga Tuntunin ng Serbisyong After-Sales ng Laser Equipment

1. Pag-install at pag-commissioning

a. Ang aming teknikal na kawani ay tumutulong sa mga customer sa pag-install at pag-commissioning ng mga kagamitan. Matapos dumating ang mga kalakal sa lugar ng paghahatid ng bumibili, ang aming mga inhinyero ay nagbibigay ng teknikal na patnubay ng video para sa pag-install at pag-commissioning ng kagamitan, at tinutulungan ang mga customer sa pagkumpleto ng pag-install, pag-commissioning, pagsubok ng teknikal na indicator, pagsasanay, at paghahatid ng kagamitan.

b. Ang remote installation at commissioning ay dapat makumpleto sa loob ng panahong tinukoy sa kontrata. Ang lahat ng kagamitang ibinigay sa kontrata ay may pananagutan sa pag-dock at pagkumpleto ng pag-install at pag-commissioning ng aming kumpanya. Matapos mai-install at ma-commission ang kagamitan, dapat magsagawa ang customer ng self-inspection ng kagamitan at tiyaking natutugunan ng lahat ng teknikal na indicator ang mga teknikal na kinakailangan.

c. Para sa mga customer na nangangailangan ng pag-install at pagsasanay sa lugar, sasagutin ng customer ang mga gastos sa transportasyon papunta at mula sa lugar ng pag-commissioning, at ang bayad sa serbisyo ng teknikal na kawani ay US$200 bawat araw, na kinakalkula mula sa pag-alis ng kumpanya hanggang sa pagbabalik (ibig sabihin, oras ng serbisyo sa site + oras ng transportasyon sa pag-ikot).

2. Packaging at transportasyon

a. Standard export packaging, na angkop para sa malayuang dagat at hangin na transportasyon, moisture-proof, kalawang, at shock-proof.

b. Mode ng transportasyon: transportasyon sa dagat at hangin, ang mga responsibilidad sa transportasyon ay tinutukoy ng mga tuntunin ng kontrata.

c. Ang bawat kahon ng pakete ay sinamahan ng isang detalyadong listahan ng packing at sertipiko ng kalidad. Ang mga nauugnay na tagubilin at lahat ng iba pang mga dokumento at materyales ay nakakabit sa kahon ng pakete.

d. Ang lokasyon ng paghahatid ay ang lokasyong tinukoy ng customer.

3. Pagsasanay

Nagbibigay ang kumpanya ng libreng teknikal na pagsasanay. Pagkatapos ng pag-install at pag-commissioning, ang mga teknikal na tauhan ng aming kumpanya ay magbibigay ng teknikal na pagsasanay para sa mga operator ng iyong kumpanya nang hindi bababa sa 2 araw hanggang sa magamit ng mga operator ang kagamitan nang normal. Ang pangunahing nilalaman ng pagsasanay ay ang mga sumusunod:

1) Pangunahing kaalaman at prinsipyo ng mga laser;

2) Ang istraktura, operasyon, pagpapanatili at pangangalaga ng mga laser;

3) Mga prinsipyong elektrikal, operasyon  at pangkalahatang pag-diagnose ng fault ng control system;

4) Proseso ng laser welding;

5) Pagpapatakbo ng kagamitan at pang-araw-araw na pagpapanatili;

6) Laser processing kaligtasan edukasyon.

4. After-sales service

1. Matapos tanggapin ang kagamitan, ang panahon ng warranty ng buong makina ay isang taon. Kung mayroong anumang mga problema sa system sa panahon ng warranty, ang mga teknikal na inhinyero ng aming kumpanya ay magbibigay ng mga serbisyo sa telepono o video anumang oras.

2. Sa panahon ng warranty ng kagamitan, responsibilidad ng aming kumpanya ang pagbibigay ng mga libreng pamalit na piyesa at serbisyo sa pagkukumpuni para sa anumang pinsala o pinsalang dulot ng kalidad ng  kagamitan mismo. Ang mga gastos sa transportasyon ng mga piyesa ay sasagutin ng customer, maliban sa mga conventional consumables (tulad ng optical lens, protective lenses) at mga aksidenteng dulot ng ilegal na operasyon ng user.

3. Ang aming kumpanya ay nagbibigay ng panghabambuhay na serbisyo sa pagpapanatili para sa mga produktong ibinigay, at nagbibigay ng pang-araw-araw na konsultasyon at gabay sa kagamitan anumang oras. Sa labas ng panahon ng warranty, ang aming kumpanya ay nagbibigay pa rin sa mga customer ng malawak at kagustuhang teknikal na suporta at suplay ng mga ekstrang bahagi.

4. Inilalaan ng aming kumpanya ang mataas na kalidad na mga technician sa pagpapatakbo at pagpapanatili na mahigpit na sinanay ng aming kumpanya para sa mga customer nang libre sa mahabang panahon, at laging handang maglingkod sa mga customer. Lutasin ang mga problema ng mga customer na naghahanap ng mga technician.

5. Pagkaalis ng kagamitan sa pabrika, regular na sinusubaybayan at itinatala ng aming kumpanya ang may-katuturang impormasyon sa paggamit ng kagamitan ng gumagamit. Matapos makumpleto ang serbisyo sa pagpapanatili ng kagamitan, iuulat ng aming kumpanya ang sanhi ng kasalanan, mga hakbang sa pag-aayos, pagkumpleto ng oras at petsa ng pagpapanatili at pagpapanumbalik sa humihingi.

6. Nangako ang aming kumpanya na ipaalam sa humihingi ng mga upgrade ng software sa isang napapanahong paraan at magbibigay ng mga serbisyo sa pag-upgrade ng software nang walang bayad.

7. Ang aming kumpanya ay regular na nag-aayos ng mga technician upang magbigay ng mga libreng teknikal na pagbisita sa mga gumagamit.
