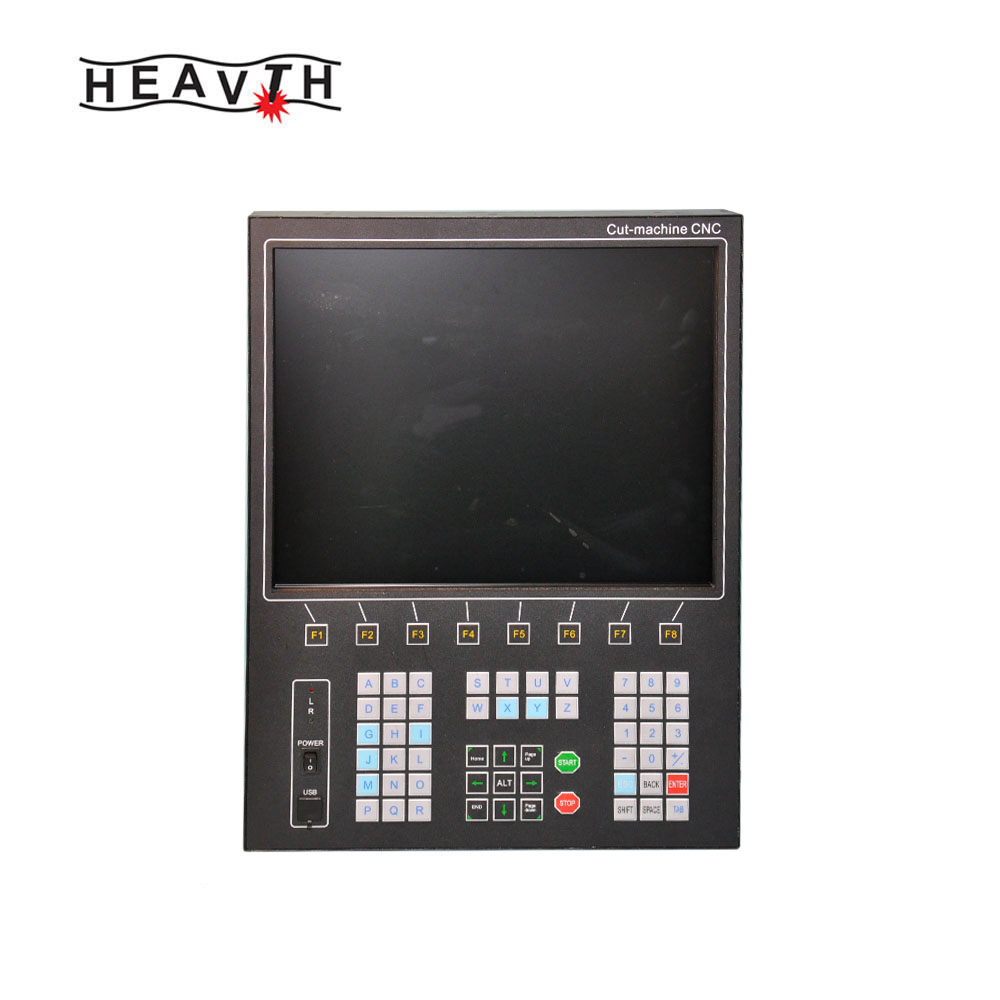

F2500B CNC Control System

Mga Katangian ng System

1） 17 pulgada 1024*768 DOTS Kulay LCD, USB interface.

Man-Machine-Dialog Software at Professional Hot Key Design para sa Madaling Pagputol ng Operasyon,

User-friendly bilang Hypertherm's Edge Controller.

2） Multi-language file system at menu, at ang menu ay maaaring mailipat lamang ng isang key.

Ang 3） DSP core ay maaaring makontrol ang paglipat ng makina nang tumpak nang tumpak, stably at sa mababang ingay.

4） Ang long-distance remote control ay maaaring makontrol ang makina upang sumulong, paatras, kaliwa,

Kanan at pagputol ng pagsisimula, ihinto at iba pa (opsyonal na pagsasaayos).

5） Suportahan ang EIA Code (G code) at iba't ibang mga fastcam 、 freenest 、 Smartnest 、 ibe softwares.

6) Compact na disenyo ng keyboard at madaling mag -input ng mga file.

7） Ang mga operasyon tulad ng proporsyon zoom, paikutin, salamin, display ng array, anggulo ng plate na bakal

Ayusin… .. Magagamit ang lahat at magkaroon ng propesyonal na solusyon sa CNC controller.

8） Ang coordinate system ay maaaring ipasadya upang suportahan ang dalawang-dimensional na mga coordinate ng lahat

Walong uri.

9） lahat ng uri ng input at output port at ang bilang ay maaaring ipasadya (karaniwang bukas o

karaniwang sarado)

10) System self-diagnosis para sa madaling pag-shoot ng problema.

11) Ang lahat ng mga pag -andar at pamamaraan ay maaaring mag -upgrade sa online

12） I -import at i -export ang mga file sa pamamagitan ng solong o lahat ng mga file.

13) Suportahan ang siga, plasma, dusting draw at demonstrasyon ng apat na uri ng mode.

14) Ang apoy at plasma ay pinaghiwalay sa mga control IO port.

15) Suportahan ang THC, dalawang antas ng preheat, tatlong antas ng pierce sa mode ng apoy.

16) Plasma arc feedback, pagpoposisyon ng feedback, awtomatikong isara ang arko sa sulok.

17) Suportahan ang pagputol ng gilid. Maaari itong i -save ang oras ng preheat para sa makapal na plato ng bakal.

18） Ang bilis ng paggalaw ay maaaring maging real-time na pagbilis, pagkabulok.

19） Ayon sa kapal ng plate, ang bilis ng paggupit ay awtomatikong pinigilan ng isang limitasyon ng bilis sa sulok, na epektibong pumipigil sa pagsunog.

20） Dynamic / Static na paglalarawan ng proseso, graphics mag -zoom in / out, pabago -bagong pagsubaybay

cut-off point sa ilalim ng estado ng pag-zoom.

21） Awtomatikong kabisaduhin ang sitwasyon sa pagtatrabaho at ang huling pagputol ng punto kapag nag -off.

22） 'Ang pagputol ng offset ' ay maiiwasan ang basura ang plato ng bakal kapag ang pugad ng plato ay

kinakalkula na mali.

23） Mag -set up ng iba't ibang awtoridad sa pangangasiwa at ang kaukulang password upang mapangalagaan ang mga interes ng mga tagapamahala.

Pamantayang Teknikal

1） control axis ： 2

2） Pagkontrol ng katumpakan ： +/- 0.001mm

3） Saklaw ng Coordinate ： +/- 99999.999mm

4） Max Pulses: 200kHz MAX Bilis ： 15000 mm/m

5） Max Lines ng Code ： 150000Lines

6） MAX SIZE NG SINGLE CODE FILE ： 4M

7） Resolusyon ng Oras ： 10ms

8） Paggawa ng boltahe ： DC 24V In Put

9） temperatura ng pagtatrabaho ： -10 ℃ -60 ℃. Kamag-anak na kahalumigmigan, 0-95%.

Interface ng system

1) 15 Pins interface ng 2 axis ng motor drive.

2) 25 Pins interface ng 16 na mga channel optical couple output port ， max back flow kasalukuyang 300mA.

3) 25 Pins interface ng 16 na mga channel optical couple input port ， max output kasalukuyang 300mA.

4) USB interface sa front panel.

5) Palawakin ang IO Input/Output Ports, PWM Input Ports, Analog Input Ports.

Pag -configure ng Hardware

1) Monitor: 17 pulgada, 1024*768, Mataas na Kahulugan 16 milyong kulay at mataas na ningning LCD o 10.4 pulgada 800*600, 26 milyong kulay na LCD.

2) Memory: 64M SDRAM

3) Magagamit ang memorya para sa gumagamit: 256m o 1G electronic hard disk

4) Frequency ng Master ng System: 400MHz

5) USB: USB 1.1 Front Interface

6) Keyboard: Electronic PCB Foil Keyboard (Isang Machine) o Standard Industrial Keyboard (Split Type Machine)

7) Chassis: Ang buong-bakod na istraktura ay ganap na protektado na nagtatanggol sa electromagnetic radiation, panghihimasok at static na kuryente.
