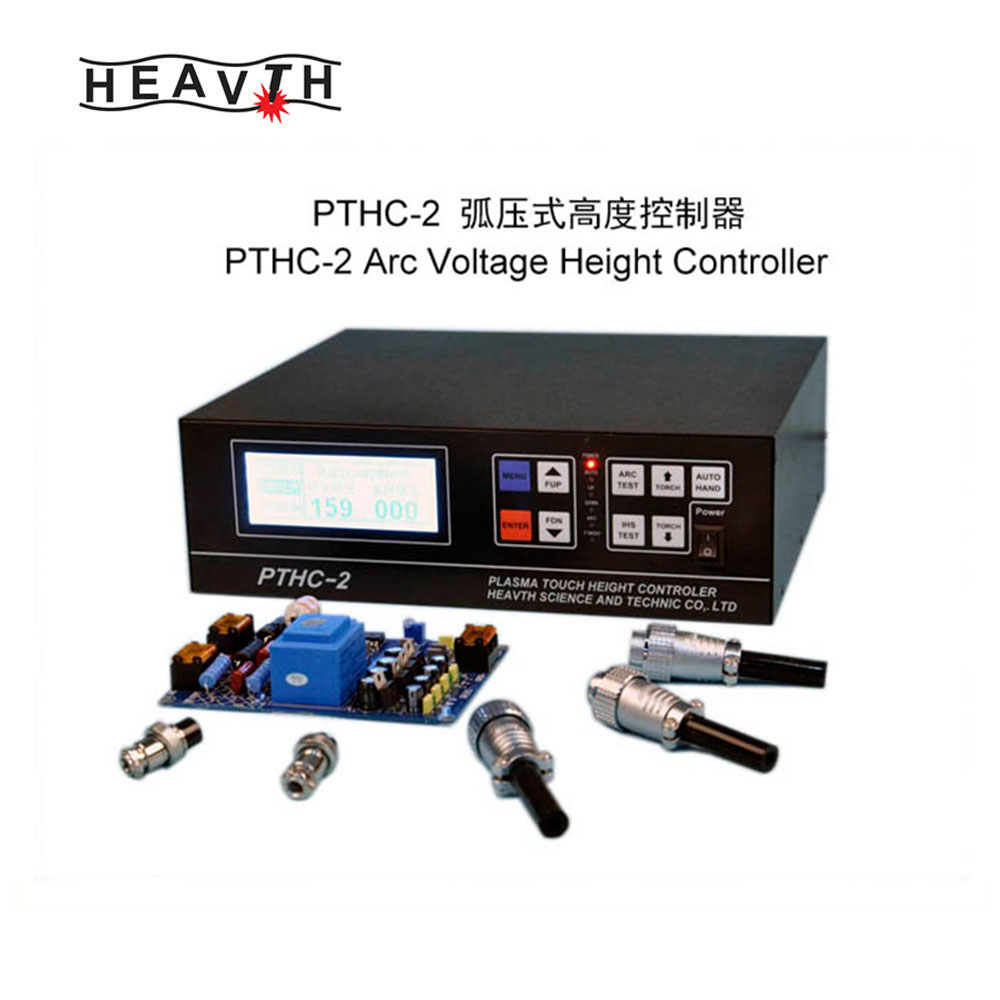

Bộ điều khiển chiều cao điện áp hồ quang plasma PTHC-II

Những người phát triển bộ điều khiển độ cao điện áp hồ quang PTHC-II có nhiều năm kinh nghiệm trong việc phát triển và sử dụng. Chúng tổng hợp tất cả các đặc điểm của bộ điều khiển độ cao điện áp Arc được sản xuất tại Trung Quốc và nước ngoài.

1、PTHC-Ⅱ lấy bộ vi xử lý công suất cao làm cốt lõi. Sử dụng biểu đồ màn hình lớn và LCD ký tự; Bộ khuếch đại cách ly điện áp cao của công ty AD của Mỹ ； truyền điều khiểnPWM.

2, đầu vào phù hợp với tỷ lệ điện áp chia:

PTHC-Ⅱ sẽ kiểm tra điện áp đầu vào có tỷ số điện áp chia

100:1 Chúng tôi sẽ cung cấp tỷ lệ bộ điều khiển điện áp chia tách biệt lập

100:1 khi mua sản phẩm này. Trong khi đó, một bộ điều khiển điện áp chia tách cách ly được lắp ráp trong bộ điều khiển để cách ly Hai lần.

Nếu bộ điều khiển plasma có bộ điều khiển điện áp phân chia thì bộ điều khiển độ cao có thể điều chỉnh các thông số bên trong cho phù hợp.

3, Điện áp hồ quang đã cho và điện áp thực tế được hiển thị cùng nhau: Điện áp hồ quang cho trước có thể được điều chỉnh trên bảng điều khiển theo thông số thực tế. Điện áp thực tế sẽ được hiển thị tự động

sau Arc-on và giữ trạng thái theo dõi động. Bật tự động, sai số giữa điện áp hồ quang thực tế và điện áp hồ quang cho trước phải nằm trong phạm vi chính xác.

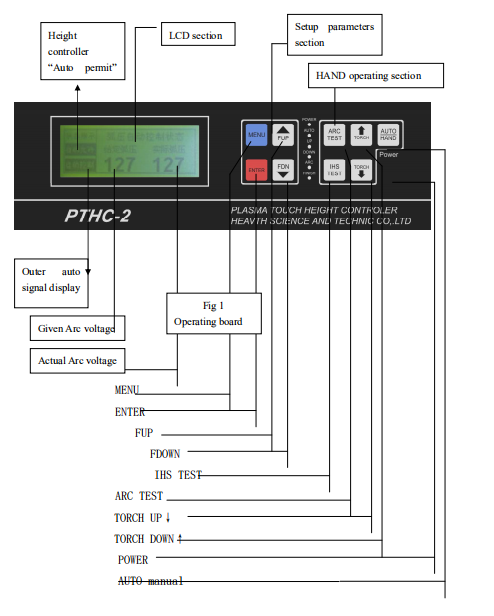

4, Giao diện cài đặt tham số đơn giản, biểu đồ màn hình lớn và màn hình LCD ký tự.

Thông số thiết lập 4 phím PTHC-II như bên dưới,

MEMU

ĐI VÀO

FUP

FDOWN

5, Bỏ qua hệ thống NC, bạn cũng có thể xử lý điện áp hồ quang

hoạt động mô phỏng kiểm soát chiều cao. Các bước như dưới đây,

KIỂM TRA ARC ：

KIỂM TRA IHS

Ngọn đuốc LÊN↑

Đuốc DN↓

TAY TỰ ĐỘNG: trong quá trình cắt tự động, vui lòng vận hành công tắc này từ 'tự động cho phép' sang 'tự động cấm' nếu cần hủy bỏ chiều cao điều chỉnh tự động.

Thông số kỹ thuật

• Điện áp làm việc: AC/DC24+5%,50Hz/60Hz, Vui lòng chuẩn bị nguồn điện cách ly, không dùng chung với người khác như van điện tử. Đặc biệt chú ý hơn đến AC/DC 24V

• Động cơ nâng: Động cơ DC24V DC

• Chế độ ổ đĩa:PWM

• Dòng điện đầu ra: 1A-4A, nó có thể đạt tới 6A thông qua việc thay đổi dòng điện để phản hồi điện trở.

• Công suất đầu ra: 100W, nó có thể đạt tới 150W thông qua việc thay đổi dòng điện để phản hồi điện trở.

• Nhiệt độ làm việc: Bộ điều khiển chiều cao -10∽60oC

• Kiểu IHS: Công tắc kiểm tra IHS (thích hợp cho tất cả plasma cả cắt trên mặt nước và dưới nước), Bộ bảo vệ tấm chắn plasma IHS (thích hợp cho plasma điện áp hồ quang cảm ứng dẫn đầu khi cắt trên mặt nước)

• IHS hạn chế dòng điện động cơ (chức năng dự phòng)

• Chuyển giao đang chạy: Chuyển hồ quang thay thế và chuyển xuyên thủng

• Tỷ lệ điện áp chia: 100: 1

• Độ chính xác: ±1V∽±5V, có thể điều chỉnh

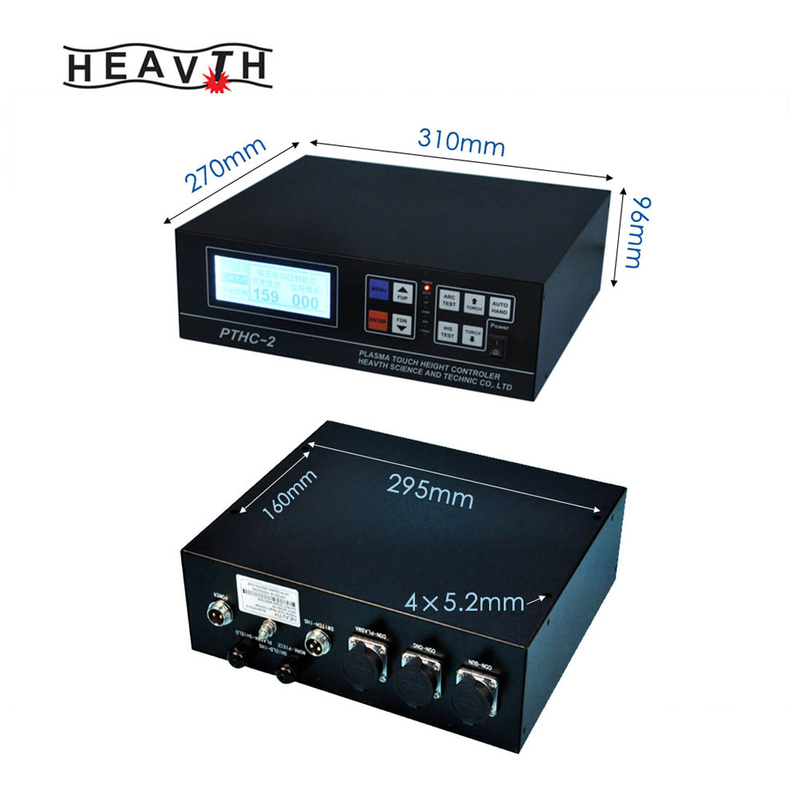

• Kích thước bên ngoài: Dài X Rộng X Cao: 310mmX270mmX95mm
